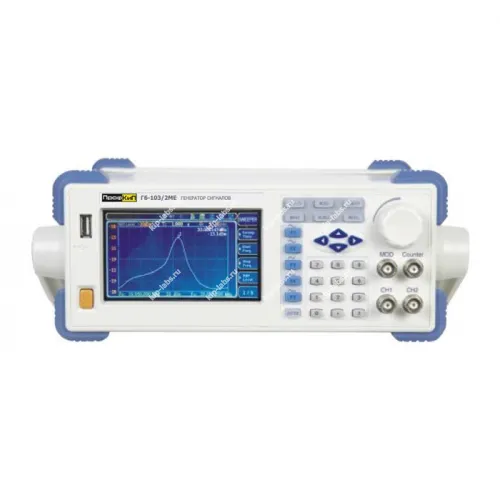

Генератор сигналов ПрофКИП Г6-103/2МЕ

Кратко о модели: Генератор сигналов ПрофКИП Г6-103/2МЕ

Устройство марки ПрофКИП - модель Г6-103/2МЕ - предназначено для формирования сигналов заданной природы и набора параметров. Отмечаем, что выпуск этой модели прекращён.

Прибор применяют для преобразования сигналов и при проведении измерений, при этом он востребован в лабораторных и сервисных работах; за счёт этого модель остаётся полезной для ряда практических задач и органично вписывается в ассортимент генераторы сигналов.

Нейтральная заметка: для приборов такого класса уместна периодическая проверка калибровки и документирование параметров. Это помогает сохранять документальную прослеживаемость.

Ключевые особенности

• Рабочий диапазон частот охватывает , что позволяет генерировать сигналы от низких мкГц до десятков МГц;
• Частота дискретизации 125 Мвыб /с и вертикальное разрешение 14 бит обеспечивают достаточную точность представления формы сигнала;
• Набор стандартных форм включает 5 предустановленных сигналов, при этом доступно 48 встроенных видов произвольных форм;
• Поддерживаются различные виды модуляции: AM, DSB‑AM, FM, PM, FSK, ASK и PWM, а также последовательность импульсов и логарифмическая/линейная развертка;
• Встроенный частотный счётчик имеет диапазон 10 Гц … 1,5 ГГц, что расширяет область измерений;
• Доступны функции качания частоты для моделирования нестабильных источников;
• Интерфейсы: стандартный USB (H), дополнительный USB (D), GPIB и LAN, что облегчает интеграцию в автоматизированные системы;
• Питание от сети 100 В … 240 В 50 Гц /60 Гц обеспечивает совместимость с разными источниками питания;

Где применяется

Модель Г6-103/2МЕ используют в лабораториях и на испытательных площадках, где требуется формирование тестовых сигналов для проверки и настройки устройств; таким образом прибор востребован при метрологических исследованиях и в сервисных бюро.

Прибор также пригоден для учебных целей и для стендовых испытаний электронных модулей. В итоге он может служить вспомогательным оборудованием при разработке и отладке схем.

• Диапазон частот: 1 мкГц … 60 МГц;
• Частота дискретизации: 125 Мвыб /с (вертикальное разрешение 14 бит);
• 5 стандартных сигналов;
• 48 встроенных видов сигналов произвольной формы;
• Модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PWM, последовательность импульсов и логарифм /линейная развертка;
• Счетчик частоты с равной точностью: 10 Гц … 1,5 ГГц;
• Качание частоты;
• Стандартный USB (H), дополнительный интерфейс USB (D), GPIB и LAN;
• Питание: 100 В … 240 В 50 Гц /60 Гц;
• Габариты: 250 х 120 х 310 мм;
• Вес: 2,5 кг;
