Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Рип-Импульс
- Код товара: 13718
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
780 630₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Г4-220

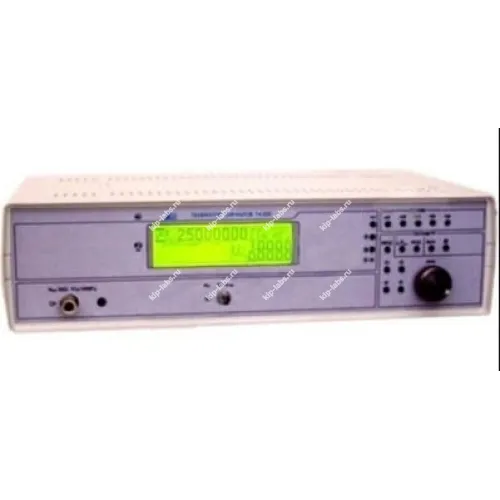

Кратко о модели: Г4-220 - генератор сигналов
Г4-220 представляет собой настольный цифровой генератор для работы в СВЧ-диапазоне. Выпускает его Рип-Импульс.
Прибор предназначен для использования в качестве источника сигнала при регулировке, ремонте и поверке радиоэлектронной аппаратуры различного назначения, при этом он может также применяться как встраиваемый гетеродин в сложных автоматизированных радио-измерительных системах; изделие входит в каталог генераторы сигналов.
Ключевые особенности
Работа генератора основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS), что позволяет получать сигнал с присущей цифровым системам точностью; за счёт этого значения частоты, амплитуды и фазы в каждый момент времени известны и находятся под контролем.
Где применяется
Г4-220 используют при наладке, ремонте и поверке различной радиоэлектронной техники. Также его применяют в составе автоматизированных радиоизмерительных комплексов в роли встраиваемого гетеродина.
Интерфейс RS-232 уместен при интеграции прибора в существующие измерительные стенды и системы.
- НК - режим немодулированных колебаний;
- АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала;
- ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
- ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
- ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.
Предусмотрено управление генератором через встроенный интерфейс RS-232.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Рабочий диапазон несущей частоты | 10 МГц – 2,5 ГГц |
| Шаг установки несущей частоты | от 0,01 Гц до 100 Гц |
| Основная погрешность установки несущей частоты | не более 5x10-6 |
| Максимальный уровень выходного сигнала на нагрузке 50 Ом | не менее 20 мВт |
| Глубина регулировки выходного сигнала | 100 дБ |
| Основная погрешность регулировки выходного уровня | не более 1 дБ при регулировке 60 дБ и не более 2,5 дБ при регулировке до 100 дБ |
| Рабочий диапазон модулирующей частоты | от 0,1 Гц до 100 кГц от внутреннего генератора с шагом перестройки от 0,1 Гц до 10 Гц |
| Два вида внутреннего генератора модулирующего напряжения в режиме АМ и ФМ | синусоидальный, прямоугольный |
| Четыре вида внутреннего генератора модулирующего напряжения в режиме ЧМ | синусоидальный, прямоугольный, треугольный, линейно-импульсный |
| Общие характеристики | |
| Температура окружающего воздуха, С | от 5 до 40 |
| Относительная влажность | не более 90% при температуре 30 С |
| Напряжение питающей сети | 220 +-22 В частотой 50 +-2 Гц |
| Масса прибора | не более 8 кг |
| Габаритные размеры прибора | 474 x 131 x 260 мм |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов Г4-220 | 1 |
| 2 | Футляр (Потребительская тара) | 1 |
| 3 | Шнур соединительный (Сетевой) | 1 |
| 4 | Вставка плавкая ВП2Б-1В 1А 250В | 4 |
| 5 | Кабель К24 (СТЫК С2, RS 232) | 1 |
| 6 | Кабель соединительный ВЧ (W4 (7,0/3,04-7,0/3,04) | 1 |
| 7 | Кабель соединительный К26 (Байонет-байонет) | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Формуляр | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 44010-10 |
| Производитель | Рип-Импульс |
| Страна производитель | Россия |
