Кратко о модели: АКИП-3415/1 - Генератор сигналов специальной формы
АКИП-3415/1 предназначен для формирования сложных временных и спектральных сигналов в лабораторных и стендовых условиях, при этом производитель АКИП реализовал продуманные решения по подключению и настройке оборудования.
Модель относится к семейству генераторы сигналов и спроектирована для использования в составе испытательных комплексов. За счёт этого её интеграция в существующие измерительные цепочки выполняется с минимальными доработками.
Управление устройством возможно как с лицевой панели, так и при помощи ПО. Среди предусмотренных интерфейсов имеется RS-232C, что облегчает передачу данных при автоматизированных измерениях.
Ключевые особенности
- Генерация как произвольных, так и импульсных форм сигналов.
- Управление с передней панели или через программный интерфейс для удалённого контроля.
- Контролируемая повторяемость формы и сохранение параметров при повторных запусках.
- Унифицированные разъёмы для подключения внешнего оборудования и стендов.
- Компактный корпус, приспособленный для монтажа в лабораторные стойки.
Где применяется
- Лабораторные исследования и стендовые испытания РЭА.
- Наладка и проверка приборов, требующих тестирования нестандартными сигналами.
- Интеграция в автоматизированные тестовые комплексы и измерительные стенды.
- Учебные и демонстрационные лаборатории для подготовки специалистов.

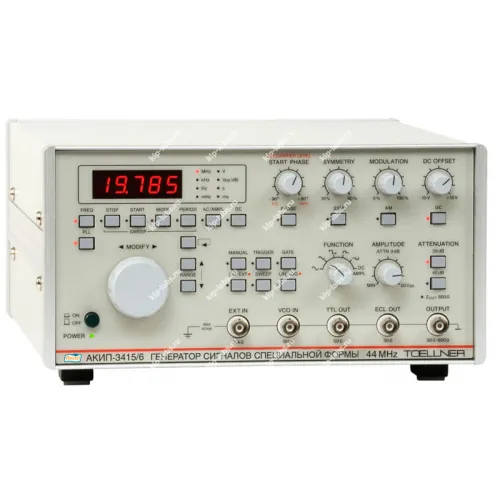

Описание генератора АКИП-3415/1
Функциональный генератор АКИП-3415/1 представляет собой измерительный прибор, предназначенный для выработки электрических сигналов из набора предустановленных форм. При этом в конструкции объединены генератор и встроенный усилитель, который повышает уровень выходного сигнала до 30 Впик-пик.
Корпус выполнен из алюминия, что повышает механическую прочность прибора и снижает риск повреждений; устройство обладает компактными габаритами и может размещаться в ограниченном рабочем пространстве небольшой лаборатории, поэтому оно подходит для научных исследований, на производстве, а также для диагностики и ремонта РЭА.
Наличие интерфейса RS-232C упрощает организацию обмена данными при автоматизированных измерениях, что способствует удобству интеграции в программируемые тестовые сценарии.
Отличительные особенности:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 12 МГц;
- Высокое выходное напряжение 10 мВ…30 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим ГКЧ (свипирование);
- Режим усилителя (вход внешнего сигнала);
- Выход ECL и ТТЛ-уровня;
- Вход внешней модулирующей частоты (VCO);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус;
Технические характеристики:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Выходные параметры | ||||||
| Частотный диапазон | 1 мГц – 12 МГц (все формы сигналов) | |||||
| Погрешность установки частоты | ±1 е.м.р. (<5% от полной шкалы в используемом масштабе) 2×10-6 в режиме PLL (автоматическая фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц | |||||
| Выходной уровень | 10 мВ…30 Впик-пик; 5 Впик-пик…15 Впик-пик в импульсе | |||||
| Выходное сопротивление | 50 / 600 Ом (переключаемое) | |||||
| Защита выхода | Защита от обратного напряжения ≤120 В (опция) | |||||
| Ослабление | 30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное) | |||||
| Постоянное смещение | ||||||
| Диапазон (AC + DC) | ±10 В | |||||
| Синусоида | ||||||
| Суммарные гармонические искажения на частотах до 100 кГц | <0,5 % | |||||
| Уровень гармоник в выходном сигнале | 26 дБн до 12 МГц | |||||
| Прямоугольник | ||||||
| Время нарастания / спада | <28 нс | |||||
| Выброс | <5 % | |||||
| Скважность | 10% - 90% | |||||
| Треугольник | ||||||
| Нелинейность | <1% для частот < 100 кГц | |||||
| Импульс | ||||||
| Время нарастания/спада | <28 нс | |||||
| Выброс | <5 % | |||||
| Измерение симметрии | ||||||
| Диапазон | 10% - 90% | |||||
| Максимальная частота для всех сигналов | До 1,2 МГц | |||||
| Постоянное напряжение | ||||||
| Диапазоны | 0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом) | |||||
| ГКЧ | ||||||
| Формы несущей | Все формы сигналов | |||||
| Время качания | 1 мс – 1000 с | |||||
| Закон качания | Линейный / логарифмический | |||||
| Тип качания | Возрастание/ убывание | |||||
| Источник синхронизации | Внешний, внутренний, ручной | |||||
| Режимы усиления | ||||||
| Усиление | 17 дБ (регулируемое) | |||||
| Диапазон усиления | 0…12 МГц | |||||
| Суммарные гармонические искажения | < 0,2 % до 100 кГц | |||||
| Сопротивление входа | 10 кОм | |||||
| Входы/выходы | ||||||
| Выход синхронизации | Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом | |||||
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 | |||||
| Выход модуляции | 0…5 В, изменение частоты 1000:1 | |||||
| Внешний вход | Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера | |||||
| Частотомер | ||||||
| Диапазон частот | 10 Гц до 50 МГц | |||||
| Разрешение | 4 разряда с автовыбором диапазона | |||||
| Погрешность | <10-5 | |||||
| Входное напряжение | Уровень ТТЛ | |||||
| Входное сопротивление | 10 кОм, 120 пФ | |||||
| Защита входа | 15 Вскз | |||||
| Общие характеристики | ||||||
| Напряжение питания | ~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА) | |||||
| Габаритные размеры | 265 × 147 × 330 мм | |||||
| Рабочая температура | 0…50 °С | |||||
| Масса | 5 кг | |||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы АКИП-3415/1 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель (BNC) | 1 |
| 4 | Нагрузка 50 Ом | 1 |
| 5 | Адаптер BNC-гнездо 4 мм | 1 |
| 6 | Адаптер BNC – штекер 4 мм | 1 |
| 7 | Тройник BNC | 1 |
| 8 | Аттенюатор 40 дБ | 1 |
| 9 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
