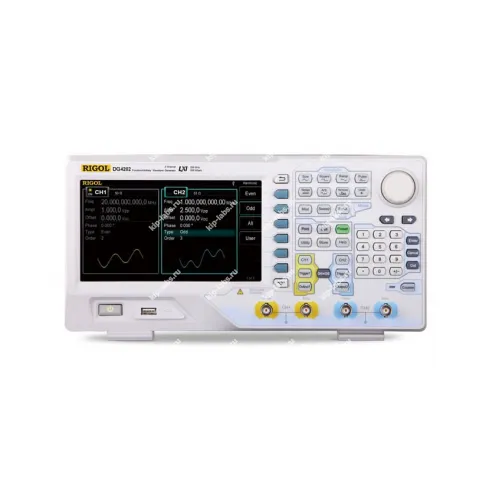

Генератор сигналов цифровой RIGOL DG4202

Назначение и принцип: Генератор сигналов цифровой RIGOL DG4202

Этот прибор применяют для формирования электрических сигналов различных типов и частот, при этом конструкция ориентирована на эксплуатацию в лабораторных стендах и в сервисных помещениях; производитель - RIGOL.

Устройство допускает генерацию синусоидальных, прямоугольных, пилообразных и импульсных форм сигнала. Модель также входит в группу генераторы сигналов, что упрощает подбор оборудования для радиотехнических задач.

В работе настройку выполняют как с передней панели, так и посредством удалённого управления по стандартным интерфейсам, при этом это облегчает интеграцию прибора в автоматизированные тестовые стенды.

Функциональные опции

• Генерация базовых и составных форм сигналов (синус, прямоугольник, треугольник, пила, импульсы).
• Регулировка частоты и амплитуды с возможностью точечной подстройки параметров.
• Набор режимов модуляции и формирования импульсных последовательностей.
• Средства синхронизации и триггерирования для согласования с внешними приборами.
• Локальное управление с передней панели и возможность удалённого контроля через стандартные интерфейсы.

Сферы использования

На практике прибор востребован в исследовательских лабораториях, на производственных стендах и в сервисных службах; он также используется для обучения и при отладке радиоэлектронных схем.

При калибровке и поверке соблюдают регламенты производителя. Это поддерживает сопоставимость измерений и стабильность работы прибора.

В контексте интеграции и обслуживания уместно учитывать дискретность настроек и возможность самокалибровки. Это особенно актуально при работе в автоматизированных системах.

Описание генератора сигналов цифровой многофункционального RIGOL DG4202 двухканального:

RIGOL DG4202 -цифровой многофункциональный двухканальный генераторов сигналов RIGOL с рабочей полосой частот до 200 ГГц , флагман линейки приборов DG4000.

Генератор RIGOL DG4202 конструктивно выполнен по принципу прямого цифрового синтеза, что обеспечивает высокую стабильность, точность, чистоту и низкий уровень искажений выходного сигнала.

Генератор сигналов модели RIGOL DG4202 внесен в Госррестр СИ РФ за № 56012-13. В 2018 году срок действия Официального Свидетельства продлен до 30.08.2023 года.

Основные функциональные возможности генератора сигналов RIGOL DG4202:

• Функциональный генератор;
• Генератор сигналов произвольной формы;
• Генератор импульсов;
• Генератор гармоник;
• Аналоговый/цифровой модулятор;
• Частотомер;

Основные особенности генератора RIGOL DG4202:

• Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
• 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
• 200 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
• Прецизионная установка фазы по двум каналам;
• 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
• Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
• Отдельное формирование времени нарастания/спада импульса;
• Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирование гармоник до 16-го порядка;
• Возможность наложения Гауссового шума на основные сигналы;
• Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM;
• Поддержка «свипирования» и «вспышки»;
• Два канала могут выполнять внутреннюю / внешнюю модуляцию и внутренний / внешний / ручной запуск по отдельности или одновременно;
• Два канала могут формировать сигнал синхронизации одновременно или по-отдельности;
• Возможность установление связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности;
• Обеспечение функции частотомера, позволяющая измерять различные параметры внешнего сигнала, таких как частота, период, скважность, длительность положительного/отрицательного импульса, а так же формирование статистических данных по проведенным измерениям;
• Возможность копирования сигналов с соседнего канала;
• Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB накопителе;
• Стандартные интерфейсы: USB-host, USB-device и LAN;
• Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/вывод триггера;
• Поддержка USB накопителя с файловой системой FAT;
• Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet;
• Поддержка стандарта LXI-C (версия 1.2);
• Англоязычный и китайский интерфейс;
• Возможность редактирования сигналов при помощи ПК;
• Наличие замка безопасности (фиксатора);

В серию генераторов RIGOL DG4000 входят 4 модели приборов, которые являются полноценными двухканальными генераторами с идентичными параметрами по каждому каналу с возможностью установления сдвига фаз между каналами.

Технические характеристики:
