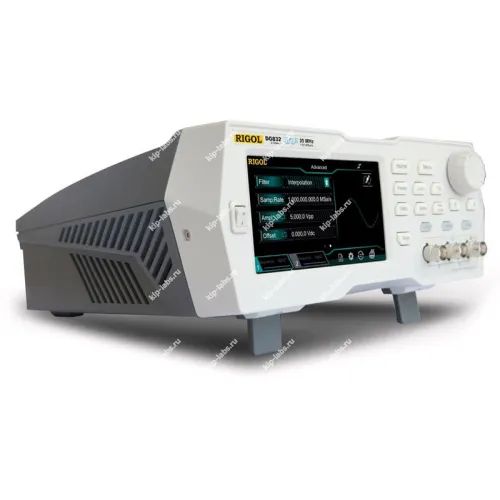

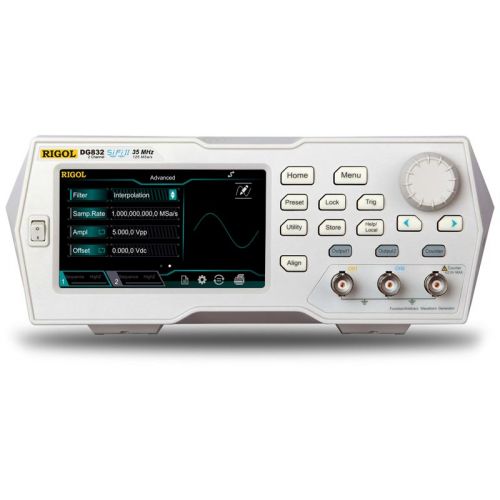

Генератор сигналов RIGOL DG831 с полосой пропускания 35 МГц

Описание модели: Генератор сигналов RIGOL DG831 с полосой пропускания 35 МГц

Устройство RIGOL DG831 предназначено для генерации стандартных и произвольных электрических сигналов в полосе до 35 МГц; оно оснащено интерфейсами для удалённого управления и интеграции в измерительные стенды, при этом производитель - RIGOL.

Аппарат воспроизводит синусоидальные, прямоугольные и пилообразные формы. Реализована возможность формирования произвольных огибающих и регулировки параметров через программные интерфейсы. При необходимости допускается дискретное управление и самокалибровка - подробнее о семействе моделей см. в разделе генераторы сигналов.

Преимущества

Компактные габариты и понятный интерфейс сокращают время подготовки прибора к работе, при этом это ускоряет ввод оборудования в эксплуатацию и снижает время на настройку измерений.

• Полоса пропускания 35 МГц
• Поддержка стандартных и произвольных форм сигналов
• Интерфейсы для удалённого управления и интеграции
• Удобство настройки и эксплуа-тации в лабораторных условиях

Область применения

Прибор используют для наладки и тестирования аналоговой и цифровой электроники, что позволяет применять его также в учебных лабораториях и при проверке частотных характеристик усилителей и иных радиоэлектронных модулей. Уместность использования дискретного управления и самокалибровки определяется конкретными задачами измерений.

Стандартная комплектация DG831:

1. Генератор сигналов универсальный DG831
2. Кабель питания
3. USB кабель
4. Кабель DBC-BC

Дополнительная комплектация генератора сигналов DG831:

• Аттенюатор 40 дБ RA5040K
• Переходник USB-GPIB
• Опция расширения глубины памяти DG800-ARB8M

Описание генератора сигналов универсального RIGOL DG831 с полосой пропускания до 35 МГц:

Универсальный генератор сигналов Rigol DG831 однохканальный обладает низким уровнем собственных шумов и высокой функциональностью. Генератор сигналов Rigol DG831 предлагает инженерам большое количество форм сигналов, в т.ч. псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также различные виды модуляции.

В генераторе сигналов Rigol DG831 применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить влияние дискретизации и обеспечить малый джиттер.

Основные особенности генератора генератора сигналов RIGOL DG831:

• Диапазон: 1 мкГц...35 МГц (Sin);
• 160 встроенных форм сигналов
• Формирование псевдослуч. бинарных последов. PRBS, RS232, редакт. последовательности (2 K~30 Мвыб/сек);
• Частота сэмплир.: 125 Мвыб/с.; ЦАП - 16 бит; глубина записи - 2 М (8 М опция).
• Технология SiFi2;
• Джиттер 200 пс;
• Погр. опорного генератора: 1 ppm;
• Фазовый шум -105 дБн/Гц;
• Амплитуда вых. сигнала до 10 Впп; (<10 МГц);
• Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; пачки импульсов;
• Частотомер 240 МГц, 7 разрядов;
• Интерфейс: USB device, USB host; USB-GPIB опция;
• Дисплей: 4,3" TFT тачскрин, 480 х 272;
• Размеры: 237,4 х 97 х 268 мм;
• Вес: 1,75 кг.
