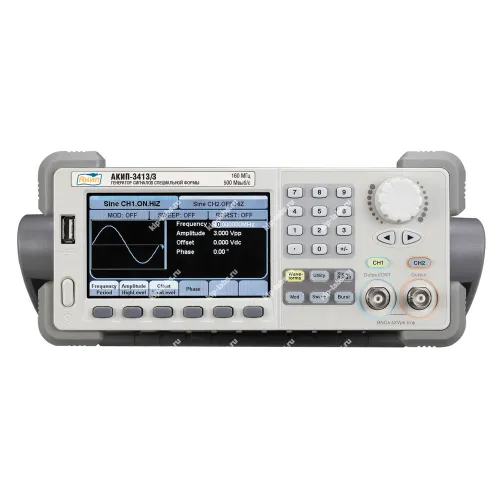

Назначение и принцип: АКИП-3413/1 - Генератор сигналов произвольной формы
При эксплуатации калибровочная лабораторная версия АКИП-3413/1 предназначена для формирования и воспроизведения произвольных электрических сигналов, при этом прибор применяют для проверки и наладки электронных схем и измерительных трактов, что позволяет на стенде воспроизводить как реальные, так и синтетические волновые формы. Модель выпускается производителем АКИП и интегрируется в рабочие процессы инженерных служб.
Устройство входит в семейство генераторов сигналов и применяется в составе комплекта испытательного оборудования. В работе прибор может эксплуатироваться совместно с другой аппаратурой из раздела генераторы сигналов, что облегчает его интеграцию в типовые измерительные стенды.
Функциональные опции
При эксплуатации прибор предоставляет набор базовых функций для формирования и управления выходными сигналами, что позволяет адаптировать параметры в соответствии с поставленными измерительными задачами.
- Формирование произвольных огибающих и стандартных сигналов (синус, прямоугольный, треугольный и др.).
- Настройка амплитуды, частоты и фазового сдвига.
- Возможность сохранения и воспроизведения пользовательских форм.
- Инструменты для модуляции и генерации импульсных последовательностей.
Сферы использования
На практике прибор используют при лабораторных измерениях и при техническом обслуживании радиоэлектронной аппаратуры; в работе АКИП-3413/1 применяют для тестирования АЦП/ЦАП, проверки усилителей и имитации входных сигналов датчиков.
При калибровке следует учитывать дискретную природу цифровых представлений форм и потенциальные ограничения интерфейсов. Нейтрально уместна проверка совместимости интерфейсов управления перед интеграцией с внешними контроллерами.
Дополнительная комплектация:
(Поставляется по отдельному заказу)
Описание устройства АКИП-3413/1
Особенность генераторов серии АКИП-3413 заключается в наличии двух полностью независимых выходных каналов; это даёт возможность формировать произвольные сигналы по частоте, амплитуде и форме. При этом малое временное смещение между каналами и низкий уровень джиттера позволяют получать прецизионные согласованные сигналы с минимальными гармоническими искажениями.
При эксплуатации генератор представляет собой лабораторный многофункциональный измерительный прибор, в основе работы которого лежит технология прямого цифрового синтеза; это позволяет получать стабильные, высокоточные сигналы с низким уровнем нелинейных искажений.
Широкие функциональные возможности серии АКИП-3413 обеспечивают её применение в разных областях. В работе устройства используют как в научных и исследовательских лабораториях, так и в промышленности при производстве и ремонте РЭА.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры (Кан 1/Кан 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 80 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2х10-6 (опция: ±2×10-7) |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик (≤ 40 МГц) |
| 1 мВ - 5 Впик (40 МГц - 100 МГц) | |
| 1 мВ - 2,5 Впик (100 МГц - 130 МГц) | |
| 1 мВ - 1,5 Впик (130 МГц - 160 МГц) | |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 100 кГц | ±(1 % + 1 мВпик-пик) |
| Фазовый шум | -116 дБн/Гц при отстройке 100 кГц |
| КНИ (коэфф. нелин. искажений) | < 0,1 % (до 20 кГц, 1 Впик-пик) |
| Коэффициент гармоник | ≤ -54 дБн до 1 МГц |
| <-46 дБн до 10 МГц | |
| < -35 дБн до 100 МГц | |
| <-32 дБн до 160 МГц | |
| КНИ (коэфф. нелин. искажений) | < 0,1% (до 20 кГц, 1 Впик-пик) |
| Постоянное смещение | |
| Диапазон (в зависимости от выходного уровня) | ± 5 В (50 Ом) В; ±10 В (1 МОм) |
| Погрешность установки | ±(1% от смещения +1 мВ) |
| Меандр | |
| Частотный диапазон | 1 мкГц – 30 МГц |
| Время нарастания/спада | < 8 нс |
| Выброс | < 3% |
| Перестраиваемая скважность | 20 – 80 % (до 10 МГц) |
| 40 – 60 % (до 40 МГц) | |
| 50 % (до 50 МГц) | |
| Погрешность установки скважности | ±1 % от периода + 5 нс |
| Джиттер | 100 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 2 МГц |
| Нелинейность | <0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц – 20 МГц |
| Длительность импульса | От 12 нс |
| Время нарастания/спада | 6 нс – 6 с, разрешение 100 пс |
| Диапазон изменения скважности | 0,0001% - 99,9999% |
| Выброс | < 3% |
| Джиттер | < 100 пс |
| Белый шум | |
| Полоса частот (белый шум) | 100 МГц (- 3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц – 20 МГц |
| Длина памяти | Канал 1:16 тысяч точек; Канал 2: 512 тысяч точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 500 МГц |
| Мин. время нарастания/спада | 10 нс |
| Джиттер | ≤ 2 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 100 МГц |
| Виды запуска | По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу |
| Нач./конеч. фаза | 0° - +360° |
| Период повторения | 1 мкс – 1000 с ± 1% |
| Источник строб-импульса | Внешний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АЧ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
| Коэффициент АМ | 0 - 120 % (АМ) |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º |
| ЧМН, АМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная (частота до 50 кГц) |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 200 МГц |
| Разрешение | 6 разрядов |
| Измерения | Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) |
| Статистика | относительные значения (PPM) |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц) |
| Параметры входов/выходов | |
| Вход/выход внешнего опорного сигнала | 10 МГц; уровень: 2,3 – 3,3 Впик-пик; 1 кОм |
| Вход внешней синхронизации | Входной уровень: TTL; длительность импульса: > 50 нс; входное сопротивление: > 5 кОм |
| Выход сигнала синхронизации | Входной уровень: TTL; длительность импульса: > 60 нс; выходное сопротивление: 50 Ом; максимальная частота: 1 МГц |
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц |
| Вход внешней модуляции | глубина модуляции (100 %) ± 4,5 В; сопротивление > 5 кОм |
| Общие данные | |
| ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 105 × 261 × 344 мм |
| Масса | 2,8 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов произвольной формы АКИП-3413/1 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | USB кабель | 1 |
| 5. | Диск с ПО | 1 |
| № | Наименование |
|---|---|
| 1. | Адаптер GPIB-USB |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 55497-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
