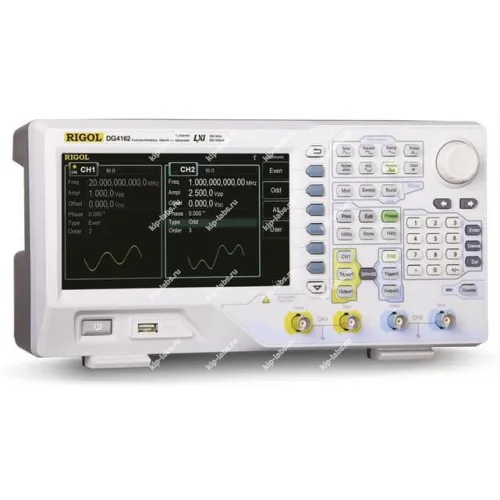

Генератор сигналов цифровой RIGOL DG4162

Назначение и принцип: Генератор сигналов цифровой RIGOL DG4162

Устройство применяется для формирования и анализа электрических сигналов в лабораториях и на участках серийного производства, что даёт возможность выполнять проверку и отладку электронных узлов; при этом прибор можно интегрировать в измерительные комплексы производителя RIGOL и использовать совместно с оборудованием из генераторы сигналов.

Аппарат спроектирован на основе цифровой синтезирующей архитектуры и предоставляет средства формирования как стандартных, так и произвольных форм волн, что упрощает генерирование модулированных и импульсных сигналов для тестовых задач. При эксплуатации доступны внешняя синхронизация и управление через интерфейсы (например, RS-232C), а также точная дискретизация параметров, полезная при калибровке; нейтрально отметим, что дискретность параметров и поддержка внешних интерфейсов повышают удобство применения.

Функциональные опции

• Генерация стандартных форм волн: синус, квадрат, пила и прямоугольник.
• Поддержка произвольных (arbitrary) форм сигналов с возможностью загрузки пользовательских профилей.
• Встроенные режимы модуляции: AM, FM, PM и другие типовые варианты.
• Функции сканирования/свипа и формирования пачек/burst для проверки поведения устройств при изменении частоты и амплитуды.
• Настройка параметров сигнала с дискретностью, позволяющей точную репликацию тестовых условий.

Сферы использования

• Лабораторные исследования и испытания электронных модулей.
• Разработка и отладка промышленных и потребительских приборов.
• Производственный контроль и функциональное тестирование плат.
• Учебные занятия и демонстрационные стенды.
• Сценарии тестирования в телекоммуникациях и радиотехнике.

Описание: цифровой многофункциональный двухканальный генератор сигналов RIGOL DG4162

Цифровой многофункциональный двухканальный генератор RIGOL DG4162 реализован по принципу прямого цифрового синтеза, что обеспечивает стабильность, высокую точность и низкий уровень искажений выходного сигнала. При этом реализация DDS даёт возможность получать чистые и предсказуемые формы волн в широком наборе режимов.

Модель RIGOL DG4162 внесена в Госреестр средств измерений РФ под № 56012-13; официальное свидетельство было продлено в 2018 году и действительно до 30.08.2023 года.

Основные функциональные возможности генератора сигналов RIGOL DG4162:

• Функциональный генератор;
• Генератор сигналов произвольной формы;
• Генератор импульсов;
• Генератор гармоник;
• Аналоговый/цифровой модулятор;
• Частотомер;

Основные особенности генератора RIGOL DG4162:

• Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
• 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
• 160 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
• Прецизионная установка фазы по двум каналам;
• 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
• Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
• Отдельное формирование времени нарастания/спада импульса;
• Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирование гармоник до 16-го порядка;
• Возможность наложения Гауссового шума на основные сигналы;
• Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM;
• Поддержка «свипирования» и «вспышки»;
• Два канала могут выполнять внутреннюю / внешнюю модуляцию и внутренний / внешний / ручной запуск по отдельности или одновременно;
• Два канала могут формировать сигнал синхронизации одновременно или по-отдельности;
• Возможность установление связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности;
• Обеспечение функции частотомера, позволяющая измерять различные параметры внешнего сигнала, таких как частота, период, скважность, длительность положительного/отрицательного импульса, а так же формирование статистических данных по проведенным измерениям;
• Возможность копирования сигналов с соседнего канала;
• Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB накопителе;
• Стандартные интерфейсы: USB-host, USB-device и LAN;
• Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/выход триггера;
• Поддержка USB накопителя с файловой системой FAT;
• Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet;
• Поддержка стандарта LXI-C (версия 1.2);
• Англоязычный и китайский интерфейс;
• Возможность редактирования сигналов при помощи ПК;
• Наличие замка безопасности (фиксатора);

Семейство генераторов RIGOL DG4000 включает 4 модели; все они являются полноценными двухканальными приборами с идентичными параметрами по каждому каналу и поддерживают установку фазового сдвига между каналами.

Технические характеристики:
