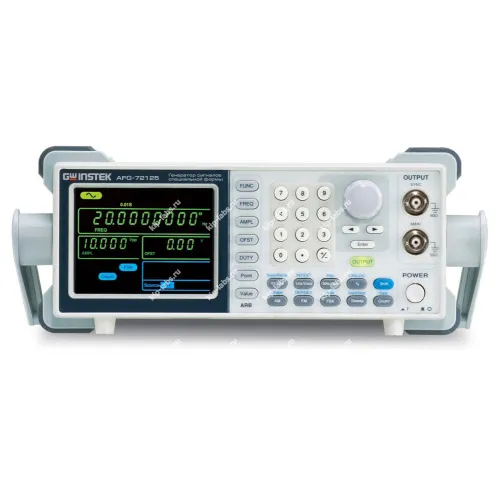

AFG-72025 - Генераторы сигналов специальной формы

Назначение и принцип: AFG-72025 - Генераторы сигналов специальной формы

Прибор предназначен для получения как стандартных, так и сложных произвольных сигналов на исследовательских и испытательных стендах, при этом в основе его алгоритма лежит метод прямого цифрового синтеза (DDS), который обеспечивает стабильность формирования волн. Разработчиком устройства выступает GW Instek, а целевая аудитория - специалисты по проектированию и отладке электронных схем.

Аппарат способен генерировать широкий набор типовых и произвольных профилей сигнала. Для выбора и сравнения похожих приборов можно посмотреть раздел генераторы сигналов.

При эксплуатации следует учитывать параметры дискретизации и имеющиеся процедуры самопроверки, что помогает точнее соотнести заявленные характеристики прибора с требованиями конкретных измерительных задач. На практике это упрощает оценку пригодности генератора для определённых сценариев.

Функциональные опции

Устройство формирует синусоидальные, прямоугольные, треугольные и произвольные сигналы с поддержкой модуляций. Это даёт возможность реализовывать тестовые сценарии в режимах АМ, ФМ и других; дополнительно доступны аппаратные интерфейсы и программное обеспечение для загрузки и редактирования произвольных форм.

Сферы использования

При калибровке и проверке измерительных трактов генератор используют в R&D-лабораториях, учебных аудиториях и на испытательных стендах, тем самым он служит для верификации аналоговых и цифровых систем и для настройки фильтров и усилителей. В работе устройство удобно при тестировании компонентов и при проведении контрольных измерений.

• Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)
• Использование прямого цифрового синтеза (DDS)
• Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
• Разрешение по частоте: 0,1 Гц
• Разрядность ЦАП 10 бит (для произвольной формы)
• Частота дискретизации: 20 МГц
• Формирование сигналов произвольной формы (СПФ/ARB)
• Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)
• Память формы сигнала: 4000 точек (10 ячеек)
• Трехцветный ЖК-дисплей (графический) с подсветкой
• Выход ТТЛ, вход внешней модуляции
• ПО для формирования сигналов произв. формы
• Интерфейс USB
