- Производитель: АКИП
- Код товара: 13594
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
1 664 780₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3412 (16M)
Назначение и принцип: АКИП-3412 (16 М) - Генератор сигналов произвольной формы
Прибор АКИП-3412 (16 М) применяется для формирования и выдачи сигналов произвольной формы в лабораторных и стендовых измерениях, что делает его источником моделирующих и тестовых сигналов для проверки электронных схем.
При включении в состав автоматизированных установок прибор легко интегрируется в рабочие стенды, тем самым расширяя возможности испытаний. Аппарат относится к генераторы сигналов, что облегчает сопоставление его функционала с аналогичными устройствами.
При калибровке рекомендуется учитывать параметры дискретизации и варианты синхронизации; это важно для получения требуемой точности. На практике такие настройки не всегда критичны, однако при точной наладке они требуют внимания, и уместность дискретности выбирают исходя из задач измерений.
Функциональные опции
В работе прибор предоставляет комплект ключевых функций. Это позволяет адаптировать его под разные сценарии тестирования.
- Формирование произвольных форм сигналов с настройкой амплитуды и смещения.
- Возможность синхронизации с внешними источниками для согласованной работы в составе стенда.
- Предустановленные режимы генерации типовых сигналов для оперативной проверки цепей.
- Средства программного управления и автоматизации процедур измерений.
Сферы использования
При разработке и испытании электронных модулей применяют этот прибор. Его обычно используют в лабораториях как конструкторских, так и диагностических подразделений.
- Применяется в стендовой проверке АЦП и ЦАП.
- Используют для моделирования входных сигналов при верификации схем.
- Применяют в учебных лабораториях для демонстрации формирования нестандартных сигналов.

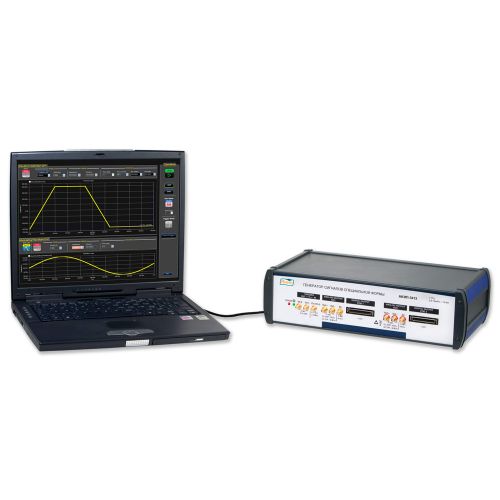

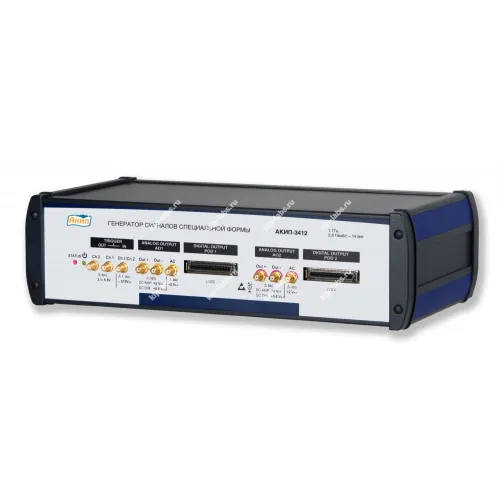

Описание USB-генератора сигналов произвольной формы АКИП-3412 (16 М):
USB-генератор произвольной формы АКИП-3412 (16 М) реализован на базе технологии прямого цифрового синтеза (DDS). Прибор формирует произвольные сигналы и генерирует кодовые последовательности. Он оснащён двумя аналоговыми и 32 цифровыми каналами.
Отличительные особенности генератора сигналов произвольной формы АКИП-3412 (16 М):
- USB-генератор произвольной формы;
- Прямой цифровой синтез (DDS);
- Генератор кодовых последовательностей;
- Цифровая модуляция;
- Поддержка мультиканального синхронного режима (2 генератора);
- Интерфейс USB;
- ПО для формирования сигналов СПФ;
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Количество каналов | 2 | |
| Цифровой выход | 2 | |
| Диапазон частот | 2 мкГц...2 ГГц | |
| Разрядность ЦАП | 14 бит | |
| Частота дискретизации | до 2,5 ГГц | |
| Максимальная длина памяти | 1 МБ | |
| Опорный генератор (погрешность установки частоты) | ±1×10-6 | |
| Выходной импеданс (Ом) | 50 | |
| Выходные уровни | прямой выход ЦАП | 1,6 Впик-пик (дифференциальный режим) / 0,8 Впик-пик (выход с общей землей) |
| ВЧ выход | -10 дБм … +10 дБм (дифференциальный режим) | |
| Выход DC | 4 Впик-пик (дифференциальный режим)/ 2 Впик-пик (выход с общей землей) | |
| Цифровой генератор кодовых последовательностей | 16/32 бит; 1250/625 Мбит | |
| Питание | 12 В (адаптер) | |
| Интерфейс | USB | |
| Виды модуляции | АМ | |
| Память (СПФ) | 16 Мб | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3412 (16 M) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
