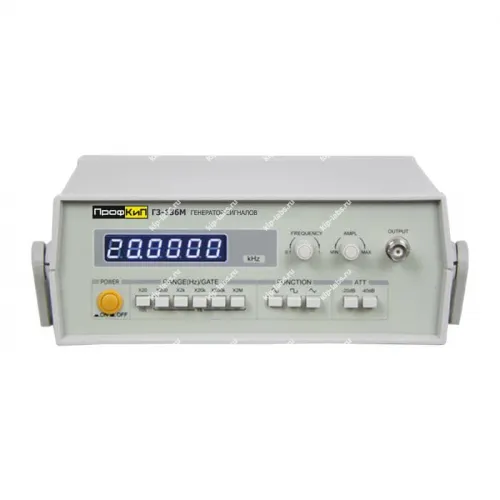

Генератор сигналов НЧ Г3-136М

Описание модели: Генератор сигналов НЧ Г3-136М

Прибор Г3-136М от ПрофКИП выполняет роль источника тестовых сигналов для большинства радиоустройств, при этом он пригоден для решения различных измерительных задач.

Устройство используют при наладке и проверке радиоаппаратуры. Оно подходит как для лабораторных, так и для полевых работ; кроме того прибор относится к генераторы сигналов. При необходимости уместна дискретность выходного сигнала.

Преимущества

Диапазон частот 0,2 Гц…2 МГц и поддержка синусоидальной, треугольной и квадратной формы сигнала расширяют сферы тестирования, при этом также возможна генерация высокой выходной амплитуды и применение регулируемого затухания.

Область применения

Генератор применяют при наладке, регулировке и диагностике радиотехнических изделий. Он задействуется на этапах испытаний и обслуживания; при необходимости уместна самокалибровка.

Технические характеристики

• Частотный диапазон: 0,2 Гц … 2 МГц;
• Форма сигналов: синус, треугольник, квадрат;
• Выходное сопротивление: 10 Ом ±10%;
• Выходная амплитуда: ≥20 Вп-п (нагр. 1 МОм); ≥10 Вп-п (нагр. 50 Ом);
• Затухание выходного сигнала: 20 дБ /40 дБ;
• Точность затухания: ±3%;
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц;
• Габариты: 225 х 105 х 195 мм;
• Вес: 2 кг;
