Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Рип-Импульс
- Код товара: 13714
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
52 182₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Я2Р-72/2

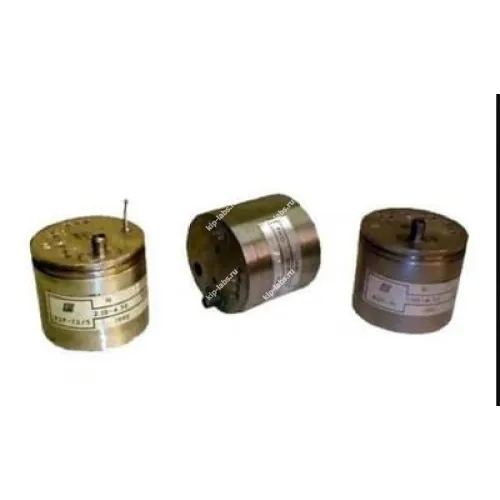

Назначение и принцип: Я2Р-72/2 - блок генераторный
Я2Р-72/2 выполняет роль встроенного источника СВЧ‑сигнала в составе радиоизмерительной аппаратуры. Изготовитель - Рип-Импульс, а изделие применяется в решениях из группы генераторы сигналов.
Конструктивно блок представляет собой автогенератор с перестройкой частоты, реализованной ферритовой ЖИГ сферой, при этом перестройка осуществляется за счёт изменения частоты ферромагнитного резонанса, которая линейно зависит от напряжённости магнитного поля в зазоре электромагнита.
Функциональные опции
На практике устройство используют как модуль для встраивания, что позволяет получить встроенный источник СВЧ с возможностью перестройки рабочей частоты; уместна дискретность управления при интеграции в автоматизированные стенды.
Сферы использования
При эксплуатации блок предназначен для применения в радиоизмерительной аппаратуре, где требуется встроенный источник СВЧ‑сигнала. При калибровке уместно использование стандартных поверочных цепей.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Полоса перестройки частоты генерации | 2.0 - 8.3 ГГц |
| Уровень шумов: фазовый при отсройке 10 кГц амплитудный при отстройке 20 МГц | 80 дБ/Гц 165 дБ/Гц |
| Минимальная мощность | 20 мВт |
| Неравномерность уровня мощности | 6 дБ |
| Уровень гармоник | 15 дБ |
| Уровень негармоник при отсройке 2-100 МГц | 60 дБ - 90 дБ |
| Точность установки частоты: в интервале температур от –30 до +60С в интервале температур от 0 до +60С | +-35 МГц +-25 МГц |
| Гистерезис | 15 МГц |
| Общие характеристики | |
| Рабочие условия эксплуатации: работа хранение | от –30 до + 60 С от –50 до +60С |
| Напряжение питания | +15В; +12В; -5В |
| Потребляемая мощность | 12 ВА |
| Габариты | 45х39 мм |
| Вес | 0,35 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок генераторный Я2Р-72/2 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Рип-Импульс |
| Страна производитель | Россия |
