Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13569
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
114 325₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3410/3

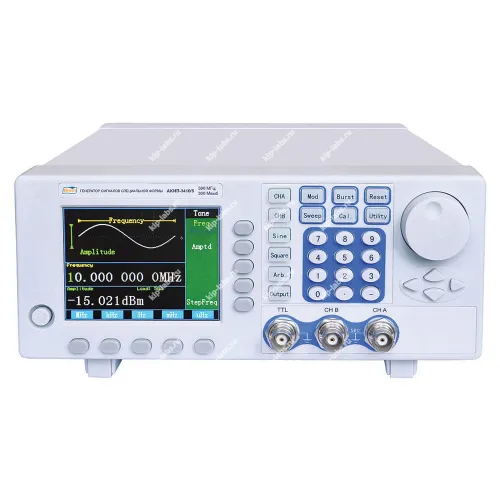

Кратко о модели: АКИП-3410/3 - Генератор сигналов специальной формы
Аппарат АКИП-3410/3 предназначен для формирования сигналов специальной формы; производитель - АКИП, а конструкция рассчитана на эксплуатацию в лабораторных и испытательных условиях.
Модель относится к семейству генераторы сигналов. Её исполнение ориентировано на встроенные системы автоматизации, что облегчает интеграцию в существующие стенды и последовательное управление тестовыми сценариями.
Устройство поддерживает дискретную регулировку параметров и совместимо со стандартными интерфейсами, при этом это упрощает сопряжение с измерительной аппаратурой. Наличие RS-232 и возможности дискретной настройки делают интеграцию и автоматизацию процесса более удобной.
Ключевые особенности
- Создание сигналов произвольной формы с возможностью регулировки ключевых параметров.
- Гибкие средства программного управления и автоматизации тестовых процедур.
- Компактный корпус, пригодный для установки в лабораторные стенды.
- Режимы устойчивой работы, рассчитанные на продолжительные серии измерений и испытаний.
Где применяется
Генератор используют при проверке радиоэлектронной аппаратуры и для воспроизведения нестандартных сигналов, что позволяет воссоздавать реальные режимы работы приборов.
Аппарат также задействуют в испытательных стендах, при калибровочных мероприятиях и в научно-исследовательских работах. Таким образом он выступает удобным инструментом для инженерных лабораторий.
Описание генератора сигналов специальной формы АКИП-3410/3:
Генератор сигналов специальной формы АКИП-3410/3 предназначен для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы.
Устройство может применяться для настройки каналов связи и высокоточного оборудования за счёт низкого уровня искажений; благодаря этому оно подходит для проверки и отладки различной радиоэлектронной аппаратуры.
Приборы такого класса представляют собой многофункциональные лабораторные измерительные средства, работающие по принципу прямого цифрового синтеза. В итоге это обеспечивает получение стабильных и высокоточных сигналов практически любой формы с низким коэффициентом нелинейных искажений.
Дополнительная комплектация
- Адаптер GPIB-USB.
Отличительные особенности:
- Два независимых выхода;
- Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник, синхросигнал, экспонента;
- Режимы модуляции: АМ, ЧМ, ФМн, ЧМн (опция: стерео ЧМ);
- Режимы ГКЧ и формирования пакетов (Burst);
- Канал B: диапазон частот 1 мкГц…10 МГц;
- Вход/выход ОГ 10 МГц;
- Интерфейс USB, RS-232 (опции: GPIB);
- Внесен в Госреестр СИ РФ.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Число каналов | 1 |
| Частотный диапазон (синус) | 1 мкГц…120 МГц |
| Разрешение | 1 мкГц |
| Погрешность установленной частоты | 2x10-5 |
| Выходной уровень (50 Ом) | 0,1 мВ … 10 Впик (меньше/равно 10 МГц) 0,1 мВ … 5 Впик (меньше/равно 80 МГц) 0 … 2,5 Впик (более 80 МГц) |
| Разрешение | 0,1 мВпик; 0,1 дБм |
| Постоянное смещение | плюс-минус 5 В (на 50 Ом) |
| Формы сигналов (АКИП-3410/1 и АКИП-3410/3) | |
| Меандр | 1 мкГц … 50 МГц скважность: 20 … 80 % (25 МГц), 40 … 60 % (50 МГц) |
| Треугольник / пила | 1 мкГц … 10 МГц симметрия: 0,0 … 100 %, линейность: меньше/равно 0,1 % |
| Импульс | 1 мкГц … 20 МГц время нарастания: 5 нс … 2 мс длительность: 8 нс … 1000000 с |
| Произвольная форма (АКИП-3410/1 и АКИП-3410/3) | |
| Частотный диапазон | 1 мкГц … 25 МГц |
| Длина памяти | 3 … 512 тысяч точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 300 МГц |
| Память | 60 МБ (энергонезависимая память) |
| Модуляции | |
| ЧМ, АМ, ФМ, ШИМ | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц |
| ЧМн | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц |
| Вход внешней модуляции | 10 кОм; 0 … 20 кГц |
| Пакетный режим | |
| Формы сигналов | Синус, меандр, треугольник, импульс, СПФ |
| Число циклов | 1 … 1000000 |
| Период повторения | 1 мкс … 300 с |
| Виды запуска | Внутренний, внешний, ручной, по строб-импульсу |
| Свипирование (ГКЧ) | |
| Форма несущей | Синус, меандр, треугольник, пила |
| Закон качания | Линейный или логарифмический |
| Тип качания | Прямой |
| Общие данные | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 8,9 см) |
| Напряжение питания | 220 В (плюс-минус 22 В), 47 ... 53 Гц; |
| Рабочие условия | 0…40°С, 80% |
| Рабочие условия | USB, RS-232 (опции: GPIB, LAN) |
| Габаритные размеры | 218 мм х 99 мм х 338 мм |
| Масса | 2,9 кг |
| Опции | Опция 100 (термостатированный ОГ плюс-минус 2х10-7 в год) |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3410/3 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | USB кабель | 1 |
| 4. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53449-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
