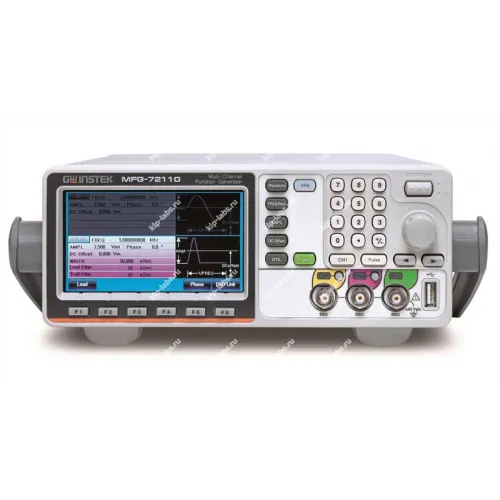

MFG-72120MA - 2-канальные генераторы сигналов специальной и произвольной формы

Кратко о модели: MFG-72120MA - 2-канальные генераторы сигналов специальной и произвольной формы

Модель MFG-72120MA от GW Instek представляет собой двухканальный генератор, рассчитанный на формирование как специальных, так и произвольных форм сигналов; при этом прибор объединяет различные режимы генерации и модуляции, что позволяет применять его при комплексных испытаниях.

Аппарат входит в семейство генераторы сигналов, поэтому его используют и в лабораторной практике, и в прикладных задачах; за счёт этого устройство подходит для широкого круга тестов, при этом важно учитывать дискретность выходных форм и возможные требования к калибровке. В ряде случаев уместно обращать внимание на дискретность сигналов и на необходимость самокалибровки при интеграции прибора в систему, а также учитывать особенности интерфейсов при подключении к оборудованию (например, RS-232C).

Ключевые особенности

• Комбинация нескольких функций в одном блоке: генерация СПФ и ФГ, формирование импульсов и ВЧ-генератор/усилитель - для сокращения числа отдельных приборов на рабочем месте.
• Полная гальваническая развязка всех выходов, что уменьшает взаимovлияние каналов при одновременной работе.
• Широкий частотный охват синусоидального выхода - от 1 мкГц до 10/20/30/60 МГц в зависимости от варианта исполнения, за счёт чего устройство покрывает большинство тестовых сценариев.
• Прямой цифровой синтез с разрешением по частоте 1 мкГц обеспечивает стабильность установки частоты; погрешность установки составляет ?2*10-5.
• ЦАП 14 бит при частоте дискретизации 200 МГц позволяет получать детализированные формы сигнала, что важно при анализе и моделировании сложных волн.
• Память для СПФ объёмом 16k точек (10 ячеек) и режим ARB дают возможность задавать и воспроизводить нестандартные формы без внешних генераторов.
• Набор встроенных форм и режимов модуляции (включая AM, ЧМ, ИМ, SUM, ШИМ и другие) расширяет спектр тестовых воздействий; в комплекте - 65 встроенных СПФ.
• Редактирование произвольных форм осуществляется без подключения к ПК, что упрощает подготовку сигналов на месте.
• Для удобства эксплуатации предусмотрены дополнительные интерфейсы и функции: USB (host/device), вход синхронизации/внешней модуляции и выход ТТЛ.
• При необходимости рекомендуется учитывать ограничения по моделям: встроенный частотомер 5 Гц…150 МГц присутствует не во всех модификациях - кроме MFG-72110/-72120.

Где применяется

Устройство находят применение при разработке и отладке радиоэлектронных схем; при этом оно позволяет оперативно генерировать тестовые сигналы и воспроизводить сложные волновые формы.

Сервисные подразделения и лаборатории контроля качества применяют прибор для проверки модулей и узлов. В итоге это сокращает время, необходимое для валидации компонентов.

MFG-72120MA также используется в учебных лабораториях и на демонстрационных стендах, что позволяет иллюстрировать работу разных режимов модуляции и формирования сигналов.

Отличительные особенности генератора сигналов специальной и произвольной формы MFG-72120MA:

• Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72160MR), усилитель до 20 Вт (72120MA)
• Все выходы полностью гальванически развязаны
• Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
• Прямой цифровой синтез, разрешение по частоте 1 мкГц
• Погрешность установки частоты ?2*10-5
• Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
• Память для формирования СПФ: 16k точек (10 ячеек)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
• Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst) – кроме MFG-72110/-72120
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
• Встроенный частотомер: 5 Гц…150 МГц - кроме MFG-72110/-72120
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
• Большой цветной графический ЖК-дисплей 11 см (480 х 272)
• Интерфейсы USB (host/ device)
• Вход синхронизации и внешней модуляции/выход ТТЛ
• Возможность сохранения и загрузки данных с USB-flash
• Программное обеспечение AWES для формирования сигналов произвольной формы
