Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13559
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
55 770₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3407/1А

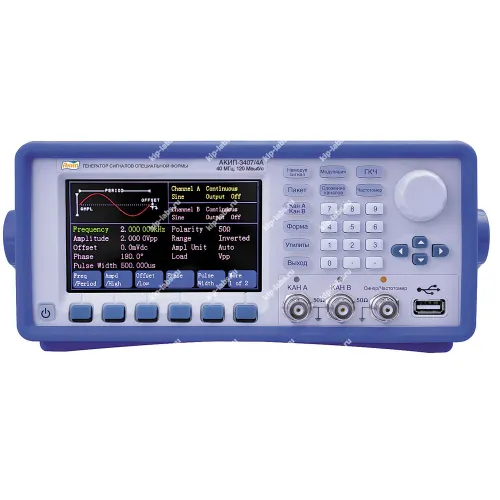

Назначение и принцип: АКИП-3407/1А - Генератор сигналов специальной формы
Генератор специальной формы АКИП-3407/1А используется для формирования нестандартных временных профилей сигналов в лабораторных и стендовых измерениях. При этом конструкция и набор программируемых параметров позволяют воспроизводить сложные последовательности и профили; производитель - АКИП.
Устройство может формировать как повторяющиеся, так и одиночные импульсы с регулируемой амплитудой и длительностью, что позволяет подстраивать выход под требования исследуемого узла. В работе прибор также позиционируется как часть семейства генераторы сигналов, что упрощает выбор по функциональности и совместимости.
При эксплуатации возможна интеграция генератора с внешними системами управления через стандартные интерфейсы; это облегчает передачу команд и данных при автоматизации испытаний. В работе также уместно учитывать дискретность установки параметров и опции самокалибровки при подготовке сценариев тестирования.
Функциональные опции
- Формирование регулируемых по амплитуде и длительности импульсов.
- Генерация сложных произвольных форм сигнала с программируемыми параметрами.
- Возможность внешней синхронизации и триггерного запуска.
- Настройка смещения и коррекции формы выхода для согласования с входом тестируемого устройства.
- Интеграция с системами управления через интерфейсы передачи данных; при калибровке предусмотрена дискретность установки параметров.
Сферы использования
- Лабораторные и стендовые испытания электронных модулей и плат.
- Калибровка и проверка чувствительности устройств обработки сигналов.
- Разработка и отладка аппаратуры с нестандартными временными характеристиками входных сигналов.
- Образовательные и исследовательские лаборатории для моделирования широкого класса импульсных воздействий.
Краткое описание генератора АКИП-3407/1А
Генератор АКИП-3407/1А сочетает в себе возможности генерации специальных форм и стандартных сигналов, что делает его универсальным инструментом для испытаний. На практике это выражается в возможности применять прибор как для нетиповых профилей, так и для традиционных сигналов при проверке оборудования.
Основная задача модели - воспроизводить электрические сигналы различных типов: синус, пилообразный, прямоугольный, импульсный и другие; при этом прибор используется для проверки и настройки широкого круга радиоэлектронной аппаратуры. В работе он применяется для тестирования, отладки и подтверждения характеристик приемо-передающих и измерительных каналов.
Ключевые характеристики:
- Два независимых выхода;
- Диапазон частот 1 мкГц…10 МГц;
- Выходной уровень:
0,1 мВ…10 Впик-пик (50 Ом);
0,2 мВ…20 Впик-пик (1 МОм); - Формы сигналов: синус, меандр, импульс, пост. смещение, функиональные сигналы (11 форм), СПФ;
- Сигналы произвольной формы: дискретизация 120 МГц, длина памяти 4096 точек, ЦАП 14 бит;
- Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK;
- Режимы ГКЧ и формирования пакетов (Burst);
- Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В);
- Частота дискретизации: 120 Мгц;
- Интерфейс USB;
- Габариты: 226 × 365 × 98 мм;
- 3 кг.
Технические характеристики генератора сигналов АКИП-3407/1А:
| Параметр | Значение | |||
|---|---|---|---|---|
| Частотный диапазон | 1 мкГц...10 МГц | |||
| Основные выходные параметры (Выход А/В) | ||||
| Разрешение | 1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов | |||
| Погрешность частоты | Стандартно: ± 5х10 -5 + 1 мкГц | |||
| Выходной уровень | Частота < 20 МГц: 0,1 мВ пик ...10 В пик (50 Ом); 0,2 мВ пик ...20 В пик (1 МОм) Частота > 20 МГц: 0,1 мВ пик ...7,5 В пик (50 Ом); 0,2 мВ пик ...15 В пик (1 МОм) | |||
| Разрешение | 0,2 мВ пик (<2 В); 2 мВ пик (>2 В) | |||
| Погрешность уровня | ±(1% от уст. + 1 мВ) | |||
| Постоянное смещение | ± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ) | |||
| Длина памяти | 4...4096 точек | |||
| Выходное сопротивление | 1 МОм/ 50 Ом | |||
| Синусоида | ||||
| Уровень гармоник относительно уровня основной частоты | АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц | |||
| Сумм. гармонические искажения | ≤ 0,1% (на частотах до 20 кГц) | |||
| Меандр | ||||
| Время нарастания | ≤ 20 нс | |||
| Скважность | 0,1 % - 99,9 % | |||
| TTL-выход | ||||
| Время нарастания/спада | ≤ 20 нс | |||
| Низкий уровень | < 0,3 В | |||
| Режим свипирования | > 4 В | |||
| Произвольная форма (Выход А/В) | ||||
| Частота дискретизации | 120 МГц | |||
| Формы сигнала | 5 форм редактируемых пользователем (ячейки памяти NoNo 15...19) | |||
| Длина памяти | 4096 точки | |||
| Разрешение ЦАП | 14 бит (Выход A), 10 бит (Выход B) | |||
| Модуляция (Выход А) | ||||
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн | |||
| Глубина АМ | 1...120% | |||
| Частота модуляции | 1 мкГц ... 100 кГц | |||
| Девиация фазы ФМ | 0°...360° | |||
| Девиация ШИМ | 0% ...99% | |||
| Свипирование (Выход А) | ||||
| Режимы свипирования | Линейное или логарифмическое | |||
| Интервал свипирования | 5 мс...500 с | |||
| Погрешность установки | ±7% от установки ±1,5% | |||
| Выход частоты (MOD out) | 100 мкГц...10 кГц; синус; 5 В пик-пик ± 2%; импеданс: 600 Ом | |||
| Пакетный режим (Выход А) | ||||
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. | |||
| Виды запуска | По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу | |||
| Период повторения | 1 мкс – 500 с | |||
| Режим сложения (Выход В) | ||||
| По частоте | Отношение частот / разность частот | |||
| По амплитуде | Разность амплитуд/ разность смещений | |||
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% | |||
| Частотомер | ||||
| Частотный диапазон | 10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с | |||
| Чувствительность | 20 мВскз...5 Вскз | |||
| Общие данные | ||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек | |||
| Напряжение питания | 220 В ( ± 22 В), 47~53 Гц; | |||
| Рабочие условия | 0...40°С, 80% | |||
| Интерфейс | USB (2 шт), RS-232 | |||
| Габаритные размеры, масса | 334 × 256 × 106 мм, 3 кг | |||
Комплектация генератора АКИП-3407/1А:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов АКИП-3407/1А | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель BNC-BNC | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53449-13 |
| Производитель | АКИП |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
