Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13572
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
91 460₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3410/1

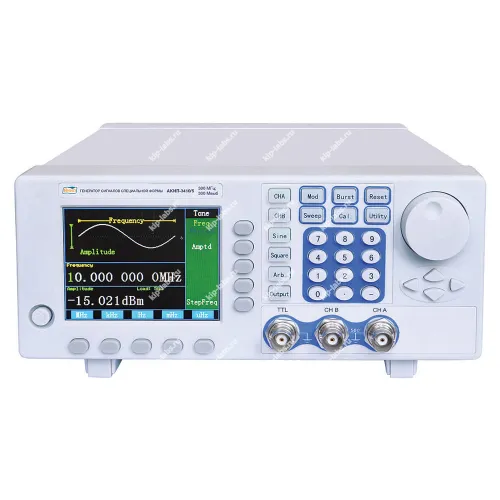

Кратко о модели: АКИП-3410/1 - Генератор сигналов специальной формы
Генератор АКИП-3410/1 предназначен для формирования сигналов со специальными характеристиками, поэтому его применяют при моделировании и испытаниях сложных амплитудно-временных профилей; производитель - АКИП.
Аппарат оборудован гибкими средствами задания профиля выходного сигнала, при этом он рассчитан на работу в режимах, требующих точной синхронизации и управляемой подстройки параметров; кроме того, прибор относится к семейству генераторы сигналов, что упрощает подбор совместимого оборудования для лабораторий и стендов.
Ключевые особенности
- формирование сигналов нестандартной временной и амплитудной формы;
- гибкие средства задания и редактирования профиля выходного сигнала;
- возможности синхронизации с внешними источниками и генерация триггеров;
- адаптация под задачі испытаний и моделирования сложных электрических процессов;
- удобство настройки параметров и интеграции в испытательные стенды.
Где применяется
- научно-исследовательские лаборатории и стенды для разработки электроники;
- производственные испытания элементов и узлов радиоэлектронной аппаратуры;
- калибровка и проверка измерительных приборов при нестандартных сигналах;
- образовательные практикумы и лабораторные работы по электронике и радиотехнике;
- тестирование систем передачи и обработки сигналов.
Характеристики и назначение генератора АКИП-3410/1
АКИП-3410/1 способен формировать как типовые сигналы - синусоидальные, меандр, треугольные, импульсные, шумовые и постоянного тока - так и до 50 предустановленных типов произвольной формы; это делает прибор универсальным для разнообразных задач лабораторной практики.
Устройство применяется для настройки каналов связи и оборудования с высокой точностью благодаря низкому уровню искажений; кроме того, оно используется для проверки и отладки различных радиоэлектронных приборов.
Это лабораторное многофункциональное измерительное средство; принцип его работы основан на технологии прямого цифрового синтеза. Благодаря этому достигаются стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы.
В ряде задач уместна дискретность шагов формирования; опциональные интерфейсы управления, включая RS-232C, могут облегчить интеграцию в существующие стенды.
Отличительные особенности:
- Диапазон частот 1 мкГц…80 МГц;
- Выходной уровень: 0,1 мВ…10 Впик-пик (меньше/равно 10 МГц), 0,1 мВ…5 Впик-пик (меньше/равно 80 МГц);
- Формы сигналов: синус, меандр, треугольник, импульс, СПФ;
- Сигналы произвольной формы: 1 мкГц … 25 МГц, дискретизация 300 МГц, длина памяти 512 K точек, ЦАП 14 бит;
- Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK;
- Режимы ГКЧ и формирования пакетов (Burst);
- Вход/выход ОГ 10 МГц;
- Интерфейсы: USB, RS-232 (опции: GPIB, LAN).
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Выходные параметры | |||||
| Число каналов | 1 | ||||
| Частотный диапазон (синус) | 1 мкГц…80 МГц | ||||
| Разрешение | 1 мкГц | ||||
| Погрешность установленной частоты | 2x10-5 | ||||
| Выходной уровень (50 Ом) | 0,1 мВ … 10 Впик (меньше/равно 10 МГц) 0,1 мВ … 5 Впик (меньше/равно 80 МГц) 0 … 2,5 Впик (более 80 МГц) | ||||
| Разрешение | 0,1 мВпик; 0,1 дБм | ||||
| Постоянное смещение | плюс-минус 5 В (на 50 Ом) | ||||
| Формы сигналов | |||||
| Меандр | 1 мкГц … 50 МГц скважность: 20 … 80 % (25 МГц), 40 … 60 % (50 МГц) | ||||
| Треугольник / пила | 1 мкГц … 10 МГц симметрия: 0,0 … 100 %, линейность: меньше/равно 0,1 % | ||||
| Импульс | 1 мкГц … 20 МГц время нарастания: 5 нс … 2 мс длительность: 8 нс … 1000000 с | ||||
| Произвольная форма | |||||
| Частотный диапазон | 1 мкГц … 25 МГц | ||||
| Длина памяти | 3 … 512 тысяч точек | ||||
| Разрешение ЦАП | 14 бит | ||||
| Частота дискретизации | 300 МГц | ||||
| Память | 60 МБ (энергонезависимая память) | ||||
| Модуляции | |||||
| ЧМ, АМ, ФМ, ШИМ | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц | ||||
| ЧМн | Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц | ||||
| Вход внешней модуляции | 10 кОм; 0 … 20 кГц | ||||
| Пакетный режим | |||||
| Формы сигналов | Синус, меандр, треугольник, импульс, СПФ | ||||
| Число циклов | 1 … 1000000 | ||||
| Период повторения | 1 мкс … 300 с | ||||
| Виды запуска | Внутренний, внешний, ручной, по строб-импульсу | ||||
| Свипирование (ГКЧ) | |||||
| Форма несущей | Синус, меандр, треугольник, пила | ||||
| Закон качания | Линейный или логарифмический | ||||
| Тип качания | Прямой | ||||
| Общие данные | |||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 8,9 см) | ||||
| Напряжение питания | 220 В (плюс-минус 22 В), 47 ... 53 Гц; | ||||
| Рабочие условия | 0…40°С, 80% | ||||
| Рабочие условия | USB, RS-232 (опции: GPIB, LAN) | ||||
| Габаритные размеры | 218 х 99 х 338 | ||||
| Масса | 2,9 кг | ||||
| Опции | Опция 100 (термостатированный ОГ плюс-минус 2х10-7 в год) | ||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3410/1 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53449-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
