Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г4-164М

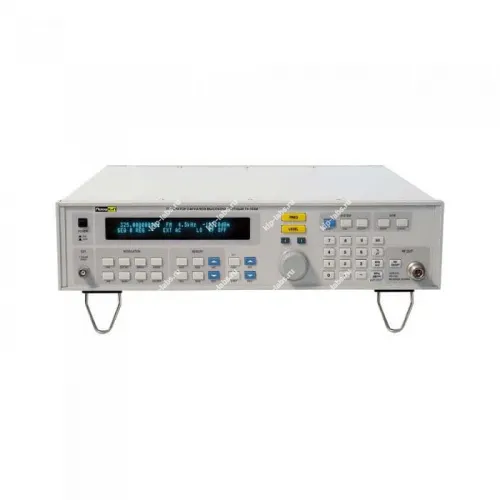

Назначение и принцип: Генератор сигналов высокочастотный ПрофКИП Г4-164М
Генератор сигналов высокочастотный ПрофКИП Г4-164М используют для создания и выдачи эталонных ВЧ-сигналов в лабораторных и эксплуатационных испытаниях. Он выполняет функцию источника задающих колебаний для проверяемой аппаратуры и испытательных стендов, при этом при подключении к оборудованию от ПрофКИП прибор применяется как связующее звено между генератором тестовых сигналов и измерительной аппаратурой.
Рабочий принцип основан на синтезе сигнала с управляемыми параметрами частоты и уровня, что даёт возможность подстроить выход под конкретную измерительную задачу и интегрировать прибор в состав испытательной установки с подключением к системам типа генераторы сигналов. При калибровке учитывают дискретность настроек; при эксплуатации возможна организация удалённого управления через стандартный интерфейс.
Функциональные опции
Прибор оснащён базовым набором функций для формирования и тонкой подстройки сигнала, тем самым расширяя возможности при решении разнообразных измерительных задач.
- регулировка частоты;
- изменение уровня выходного сигнала;
- выбор формы выходного колебания;
- возможность синхронизации с внешним опорным сигналом;
- интерфейсы для управления и мониторинга параметров.
Сферы использования
На практике генератор применяют в лабораторных измерениях и при проведении приёмно-сдаточных испытаний, при этом он широко используется в стендовой диагностике и метрологической проверке. В работе прибор помогает в поиске неисправностей, настройке трактов радиочастотной аппаратуры и проведении функциональных тестов.
Описание генератора ВЧ сигналов ПрофКИП Г4-164М:
Генератор сигналов высокочастотный ПрофКИП Г4-164М является современным генератором синтезированных сигналов в диапазоне частот от 200 кГц до 1000 МГц, с микропроцессорным управлением.
Отличительные особенности генератора сигналов ПрофКИП Г4-164М:
- Частотный диапазон: 200 кГц … 1000 МГц;
- Погрешность установки частоты: ±2 х 10-7;
- Нестабильность частоты: ±1 х 10-8;
- Прямой цифровой синтез сигналов;
- Низкий уровень фазовых шумов;
- Высокое разрешение выходной частоты (1 Гц);
- Девиация частоты до 100 кГц (разрешение 0,1 кГц);
- Коэффициент АМ до 100 % (разрешение 0,1 %);
- Широкий диапазон установки выходного уровня (-127 дБм … +13 дБм);
- Защита выхода от внешнего источника (25 Вт максимально);
- Запись в память до 300 профилей;
- Интерфейсы: GPIB, RS-232C;
Технические характеристики:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Частотный диапазон | 200 кГц … 1000 МГц | ||||||
| Разрешение | 1 Гц | ||||||
| Точность установки | ±(2 х 10-7) | ||||||
| Нестабильность частоты | ±(1 х 10-8) | ||||||
| Выходной уровень | |||||||
| Диапазон | -127 дБм … +13 Дбм (с нагрузкой 50 Ом) | ||||||
| Дискретность установки | 0,1 дБ | ||||||
| Точность установки уровня | ±0,8 дБ (типичная) | ||||||
| ±1,2 дБ (при уровне 0 дБм) | |||||||
| Точность установки ослаблений аттенюатора | ±1,0 дБ (-4 дБм … + 13 дБм) | ||||||
| ±1.5 дБ (-4 дБм … -37 дБм) | |||||||
| ±(1,5 дБ + 0,1 дБ /10 дБ) (-37 дБм … -127 дБм) | |||||||
| Гармоники несущей | ≤ -30 дБ при уровне не превышающем 10 дБм | ||||||
| Субгармоники | ≤ -25 дБс (> 550 МГц) | ||||||
| Негармонические составляющие | ≤ -50 дБс (< 137,5 МГц) | ||||||
| ≤ -60 дБс (137,5 МГц … 1000 МГц) | |||||||
| Паразитная модуляция немодулированного сигнала | |||||||
| Паразитная ЧМ | < 30 Гц (< 137,5 МГц) | ||||||
| < 5 Гц (137,5 МГц … 275 МГц) | |||||||
| < 10 Гц (275 МГц … 550 МГц) | |||||||
| Паразитная АМ | < -65 Дбс (50 Гц … 15 кГц) | ||||||
| Модуляция | |||||||
| Внутренняя модуляция | 10 Гц … 20 кГц с шагом 10 Гц (до 10 кГц) | ||||||
| 100 кГц (10 кГц … 20 кГц) | |||||||
| фиксированные частоты: 400 Гц, 1 кГц, 3 кГц | |||||||
| Погрешность установки | ±1% (100 Гц … 20 кГц) ±5% (до 100 Гц) | ||||||
| Внутренняя модуляция | АМ: 50 Гц … 20 кГц | ||||||
ЧМ: 50 Гц … 100 кГц | |||||||
| вход: 600 Ом, 1,5 Впик (относительно 1 кГц) | |||||||
| ЧМ сигнал | |||||||
| Девиация частоты | 0,0 кГц …100 кГц | ||||||
| Дискретность установки | 0,1 кГц | ||||||
| Погрешность установки | ±10% при значении девиации 0,6 кГц … 1.6 кГц | ||||||
| ±15% при значении девиации 1,6 кГц … 100 кГц | |||||||
| Коэффициент гармоник огибающей | < 2% (частота модуляции 1 кГц, девиация 75 кГц) | ||||||
| Паразитная АМ | < 2% (1 МГц … 1000 МГц, модуляция 1 кГц, максимальная девиация) | ||||||
| АМ сигнал | |||||||
| Коэффициент АМ | 0,0% … 100% (уровень несущей ≤ 7 дБм) | ||||||
| Дискретность установки | 0,1 % | ||||||
| Погрешность установки | от ±5% при коэффициенте АМ до 90% | ||||||
| Коэффициент гармоник огибающей | < 10% (5% … 50%) | ||||||
| < 20% (50% … 90%) | |||||||
| Общие данные | |||||||
| Обеспечивается защита при подаче от внешнего источника: до 25 Вт, до 25 В постоянное | |||||||
| Питание | 115 В /230 В, 50 Гц /60 Гц | ||||||
| Дискретность установки | 0,1 % | ||||||
| Габаритные размеры | 115 х 430 х 410 мм | ||||||
| Вес | 14 кг | ||||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор ВЧ сигналов ПрофКИП Г4-164М | 1 |
| 2 | Кабель N-типа | 1 |
| 3 | Кабель питания | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
