- Производитель: Spectracom
- Код товара: 13722
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
3 924 450₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GSG-63

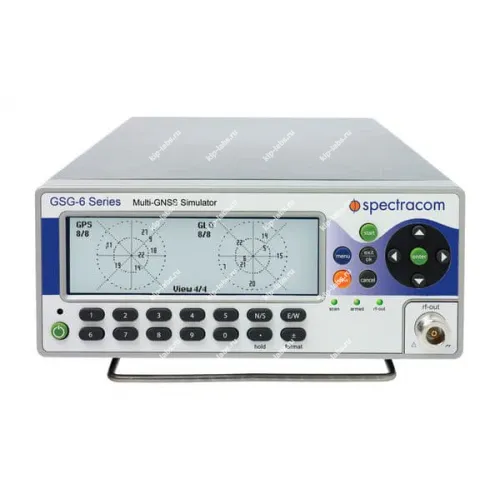

Назначение и принцип: Генератор сигналов GPS и ГЛОНАСС GSG-63
Аппарат служит для формирования и имитации навигационных сигналов с поддержкой 48 каналов; при этом он способен генерировать основной диапазон L1 (1539 – 1627 МГц) и дополнительно две опциональные полосы (L2C, L5, E1, E6). В работе изделие от Spectracom обеспечивает одновременное функционирование в трёх частотных диапазонах, что расширяет варианты лабораторного тестирования при моделировании разных условий приёма.
Устройство выдаёт выходной уровень в диапазоне от – 65 до -160 дБм с разрешением 0,1 дБм и погрешностью установки ±1 дБм; при этом предусмотрены готовые сценарии тестирования и средства для имитации помех, а также генератор белого шума для проверки чувствительности приёмников. Для синхронизации доступны выход 1PPS, вход/выход опорной частоты 10 МГц и вход внешней синхронизации, что позволяет интегрировать прибор в существующие испытательные стенды и лабораторные конфигурации.

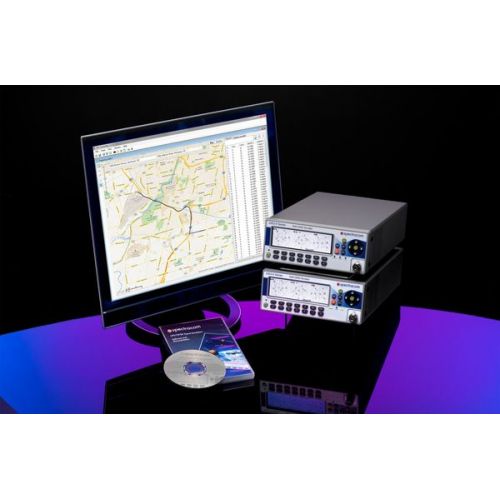

ПО StudioView применяется для создания и редактирования тестовых сценариев с возможностью визуальной разметки траекторий на картах Google; ограничения по моделируемым условиям для GPS и ГЛОНАСС - высота 18240 м, ускорение 4g, скорость 515 м/с и рывок 20 м/с³. Интерфейсы включают Ethernet, GPIB и USB, а габариты и масса составляют 210×90×395 мм и 2,7 кг соответственно; при эксплуатации следует учитывать совместимость с существующими средствами управления и коммутации, что облегчает подключение к испытательным комплексам категории генераторы сигналов.
На практике приборы такого класса допускают использование дискретных настроек и удалённое управление; это обеспечивает гибкость при подготовке последовательностей тестов и при калибровке измерительных схем.
Функциональные опции
Аппарат поддерживает многоканальную имитацию навигационных систем с программируемыми сценариями тестирования, что позволяет моделировать различные условия приёма и проверять устойчивость приёмников. При эксплуатации возможны тесты как через коаксиальный кабель, так и через антенну; при калибровке удобен ввод/вывод внешней опорной частоты и использование встроенного или опционального OCXO.
Сферы использования
В работе генератор применяют для лабораторной валидации и сертификационных испытаний GPS/ГЛОНАСС-приёмников, для тестирования систем спутниковой навигации и разработки ПО приёмников. На практике устройство используют при проверке чувствительности, при эмуляции помех и при испытаниях совместимости с SBAS, тем самым сокращая время подготовки стендов и экспериментов.
- Многоканальные имитаторы навигационных космических систем (НКС) для тестирования ГЛОНАСС и ГАЛЛИЛЕО-приемников и GPS-приемников
- Число каналов: 48
- Широкий диапазон регулировки уровня от –65 до–160 дБм
- Генератор белого шума для тестирования приемников GPS и ГЛОНАСС
- Опорный генератор OCXO (штатно) или высокостабильный OCXO (опция)
- Полностью программируемые, с удобным протоколом вода/вывода
- Тестирование через кабель или антенну
- Поддержка эмуляции сигналов SBAS
- Вход/выход внешней опорной частоты
Технические характеристики генератора сигналов GPS и ГЛОНАСС GSG-63:
| Параметр | Значение |
|---|---|
| Параметры выхода | |
| Число каналов | 48 |
| Формат передачи данных | GPS, 50 бит/с |
| ГЛОНАСС, 50 бит/с | |
| SBAS | До 3-х спутников, 250 бит/с |
| Выходной уровень | -65 … -160 дБм; точность ±1,0 дБм |
| Паразитная передача | < -40 дБн |
| Гармоники | < -40 дБн |
| Выход ОГ | BNC, 10 МГц синус, амплитуда 1 Вскз на нагрузке 50 Ом |
| Выход 1-PPS | стандартный импульсный вход 1 Гц (импульс длительностью 200 мс, джиттер < 1 нс); уровень сигнала: 0…+2,0 В (на нагрузке 50 Ом); уход частоты в реж. “удержание GPS”: < 1 мкс за сутки |
| Опорный генератор | |
| Тип | ОCXO – термостатированный кварцевый генератор – штатно - < 2 x 10-7 (за 1 год) |
| Термостатированный кварцевый генератор повышенной стабильности – опция - < 1.5 x 10-8 | |
| Опорная частота | L1 1575.42 МГц |
| Диапазон регулировки | +/-6 kHz для TCXO +/-1 kHz для OCXO |
| Вход внешнего ог | |
| Опорная частота | 10 МГц |
| Входной уровень | 0,1…. 5 Вскз |
| Входное сопротивление | > 1 кОм |
| Пределы имитации | |
| Высота | 18240 км |
| Ускорение | 4 g |
| Скорость | 515 м/с |
| Рывок | 20 м/с3 |
| Настройки | |
| Предопределенные сценарии | 12 сценариев |
| Возможность регулировки: времени, позиции, траектории, числа спутников, уровня сигнала спутников и модели атмосферы | |
| Пользовательские сценарии | Без ограничений |
| Данные траектории | Протокол NMEA (GGA, RMC сообщения) |
| Общие данные | |
| Условия эксплуатации | 0°C … +50°C |
| Условия хранения | -40°C … +70°C |
| Управляющий интерфейс | GPIB (IEEE-488.2), USB (USBTMC-488), Ethernet (100/10 Mbps) |
| Напряжение питания | 90 - 265 В; 45 - 440 Гц |
| Габаритные размеры | 210 х 90 х 395 мм |
| Масса | 2,7 кг |
Комплект поставки GSG-63:
| № | Наименование | Количество |
|---|---|---|
| 1. | Имитатор сигналов GPS и ГЛОНАСС GSG-63 | 1 |
| 2. | N кабель 1,5 м | 1 |
| 3. | Адаптер SMA-N | 1 |
| 4. | USB кабель | 1 |
| 5. | ПО (trial 30 дней) | 1 |
| 6. | Руководство по эксплуатации | 1 |
Дополнительный комплект поставки генератора сигналов GPS и ГЛОНАСС GSG-63:
| № | Наименование |
|---|---|
| 1. | Антенна |
| 2. | Антенный кабель |
| 3. | Кейс для транспортировки |
| 4. | Ключ ПО |
| 5. | Комплект для монтажа в стойку |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Spectracom |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
