Описание модели: АКИП-3409/6 - Генератор сигналов специальной формы
Устройство АКИП-3409/6 предназначено для формирования сложных импульсных форм и модулированных огибающих, при этом его применяют для проверки параметров приёмных трактов, усилителей и измерительных линий. При необходимости доступны режимы дискретности и функции самокалибровки, что повышает адаптивность прибора к задачам стендовой диагностики.
Модель относится к семейству генераторы сигналов. Она имеет набор параметров для точной подстройки выходного сигнала под конкретные требования, и это упрощает подготовку испытательных конфигураций.
Преимущества
- Генерация нестандартных огибающих и последовательностей импульсов.
- Гибкие средства регулировки ключевых параметров выходного сигнала.
- Совместимость с типовыми измерительными схемами и возможность синхронизации с внешними устройствами.
- Управление и конфигурирование через стандартные интерфейсы.
Область применения
- лабораторные испытания и стендовые проверки
- калибровка и тестирование приёмников и усилителей
- разработка и проверка радиоэлектронных устройств
- обучение и метрологические работы
Конструкция и функциональные возможности панели управления
АКИП-3409/6 позиционируется как универсальный генератор: наряду со специализированными формами он воспроизводит и стандартные типы сигналов, что расширяет область его практического применения. Низкий уровень искажений делает прибор пригодным для настройки каналов связи и высокоточной аппаратуры, а также для проверки и отладки различных радиоэлектронных модулей.

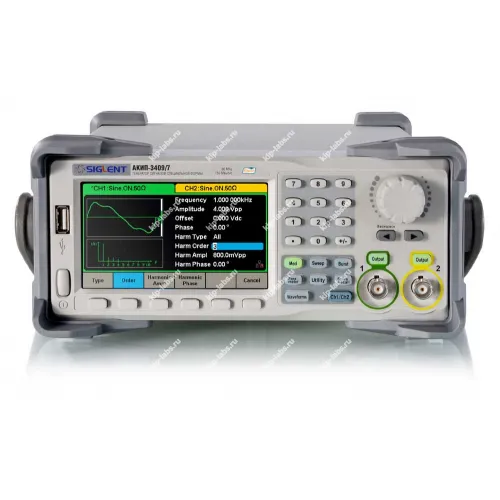

Фронтальная панель оборудована цветным ЖК-дисплеем, разделённым на два поля - в верхнем отображается форма выходного сигнала, а в нижнем выводятся цифровые параметры. Справа от экрана размещён вертикальный ряд кнопок навигации для выбора пунктов меню и набор клавиш для формирования стандартных видов сигналов; в нижней части панели находятся выходы двух каналов и органы управления режимами модуляции. Для ввода цифровых параметров предусмотрены три группы органов управления: кнопки направления со стрелками, вращающийся регулятор параметров и цифровая клавиатура, что обеспечивает удобство ввода и точную настройку.
Интерфейсы и режимы управления подобраны с расчётом на типичные лабораторные задачи. При необходимости режимы дискретности и самокалибровки используются как дополнительные средства настройки и контроля.
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Выходные параметры (Канал 1/Канал 2) | ||
| Частотный диапазон (для синуса) | 1 мкГц – 30 МГц | |
| Разрешение | 1 мкГц | |
| Погрешность установки частоты | ±2,5*10-5 | |
| Выходной уровень (50 Ом) | 2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц) 2 мВпик-пик - 5 Впик-пик (50 Ом >10 МГц) | |
| Погрешность установки уровня | ±(1%+1 мВ пп) , 10 кГц син., 0 В смещение | |
| Выходное сопротивление | 1 МОм/ 50 Ом | |
| Синусоида | ||
| Погрешность установки уровня на 100 кГц | ±(0,3 дБ + 1 мВпик-пик) | |
| Фазовый шум | -180 дБн/Гц при отстройке 10 кГц | |
| КНИ (коэффициент нелинейных искажений) | < 0,2 % (до 20 кГц, 1 Впик-пик) | |
| Коэффициент гармоник | ≤ -60 дБн до 1 МГц | |
| <-53 дБн до 5 МГц | ||
| < -35 дБн до 25 МГц | ||
| <-32 дБн до 50 МГц | ||
| Постоянное смещение | ||
| Диапазон (в зависимости от выходного уровня) | Выходная амплитуда при изменении постоянного смещения не нормируется | |
| Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм) | ||
| Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм) | ||
| Погрешность установки | ±(1 % от смещения +3 мВ) | |
| Меандр | ||
| Частотный диапазон | 1 мкГц – 25 МГц | |
| Время нарастания/спада | < 12 нс | |
| Выброс | <5 % | |
| Перестраиваемая скважность | 20 – 80 % (до 10 МГц) | |
| 40 – 60 % (до 20 МГц) | ||
| 50 % (до 25 МГц) | ||
| Погрешность установки скважности | ±1 % + 20 нс (для скважности 50 %) | |
| Джиттер | 0,01 % | |
| Пила, треугольник | ||
| Диапазон частот | 1 мкГц – 300 кГц | |
| Нелинейность | <0,1% | |
| Перестраиваемая скважность | 0,0 – 100,0% | |
| Импульс | ||
| Диапазон частот | 500 мкГц – 5 МГц | |
| Длительность импульса | От 16 нс (разрешение 8 нс) | |
| Время нарастания/спада | < 7 нс | |
| Диапазон изменения скважности | 0,1% - 99,9% | |
| Выброс | <5% | |
| Джиттер | 8 нс | |
| Белый шум | ||
| Полоса частот (белый шум) | 50 МГц | |
| Произвольная форма (СПФ) | ||
| Диапазон частот | 1 мкГц – 5 МГц | |
| Длина памяти | 16 тысяч точек | |
| Разрешение ЦАП | 14 бит | |
| Частота дискретизации | 125 МГц | |
| Память | 10 ячеек | |
| Параметры сигнала | Минимальное время нарастания 7 нс, джиттер 8 нс | |
| Пакетный режим | ||
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс | |
| Виды запуска | По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу | |
| Нач./конеч. фаза | 0° - +360° | |
| Период повторения | 1 мкс – 500 с | |
| Источник строб-импульса | Внешний | |
| Источник синхронизации | Внешний, внутренний, ручной | |
| АМ, ЧМ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) | |
| Девиация частоты | 0 – 0,5*полоса пропускания, разрешение 10 мкГц | |
| Коэффициент АМ | 0 - 120 % (АМ) | |
| ФМ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) | |
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º | |
| ЧМН, АМН | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 2 мГц – 50 кГц) | |
| ШИМ | ||
| Диапазон частот | 500 мкГц – 10 МГц | |
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Уровень внешней модуляции | -6 В - +6 В | |
| ГКЧ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Время качания | 1 мс - 500 с | |
| Закон качания | Линейный или логарифмический | |
| Тип качания | Возрастание или убывание | |
| Частотомер | ||
| Частотный диапазон | 100 мГц - 200 МГц | |
| Разрешение | 6 разрядов | |
| Измерения | Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) | |
| Статистика | относительные значения (PPM) | |
| Входной импеданс | 1 МОм/ 50 Ом | |
| Чувствительность | 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц) | |
| Общие данные | ||
| ЖК-дисплей | Цветной графический, диагональ 9 см, разрешение: 320х240 | |
| Напряжение питания | 220 В (±15 %), 50 / 60 Гц | |
| Габаритные размеры | 107 × 260 × 296 мм | |
| Масса | 3,43 кг | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3409/6 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | USB кабель | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
