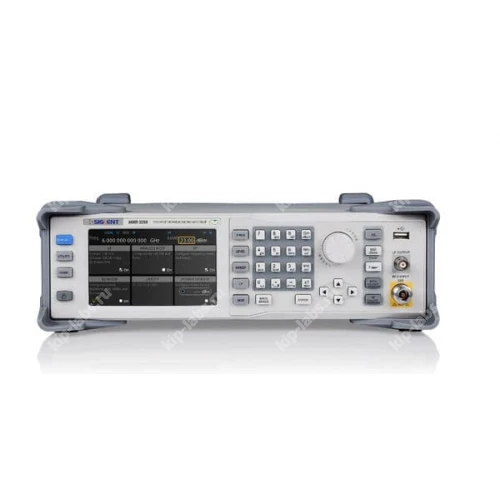

АКИП-3209 - Генератор сигналов высокочастотный

Кратко о модели: АКИП-3209 - Генератор сигналов высокочастотный

АКИП-3209 - высокочастотный генератор сигналов, предназначенный для формирования эталонных сигналов при проверке, наладке и калибровке радиоэлектронной аппаратуры. При этом устройство входит в семейство АКИП и относится к ряду генераторы сигналов.

Прибор рассчитан на эксплуатацию в лабораторных и сервисных условиях; за счёт этого его удобно использовать в составе испытательных стендов и технологических процессов. Таким образом рекомендуется также учитывать наличие опций дискретной подстройки частоты и интерфейсных решений (например, RS-232C) при планировании интеграции в автоматизированные системы.

Ключевые особенности

Ниже приведён перечень характеристик, который даёт общее представление о возможностях аппарата; при этом он помогает быстро оценить пригодность прибора для конкретных задач.

• Генерация эталонных сигналов в области высоких частот.
• Регулировка частоты, амплитуды и формы выходного сигнала.
• Предназначен для выполнения измерительных и наладочных операций.
• Удобная компоновка органов управления и средств индикации упрощает эксплуатацию.

Где применяется

АКИП-3209 ориентирован на выполнение задач контроля и настройки радиоэлектронной техники; в результате он применяется в различных направлениях деятельности.

• лаборатории разработки и испытаний радиоэлектронных устройств;
• сервисные центры и ремонтные мастерские;
• производственные участки входного и функционального контроля модулей;
• учебные стенды для практических занятий и демонстраций.

Описание высокочастотного генератора сигналов АКИП-3209:

В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются. Опция - генератор пачек импульсов. Вход, выход сигнала опорной частоты. Фазовый шум < -120 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц).

Отличительные особенности:

• Диапазон частот ВЧ: 9 кГц … 4 ГГц (6 ГГц) – в зависимости от варианта исполнения*
• Диапазон частот НЧ: 0,1 Гц … 1 МГц
• Разрешение по частоте 0,001 Гц
• Погрешности установки частоты: ±1х10-6 , опционально: ±5х10-8
• Выходной уровень: -140 дБм … +26 дБм
• Разрешение по амплитуде: 0,01 дБм
• Фазовый шум: <-120 дБн/Гц (отстройка 20 кГц)
• Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ
• Программная опция: генератор последовательностей (пачек) импульсов
• Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала.
• Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480
• Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB

* В диапазоне частот от 9 кГц

Технические характеристики:

Комплект поставки:
