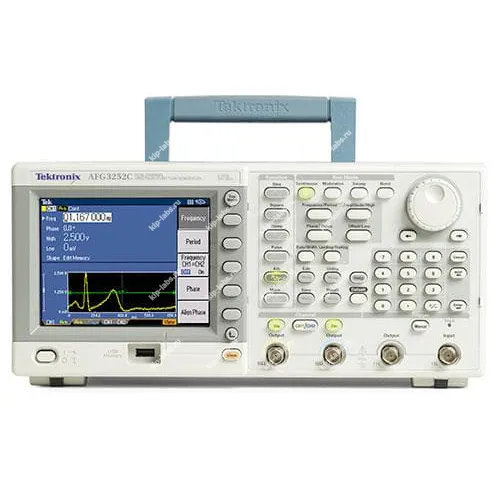

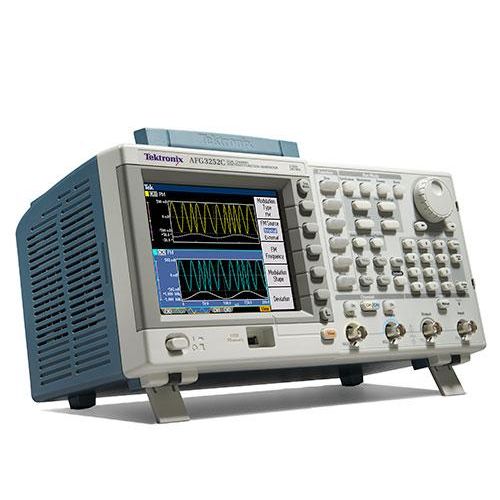

AFG3152C Универсальный генератор сигналов

Кратко о модели: AFG3152C Универсальный генератор сигналов

Универсальный генератор сигналов AFG3152C от Tektronix предназначен для формирования как стандартных, так и произвольных временных форм. При этом прибор рассчитан на применение в исследовательских работах и при серийных испытаниях в лабораторных и производственных условиях.

Модель поддерживает работу по двум каналам и обеспечивает набор типовых форм волн вместе с возможностью создания пользовательских арбитрарных сигналов, что позволяет гибко конфигурировать режимы вывода. Благодаря этим особенностям устройство удобно встраивать в автоматизированные испытательные стенды и объединять с другим оборудованием, включая приборы из группы генераторы сигналов.

Поддержка распространённых интерфейсов управления и наличие опциональных средств калибровки повышают совместимость с внешними измерительными системами, за счёт этого расширяется практическая область применения прибора. Нейтрально: дискретность параметров и возможность самокалибровки могут оказаться полезны при длительной эксплуатации.

Ключевые особенности

• Формирование стандартных и произвольных форм волн с расширенными возможностями управления режимами.
• Две независимые выходные линии, что позволяет генерировать синхронизированные или раздельные сигналы.
• Набор интерфейсов для интеграции в автоматизированные лабораторные комплексы и тестовые стенды.
• Удобные средства конфигурирования параметров и управления сигналами, что сокращает время подготовки измерительных процедур.

Где применяется

• Разработка и отладка аналоговой и цифровой электроники.
• Проверка и калибровка измерительных трактов в лабораториях.
• Функциональное и приёмосдаточное тестирование на производстве.
• Учебные лаборатории и демонстрационные стенды для практических занятий.

Комплект поставки:

• Универсальный генератор сигналов AFG3152C
• Краткое руководство пользователя
• Кабель питания
• Кабель USB
• Компакт-диск с техническими характеристиками
• Драйверы LabView и IVI
• Компакт диск с ПО ArbExpress™
• Сертификат калибровки

Техническое описание AFG3152C:

Генератор сигналов произвольной формы TektronixAFG3152C (Arbitrary Function Generator) - прибор среднего уровня, обеспечивающие генерацию сигнала до 25 МГц (синус), частоту дискретизации до 250 Мвыб./с и амплитуду до 20 В. Обладает 1 выходным каналом.

Пользователю доступно 12 стандартных типов сигналов. Произвольные формы допускают длину до 128 000 точек при высоких скоростях дискретизации. Для импульсных последовательностей предусмотрена раздельная настройка длительностей переднего и заднего фронтов. При этом есть опция подачи внешних сигналов с возможностью их суммирования с выходным.

Двухканальные варианты способны воспроизводить либо идентичные, либо отличающиеся друг от друга сигналы. Все модели оснащены высокостабильным опорным генератором с годовым дрейфом ±1•10-6.

Области применения генератора сигналов AFG3152C:

• Разработка и тестирование электронных устройств
• Имитация датчиков
• Функциональное тестирование
• Обучение

Отличительные особенности генератора сигналов AFG3152C:

• 5,6-дюймовый цветной ЖК дисплей
• Многоязычный интуитивно понятный интерфейс
• Генерация импульсов с регулируемой длительностью фронта
• Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
• Свипирование и пакетные сигналы
• Разъем USB на передней панели для сохранения сигналов на внешних накопителях
• Интерфейсы USB, GPIB и LAN
• Драйверы LabVIEW и LabWindows/IVI-C

Теxнические xарактеристики:
