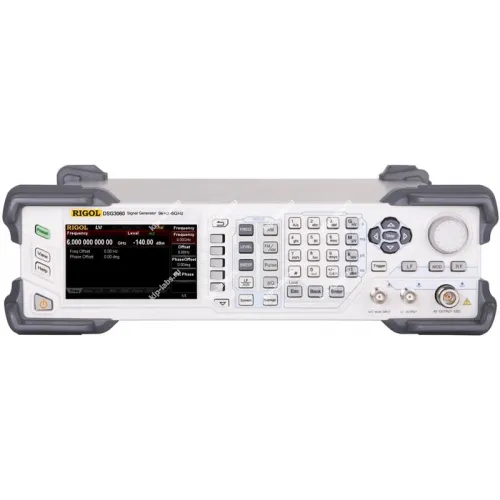

Генератор сигналов высокочастотный RIGOL DSG3060

Описание модели: Генератор сигналов высокочастотный RIGOL DSG3060

RIGOL DSG3060 - генератор высокочастотных сигналов, спроектированный для инженеров‑конструкторов, производителей и сервисных специалистов, работающих с беспроводными системами, радиолокацией, радиовещанием и телевидением. При этом прибор также применяется в различных областях промышленной и научной деятельности.

Выходная полоса охватывает диапазон 9 кГц - 3 ГГц, что позволяет удовлетворять требованиям большинства прикладных источников аналоговых ВЧ сигналов. Кроме того, по своим параметрам устройство укладывается в серию генераторы сигналов.

При необходимости прибор может использоваться в конфигурациях, где критична дискретность формирования сигналов, при этом возможна интеграция с удалёнными системами управления и мониторинга.

Преимущества

Устройство сочетает широкий частотный охват и низкий уровень фазовых шумов. Это обеспечивает точную установку уровня выходного сигнала.

• Диапазон выходных частот 9 кГц ~ 3 ГГц расширяет возможности применения.
• Регулировка амплитуды с шагом 0,01 дБ и погрешностью менее 0,5 дБ повышает воспроизводимость уровней.
• Фазовый шум ниже <-110 дБн/Гц при отстройке 20 кГц снижает влияние фазовых искажений на качество сигнала.
• Поддержка режимов модуляции и опций (IQ, генератор последовательности импульсов) увеличивает набор рабочих функций.
• Форм-фактор 2U и наличие комплекта для монтажа в стойку упрощают установку в лабораторные и эксплуатационные шкафы.

Область применения

Прибор применяют при разработке, верификации и настройке радиочастотной аппаратуры, а также в процессе производства и сервисного обслуживания. Кроме того, его используют при проведении испытаний систем вещания и радиолокации.

При необходимости востребованы дискретное формирование сигналов и функции автоматической калибровки, характерные для измерительных контуров.

Основные технические характеристики генератора сигналов RIGOL DSG3060:

• Полоса пропускания 9кГц ~ 3ГГц, разрешение 0,1Гц;
• Диапазон амплитуды выходного сигнала от -130дБм до +13дБм, разрешение 0.01дБ, погрешность по амплитуде меньше 0,5дБ;
• Уровень фазовых шумов составляет <-110дБн/Гц при отстройке 20кГц;
• Высокостабильный опорный генератор: температурная стабильность 0,5ppm; 0,005ppm - опция;
• Режимы модуляции - АМ/ФМ/ЧМ, импульсная (внутр. или внеш. модулирующий сигнал для любого типа модуляции);
• Генератор заданной последовательности импульсов - опция;
• IQ модуляция и выход I/Q модулирующего сигнала - опция;
• Стандарт высоты 2U для установки в стойку;
• Комплект RM-DSG3000 для монтажа в стойку - опция;
• Электронный аттенюатор;
• Функция автоматической калибровки постоянства амплитуды выходного сигнала для измерительных систем с отслеживанием уровня мощности выходного сигнала - опция;
• Дисплей LCD TFT цветной 10,9см, 480x272px;

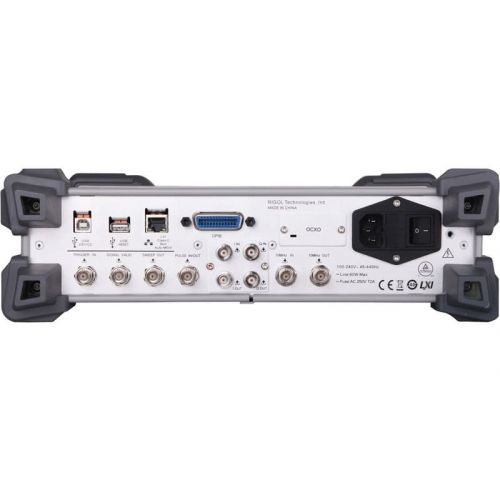

• Интерфейс генератора сигнала LAN/USB (поддержка LXI)/GPIB для дистанционного управления поддержка системы команд SCPI;
• Интерфейс многоязычный, встроенная система подсказок;
• Габаритные размеры: 364х420х112 (мм).
