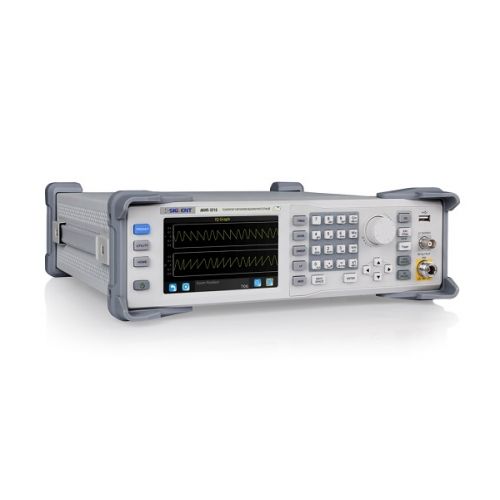

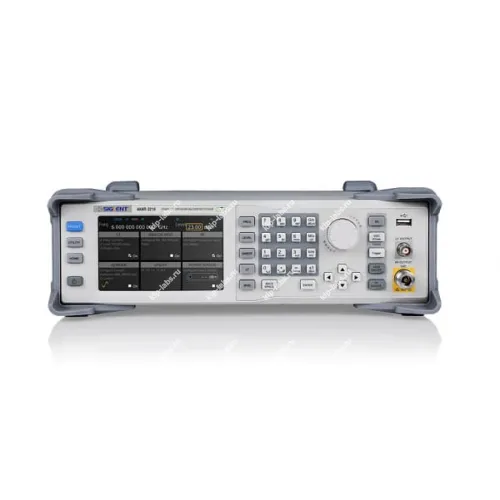

АКИП-3210-BW60 - Генератор сигналов высокочастотный

Кратко о модели: АКИП-3210-BW60 - Генератор сигналов высокочастотный

АКИП-3210-BW60 - это высокочастотный генератор, предназначенный для выдачи устойчивых синусоидальных форм и модулированных сигналов. Прибор рассчитан на использование в метрологии и для проведения различных испытаний.

Производителем устройства выступает АКИП, а аппарат относится к группе генераторы сигналов. Дальнейшая интеграция в измерительный стенд возможна по типовым интерфейсам, что позволяет упростить подключение к существующим цепям и автоматизированным процедурам.

Ключевые особенности

• Генерация устойчивой ВЧ-несущей. При этом доступна точная регулировка уровня и частоты.
• Возможность формирования модулированных сигналов для выполнения комплексных испытаний.
• Адаптирован для работы в лабораторных и промышленных условиях, что расширяет область практического применения.
• Интуитивная панель управления и информативная индикация облегчают процедуру настройки параметров.

Где применяется

Прибор эксплуатируют в лабораториях и при проведении приёмочных и калибровочных работ; за счёт этого он востребован в сервисных центрах и испытательных организациях. Таким образом устройство служит инструментом для подтверждения характеристик оборудования.

Типичные сценарии включают настройку радиочастотных трактов и проверку чувствительности приёмников. Благодаря этому генератор используется при диагностике неисправностей и при серийных проверках изделий.

Стоит отметить уместность дискретности регулировок и стандартных интерфейсов при включении прибора в автоматизированные стенды; поэтому интеграция в существующие процедуры тестирования выполняется относительно просто.

Описание высокочастотного генератора сигналов АКИП-3209-BW60:

Векторный ВЧ генератор. Полоса пропускания I/Q-модулятора 75 МГц (опция – 150 МГц). Поддержка 5G-NR,LTE, WCDMA, WLAN, Blue-Tooth,CDMA. В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются. Опция - генератор пачек импульсов. Вход, выход сигнала опорной частоты. Фазовый шум < -120 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц).

Отличительные особенности:

• Диапазон частот ВЧ: 9 кГц … 4 ГГц (6 ГГц) – в зависимости от варианта исполнения*
• Диапазон частот НЧ: 0,1 Гц … 1 МГц  Разрешение по частоте 0,001 Гц
• Погрешности установки частоты: ±1x10-6 , опционально: ±5x10-8
• Выходной уровень: -140 дБм … +26 дБм  Разрешение по амплитуде: 0,01 дБм
• Фазовый шум: < -120 дБн/Гц (отстройка 20 кГц)
• Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ
• Программная опция: генератор последовательностей (пачек) импульсов
• Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала.
• Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480
• Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB

  * В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются.

</ли>
