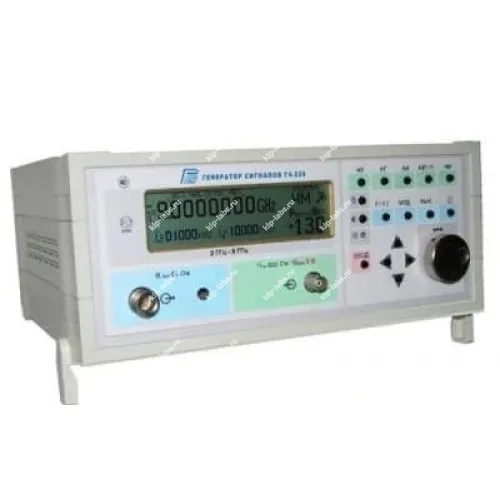

Генератор сигналов ВЧ Г4-231

Назначение и принцип: Генератор сигналов ВЧ Г4-231

Г4-231 представляет собой настольный цифровой прибор СВЧ диапазона, при этом выпускается компанией Рип-Импульс.

Устройство используют в роли источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения; также его включают в состав сложных автоматизированных радио-измерительных систем в качестве встраиваемого гетеродина. На практике такие решения упрощают интеграцию оборудования, подробнее о похожих приборах - генераторы сигналов.

• НК - генерация несмодулированных колебаний;
• ЧМ - частотная модуляция, управляемая внешним сигналом;
• АИМ - амплитудно-импульсная модуляция, формируемая внутренним или внешним источником.

Заданная частота устанавливается с основной погрешностью не более 3*10-7, что позволяет сохранять требуемую точность воспроизводимых сигналов.

Управление прибором осуществляется через встроенный интерфейс RS-232. При эксплуатации уместна дискретность настроек по последовательному порту.

Функциональные опции

Набор рабочих режимов (НК, ЧМ, АИМ) обеспечивает формирование как непрерывных, так и модулированных сигналов, при этом АИМ может формироваться как от внутренних, так и от внешних источников управления. При калибровке ценна точность установки частоты до 3*10-7 и возможность последовательного управления через RS-232.

Сферы использования

Г4-231 применяют в сервисных лабораториях для наладки и ремонта приемопередающей аппаратуры. При эксплуатации в составе автоматизированных измерительных комплексов прибор используют как стабильный встраиваемый гетеродин.

Технические характеристики генератора сигналов Г4-231:

• Диапазон выходных частот 2,0 ГГц – 18,0 ГГц
• Выход коаксильный, волновое сопротивление 50 Ом, сечения 7/3 мм, размеры элементов присоединения выполнены в соответсвии с ГОСТ 51914-2002
• Максимальная выходная мощность не менее 10 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50 дБм до +10дБм, с погрешностью не более 1,5 дБ в интервале от +10 дБм до -20 дБм и 2,5 дБ до -50 дБм
• Основная погрешность установки частоты не более 3*10-7
• Потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В с частотой 400 ГЦ
• Климатическое исполнение соответствует гр.1.1 УХЛ ГОСТ В 20.39.304
• Температура окружающего воздуха, С от +5 до + 40 С
• Относительная влажность не более 80% при температуре 25 С
• Масса прибора не более 8 кг Наработка на отказ не менее 20000 часов
• Трудоемкость изготовления не более 120 н/ч
• Особенности прибора работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485
• Габаритные размеры прибора 317 x 132 x 257 мм (с открытыми ножками 317 x 156 x 257 мм)
• Прибор соответствует требованиям ГОСТ 22261-94

Комплект поставки Г4-231:

• Генератор сигналов Г4-231
