- Производитель: AnaPico
- Код товара: 13799
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
40 495₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: RFSYN20-4

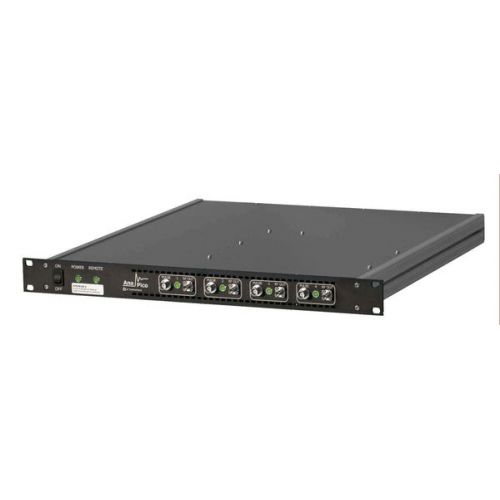

Описание модели: RFSYN20-4 - Синтезатор частот
RFSYN20-4 представляет собой компактный и гибкий генератор сигналов с верхним пределом частоты 20 ГГц; устройство выпускает AnaPico, и относится к классу генераторы сигналов.
Аппарат сочетает быструю скорость переключения с низким фазовым шумом. При этом уровень выходного сигнала характеризуется хорошими параметрами качества.
Одноканальная версия предлагается либо как модуль для встраивания, либо в компактном корпусе с дисплеем и передней панелью управления; при этом многоканальная линейка RFSYN20‑X выпускается в 1, 2, 3 или 4‑канальной конфигурации для стандартного 1U 19’ шкафного исполнения.
Радиочастотные каналы синхронизируются на общий опорный источник. Это обеспечивает высокую фазовую когерентность между каналами.
Прибор оснащён интерфейсами USB, LAN и параллельным портом; кроме того, управление осуществляется с помощью набора команд SCPI 1999.
При необходимости отмечается уместность дискретности настроек и опций самокалибровки для подобных устройств. Также в ряде применений востребована совместимость с последовательными интерфейсами и стандартными протоколами управления.
Преимущества
- Компактный форм‑фактор при сохранении гибкости конфигураций.
- Высокая скорость переключения каналов вместе с низким фазовым шумом.
- Варианты исполнения: встраиваемый модуль или корпус с дисплеем и передней панелью управления.
- Многоканальная версия RFSYN20‑X - в исполнениях 1, 2, 3 и 4 каналов для 1U 19’ шкафов.
- Фиксация каналов на общем опорном источнике для улучшенной фазовой когерентности.
- Набор интерфейсов (USB, LAN, параллельный порт) и поддержка SCPI 1999 для автоматизации управления.
Область применения
- Лабораторные исследования и стендовые испытания в радиоэлектронике.
- Разработка и тестирование компонентов СВЧ‑аппаратуры.
- Калибровка и проверка измерительных трактов и приёмопередающих устройств.
- Интеграция в модульные мультиканальные испытательные системы.
Технические характеристики генератора:
| Параметр | Значение |
|---|---|
| Количество каналов | 4 |
| Частотный диапазон ОТ | 100 кГц (от 9 кГц с опцией 9K) |
| Частотный диапазон ДО | 20 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5 10-7 |
| Выходной уровень (минимум) | 0 дБм |
| Выходной уровень (максимум) | +18 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | ИМ |
| Разрешение по частоте | 0,01 Гц |
| Фазовый шум | (1 ГГц, отстройка 20 кГц) -130 дБн/Гц |
| Переключение частоты | 200 мкс 200 мкс (5 мкс с опцией FS) |
| Возможность монтажа в стандартную стойку 19 дюймов, высота корпуса 1U | Есть |
| Интерфейс | USB, LAN, SCPI Version 1999.0 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Синтезатор частот RFSYN20-4 | 1 шт. |
| 2 | Кабель питания | 1 шт. |
| 3 | Руководство пользователя | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | AnaPico |
| Страна производитель | Швейцария |
| Гарантия (мес.) | 24 |
