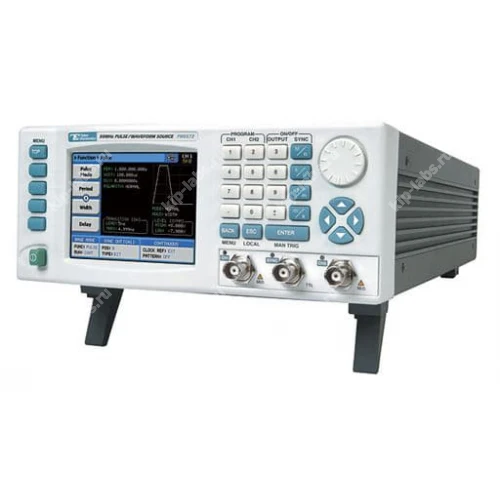

Генератор PM8571A

Назначение и принцип: Генератор PM8571A

Устройство PM8571A применяют в качестве источника опорных и тестовых сигналов при проверке радиоэлектронной аппаратуры; при этом прибор поддерживает устойчивые выходные параметры, что облегчает последовательную диагностику и тонкую настройку цепей. Производителем является TABOR, и агрегат обычно включают в состав стендовых испытательных комплексов.

Принадлежность прибора - класс генераторы сигналов. При эксплуатации полезна дискретность настроек. При калибровке применимы повторяемые алгоритмы измерений.

Функциональные опции

PM8571A реализует стандартный набор режимов генерации и средств управления; при этом управление возможно как с передней панели, так и через внешние команды, что упрощает интеграцию в автоматизированные системы.

• формирование синусоидальных, прямоугольных и специализированных сигналов;
• регулировка амплитуды и смещения выхода;
• внутренняя и внешняя модуляция по стандартным схемам;
• функция развертки/свипа по частоте;
• возможность синхронизации по внешним триггерам;
• стандартные разъемы для выхода и управления;
• режимы сохранения и вызова пользовательских настроек.

Сферы использования

В работе PM8571A применяют при лабораторных измерениях и при наладке радиотехнических систем; при этом прибор также задействуют на этапах производственного контроля и в учебных стендах.

Устройство можно интегрировать в автоматизированные системы тестирования, где требуется подобная связка. При калибровке удобны повторяемые процедуры настройки и проверки.

Отметим, что дискретность настроек и возможность самокалибровки повышают удобство при встраивании прибора в автоматизированные среды.

Подробности о генераторе PM8571A:

Производитель Tabor Electronics выпустил новую серию генераторов под брендом PulseMaster. На текущий момент линейка представлена двумя моделями: PM8571 (одноканальная версия) и PM8572 (двухканальная версия). Генераторы созданы на базе платформы серии WonderWave (2571, 2572) и предлагают сопоставимые возможности по воспроизведению стандартных и произвольных форм сигнала. В первую очередь серия ориентирована на функции генератора импульсов.

Кроме того, прибор поддерживает программную эмуляцию популярных аналоговых генераторов импульсов - Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110; это упрощает замену устаревших приборов на приборы серии PulseMaster в составе автоматизированных систем.

• Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
• Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
• Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память 1 Мб (опция 4/8 Мб), режим сегментации;
• Размах 16 Впик на нагрузке 50 Ом;
• Разрешение 10 пс при задании временных параметров импульса;
• Параллельный 16 битный выход;
• Встроенный частотомер до 100 МГц;
• ПО ArbConnection для формирования сигнала произвольной формы;
• Интерфейсы ДУ: USB, LAN, GPIB;
• Гарантия 5 лет.
