- Производитель: АКИП
- Код товара: 13566
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
850 590₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3207
Расширенное описание на АКИП-3207 в формате PDFГенератор сигналов высокочастотный АКИП-3207.pdf

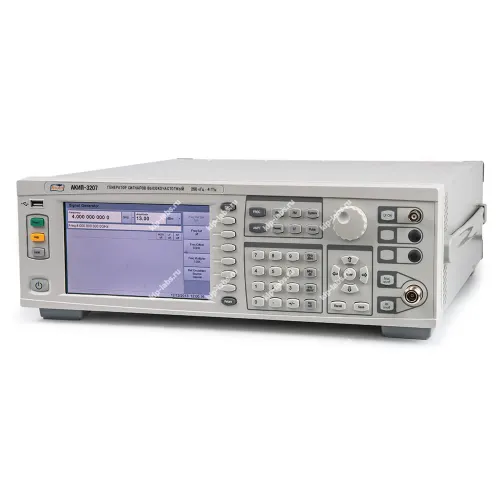

Кратко о модели: АКИП-3207 - Генератор сигналов высокочастотный
Прибор АКИП-3207 - это высокочастотный генератор сигналов от АКИП. Он рассчитан на формирование как непрерывных, так и модулированных ВЧ-сигналов в лабораторных и сервисных условиях, при этом устройство ориентировано на проведение наладочных и диагностических операций.
Модель относится к классу генераторы сигналов, за счёт этого её используют при проверке приёмников, калибровке трактов и тестировании элементной базы радиоэлектронных систем. Благодаря этому АКИП-3207 оказывается востребован на этапах настройки и контроля параметров.
Таким образом устройство пригодно там, где требуется воспроизведение стабильного ВЧ-тона и оценка характеристик радиочастотных цепей; в некоторых задачах важна дискретность настройки, а в иных - наличие функций самокалибровки и интерфейса RS-232C.
Ключевые особенности
- Формирование стабильных высокочастотных сигналов с поддержкой различных видов модуляции.
- Используется как источник тестовых сигналов при наладке и проверке радиоэлектронных устройств.
- Интуитивный интерфейс управления и рабочие режимы, адаптированные под лабораторные измерения.
- Компактная конструкция и конструктивные решения, облегчающие размещение в стендах и испытательных комплектах.
Где применяется
- Стендовые и лабораторные испытания радиотехнической аппаратуры.
- Наладка и диагностика приёмопередающих трактов.
- Калибровка и проверка чувствительности входных каскадов.
- Практические занятия и обучение по радиоэлектронике и методам измерений.
Описание генератора АКИП-3207
Серия генераторов АКИП-3207 предназначена для получения сигналов заданной природы и формы, обладающих параметрами, необходимыми для измерительных задач. Такие сигналы применимы при выполнении разных видов тестирования и проверок.
Эксплуатационные характеристики модели, прочный корпус и рациональные массогабаритные показатели обеспечивают удобство использования в лабораторной и сервисной практике; что позволяет эффективно интегрировать прибор в существующие измерительные комплексы.
Отличительные особенности:
- Разрешение по частоте 0, 1 Гц;
- Выходной уровень: - 127 дБм ... 13 дБм;
- Разрешение по амплитуде: 0,01 дБм;
- Фазовый шум: < - 115 дБн /Гц (отстройка на 20 кГц от несущей 1 ГГц);
- Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
- ЖК - дисплей с диагональю 17,8 см;
- Интерфейсы: LAN , GPIB , USB - Device;
- Вход внеш. модулирующего сигнала.
Технические характеристики:
| Параметр | Значение | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходная частота | |||||||||||||||||||||||
| Диапазон | 250 кГц ...4 Г Гц | ||||||||||||||||||||||
| Дискретность установки | 0,1 Гц | ||||||||||||||||||||||
| Погрешность установки | ± 1 ×10-7 (есть вход внеш. о порной частоты 10 МГц) | ||||||||||||||||||||||
| Нестабильность | ± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С | ||||||||||||||||||||||
| Выходной уровень | |||||||||||||||||||||||
| Диапазон | минус 127 ...13 дБм | ||||||||||||||||||||||
| Разрешение | 0,01 дБ | ||||||||||||||||||||||
| Погрешность установки | < ± 1 дБ (несущая ˃ 100 кГц, минус 120...13 дБм , АРУ вкл., 20 ̊С...30 ̊С) | ||||||||||||||||||||||
| ВЧ выход | N тип, 50 Ом | ||||||||||||||||||||||
| КСВН | < 1,8 при уровне < 0 дБм | ||||||||||||||||||||||
| Плотность фазовых шумов | < минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц | ||||||||||||||||||||||
| Паразитная ЧМ | ≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц） | ||||||||||||||||||||||
| Гармоники несущей | < минус 30 дБн при уровне < 0 дБм | ||||||||||||||||||||||
| Негармонические составляющие | < минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц | ||||||||||||||||||||||
| Амплитудная млодуляция (внутр./внеш.) | |||||||||||||||||||||||
| Глубина модуляции | 0 ... 100 % (разрешение 0,1 %) | ||||||||||||||||||||||
| Частота модуляции | 20 Гц ... 20 кГц (разрешение 1 Гц) | ||||||||||||||||||||||
| Искажение | < 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%) | ||||||||||||||||||||||
| Частотная модуляция (внутр./внеш.) | |||||||||||||||||||||||
| Девиация частоты | 20 Гц ... 100 кГц (разрешение 1 Гц) | ||||||||||||||||||||||
| Частота модуляции | 20 Гц ... 80 кГц (разрешение 1 Гц) | ||||||||||||||||||||||
| Искажение | < 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц) | ||||||||||||||||||||||
| Фазовая модуляция (внутр./внеш.) | |||||||||||||||||||||||
| Девиация фазы | 0 ... 10 рад ( F мод < 10 кГц ); 0 ... 5 рад (10 кГц < F мод < 20 кГц) | ||||||||||||||||||||||
| Разрешение | 0,01 рад | ||||||||||||||||||||||
| Частота модуляции | 300 Гц ... 20 кГц | ||||||||||||||||||||||
| Искажение | < 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад) | ||||||||||||||||||||||
| Импульст=ная модуляция (внутр./внеш.) | |||||||||||||||||||||||
| Подавление в паузе | ＞ 60 дБ | ||||||||||||||||||||||
| Время нарастания/спада | < 60 нс | ||||||||||||||||||||||
| Длительность импульса | 400 нс ...500 мс (разрешение 100 нс) | ||||||||||||||||||||||
| Период следования | 40 мкс ... 2 с (разрешение 100 нс) | ||||||||||||||||||||||
| Частота меандра | 0,5 Гц...1,0 МГц (разрешение 0,1 Гц) | ||||||||||||||||||||||

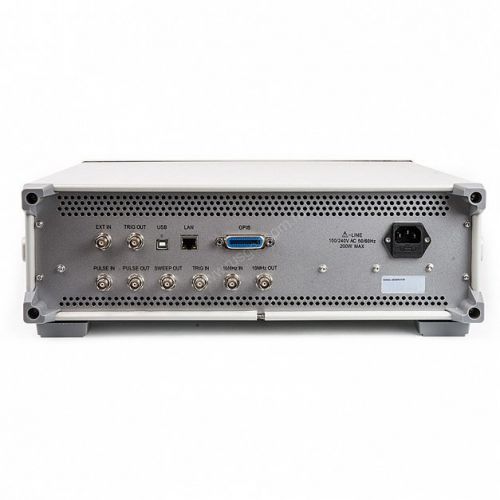

| Выходы/Вход | |||||||||||||||||||||||
| Выход ОГ | 10 МГц, > 0,35 Вскз (BNC, 50 Ом) | ||||||||||||||||||||||
| Вход ОГ | 10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом) | ||||||||||||||||||||||
Общие характеристики | ЖК-дисплей | Диагональ 17,8 см, разрешение: 800 х 480 точек | Напряжение питания | 100 – 240 В (автовыбор), 47,5 ~52,5 Гц; | Потребляемая мощность | Не более 50 В | Рабочая температура | 0...40 °С | Интерфейсы | LAN, GPIB, USB-Device | Габаритные размеры | 410 × 130 × 400 мм (ШхВхГ) | Масса | 10 кг | | |||||||||
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов высокой частоты АКИП-3207 | 1 |
| Соед. кабель BNC-BNC | 1 |
| Руковдство по программированию | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63411-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
