Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 13445
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADG-1010

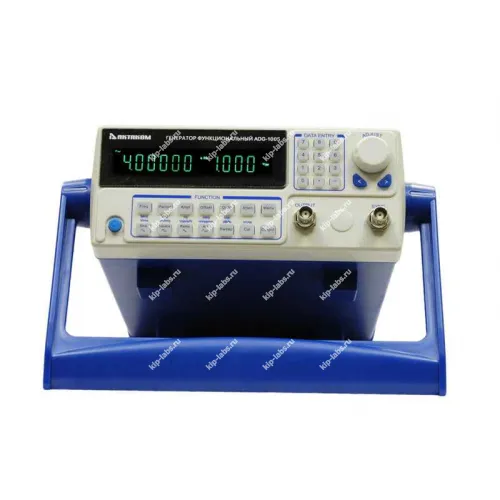

Назначение и принцип: ADG-1010 Генератор сигналов функциональный
ADG-1010 - функциональный генератор сигналов от Актаком, сконструированный для формирования эталонных электрических импульсов в лабораторных и сервисных условиях, при этом прибор рассчитан на применение при наладке и тестировании.
Настройка ключевых параметров выполняется через последовательное выставление частоты и амплитуды. Форма выходного сигнала может переключаться между типовыми режимами, при этом допускается дискретная регулировка и подключение внешних интерфейсов для дистанционного контроля; устройство относится к классу генераторы сигналов.
Функциональные опции
Прибор обеспечивает формирование основных форм сигналов и базовые операции модуляции, что позволяет оперативно адаптировать выход под конкретную задачу.
- Выходные формы: синусоидальные, прямоугольные, треугольные
- Регулировка амплитуды и частоты
- Задание смещения уровня и ручная установка нулевого смещения
- Режимы модуляции и смены формы сигнала
На практике допустима дискретная подстройка параметров. При калибровке уместно использование стандартных протоколов обмена для интеграции в тестовые стенды.
Сферы использования
В работе ADG-1010 применяют для наладки электронных цепей и тестирования модулей в сервисных лабораториях, что позволяет проводить всестороннюю проверку и отладку компонентов.
При эксплуатации прибор используют как источник опорных и тестовых сигналов в инженерных исследованиях. Кроме того, на практике устройство целесообразно задействовать в учебных лабораториях и на участках контроля качества; при калибровке и удалённом управлении уместна совместимость с внешними интерфейсами, а точный набор опций определяется конкретной модификацией.
Дополнительная комплектация:
- Амплитудный усилитель АКТАКОМ AVA-1408
- Амплитудный усилитель АКТАКОМ AVA-1420
- Амплитудный усилитель АКТАКОМ AVA-1745
- Амплитудный усилитель АКТАКОМ AVA-1804
- Амплитудный усилитель АКТАКОМ AVA-1810
Описание генератора сигналов функциональног ADG-1010:
Частотный диапазон: 10 мкГц...10 МГц(Sin), DDS, разрешение 10 мкГц, амплитуда вых. сигнала 0-10 Впп (50 Ом)/0-20 Впп (откр.); 16 форм сигналов; погрешность опорного генератора: 50 ppm; частота сэмплир.: 100 Мсэмп; разреш. ЦАП – 8 бит; глубина памяти – 1К; смещение, свипирование по частоте (лин., логарифм), синхрон. SYNC. Интерфейс: USB. SCPI-программирование. Дисплей: ВФД. Размеры: 297х212х102 мм. Вес: 2 кг.
В генераторах ADG-1010 реализована технология DDS (прямой цифровой синтез частоты), которая обеспечивает точную установку частоты (50 ppm) и быстрый переход между значениями, что позволяет снизить уровень искажений и организовать управление по USB через SCPI-команды.
Технические характеристики:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Частота | Диапазон (синус) | 10 мкГц ... 10 МГц | ||||
| Диапазон (меандр) | 10 мкГц ... 5 МГц | |||||
| Диапазон (другие типы) | 10 мкГц...1 МГц | |||||
| Разрешение | 10 мкГц, 6 цифр | |||||
| Точность установки | ± 50 ppm | |||||
| Характеристики сигнала | Количество форм | 16 типов, включая 3 стандартных: синус, меандр, пила | ||||
| Количество точек | 1024 | |||||
| Частота дискретизации | 100 Мвыб/с | |||||
| Разрядность | 8 бит | |||||
| Коэффициент гармоник (синус) | <-40 дБн (< 5 МГц); <-40 дБн (≥ 5 МГц); | |||||
| Время нарастания/спада (меандр, импульс) | < 35 нс | |||||
| Коэфф.заполнения (импульс) | 0,1 ...99,9 % | |||||
| Асиметрия (пила) | 0,0...100,0% | |||||
| Амплитуда | Диапазон (импеданс 50 Ом) | 0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц) | ||||
| Диапазон (открытый контур) | 0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц) | |||||
| Разрешение | 1 мВп-п (амплитуда >2 Вп-п), 0,1 мВп-п (амплитуда ≤2 Вп-п) | |||||
| Смещение | Диапазон | ±5 В (импеданс 50 Ом), ±10 В (открытый контур) | ||||
| Разрешение | ±5 мВ | |||||
| Свипирование | Диапазон | полный | ||||
| Время | 50 мс...500 с | |||||
| Закон | линейный, логарифмический | |||||
| Выход синхронизации | Сигнал | меандр, фронт нарастания ≤20 нс | ||||
| Уровень | TTL | |||||
| Интерфейс | USB | |||||
| Питание | 220...240 В / 50...60 Гц | |||||
| Габаритные размеры | 322 х 256 х 102 мм | |||||
| Вес | 2 кг | |||||
Комплект поставки:
| Наименование | Количество |
|---|---|
| енератор ADG-1010 | 1 шт |
| Шнур питания | 1 шт |
| Кабель соединительный BNC-BNC | 1 шт |
| Руководство по эксплуатации | 1 экз |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
