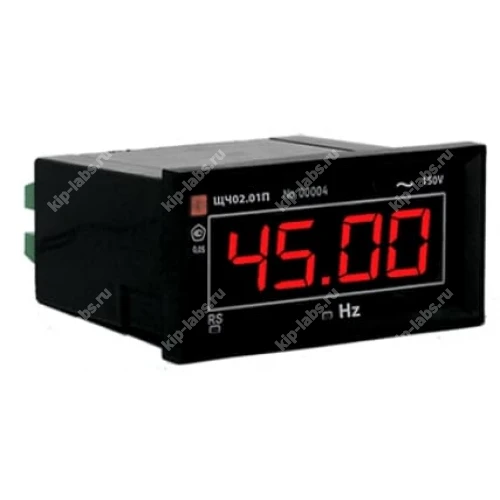

Назначение и принцип: Частотомер ЩЧ02.01П
Частотомер ЩЧ02.01П предназначен для измерения частоты периодически повторяющихся электрических сигналов. Входной сигнал проходит предварительную обработку, после чего в течение заданного интервала подсчитывают количество импульсов, что даёт цифровое значение частоты; Производитель: Электроприбор (г. Чебоксары) .
На практике прибор применяют для измерений в лабораторных условиях и на промышленных площадках; при эксплуатации его также интегрируют в типовые стенды контроля и системы учёта, при этом требуется согласование уровней и импедансов. Уместно учитывать дискретность индикации и требования к процедурам самокалибровки; дополнительно целесообразно обращать внимание на поддержку последовательных интерфейсов, например частотомеры.
Функциональные опции
Ниже перечислены характерные режимы и возможности, которые учитывают при эксплуатации приборов данного класса. При калибровке применяют эталонные источники частоты для проверки точности.
- индикатор выводит частоту в цифровом виде;
- входной тракт выполняет формирование/шабрение сигнала для корректного подсчёта импульсов;
- поддерживаются режимы усреднения показаний и удержания результата;
- предоставлена возможность выбирать длительность измерительного окна;
- реализованы интерфейсы для передачи данных в зависимости от исполнения прибора.
Сферы использования
В работе частотомер используют при наладке и контроле радиоэлектронной аппаратуры, а также на испытательных стендах и в метрологических лабораториях. При эксплуатации приборы применяют для поверки генераторов и при отладке схем связи.
- научно-исследовательские лаборатории;
- производственные участки радиоэлектронной продукции;
- средства контроля и испытательные стенды;
- сервисы метрологии и поверки.
Габаритный чертеж
Описание частотомера ЩЧ02.01П
Цифровые частотомеры ЩЧ02.01П предназначены для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.
Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входного напряжения, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов. Приборы могут иметь диапазон измерений частоты (нормальная область измерения частот) от 10 до 9999 Гц, разрядность 4,0.
Диапазон преобразования частоты может быть любой в пределах диапазона измерений. Приборы имеют возможность изменения диапазона преобразования частоты потребителем в процессе эксплуатации.
Преимущества:
- Уникальные габаритные размеры: ЩЧ02.01П - 96x48x90 мм
- Класс точности: 0,05 (при измерении)
- Большой размер индикаторов: ЩЧ02.01П – 20 мм
- Возможность программирования: параметров интерфейса, положения десятичной точки, уровней срабатывания дискретных выходов (уставок), диапазона преобразования частоты в выходной аналоговый сигнал, диапазона изменений аналоговых выходов (только для диапазонов 0…20 мА, 4…20 мА, 0…10…20 мА, 4…12…20 мА)
- Приборы имеют режимы редактирования программируемых параметров, калибровки, диагностики индикации, регулировки уровня яркости свечения индикаторов с помощью кнопки (кроме ЩЧ02.01П) или по интерфейсу RS485
- Межповерочный интервал – 10 лет
- Расширенный рабочий диапазон температур: -40 С…+50 С
- Приборы могут иметь диапазон измерений частоты (нормальная область измерения частот) от 10 до 9999 Гц, разрядность 4,0.
Технические характеристики ЩЧ02.01П
| Параметр | Значения |
|---|---|
| Отображение информации | |
| Светодиодная индикация (единичные и семисегментные индикаторы) | - четырехзначный семисегментный светодиодный индикатор для отображения значений частоты переменного тока; - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов |
| Дополнительные возможности | Подключение модулей индикации или табло по интерфейсу RS485 |
| Телеизмерение | |
| Диапазон входного напряжения | 150 В, 250 В, 500 В |
| Диапазон преобразования частоты | От 45 до 55 Гц (по умолчанию) Диапазон преобразования частоты может быть любым в пределах диапазона измерений частот от 10 до 9999 Гц |
| Класс точности | При измерении частоты входного сигнала – 0,05; При преобразовании – 0,5 |
| Максимальный диапазон показаний | От 0 до 9999 |
| Время измерения | 0,1 с |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Пределы основной погрешности | Измерение частоты: 0,05 %; Преобразование частоты: 0,5 % |
| Гальваническая развязка выходных цепей, цепей питания | Есть |
| Кратковременные перегрузки по входному сигналу с кратностью | Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10. |
| Входное сопротивление при измерении напряжения переменного тока | (10,005) МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 0 или 1; протокол Modbus RTU; Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек. |
| Аналоговые выходы | Количество: 0, 1, 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА |
| Телеуправление | |
| Дискретные выходы | Количество: 0, 1, 2; Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В, 100 мА |
| Питание | |
| Напряжение питания | - 5В - (5 0,25) В постоянного тока; - 12В - (12 0,6) В постоянного тока; - 24В - (24 1,2) В постоянного тока; - 5ВН - (5 +4/-0,5) В постоянного тока; - 12ВН - (12 +6/-3) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); - 24ВН - (24 +12/-6) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); Приборы ЩЧ02.01П обеспечивают резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В. |
| Мощность потребления от цепи питания, не более | ЩЧ02.01П - 3,2 В•А |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование | - через программу «Конфигуратор» (интерфейс RS485) |
| Параметры перепрограммирования | - параметры индикации: обновление индикации, положение десятичной точки, выбор типа и параметров шкалы, параметры отображения; - параметры интерфейса: адрес прибора, скорость передачи, паритет, стоп-бит; - параметры измерительной части: вид измерения, калибровка входного сигнала, время измерения, значение зоны нечувствительности; - параметры дискретного выхода; - параметры аналогового выхода |
| Условия эксплуатации | |
| Рабочий диапазон температур | От -40 до +50 С |
| Степень защиты | IP50 |
| Монтаж | В щит |
| Сечение проводов | 2,5 мм2 |
| Максимальная перегрузка по входному сигналу (длительность) | 150 % (2 ч) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 36 мес. |
| Средний срок службы, не менее | 20 лет |
| Средняя наработка на отказ | 200000 ч |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 64095-16 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
