АСН-8323 Частотомер

Описание модели: АСН-8323 Частотомер

Прибор АСН-8323 предназначен для контроля частоты периодически повторяющихся сигналов, при этом рассчитан на эксплуатацию в лабораторных и производственных условиях; изготовитель - Актаком.

Устройство выполняет измерение частоты и оценку стабильности сигнала. Модель относится к группе частотомеры, при необходимости возможны дискретные замеры и применение интерфейсов для передачи данных.

Преимущества

Ниже собраны основные характеристики прибора, тем самым даётся оперативное представление о его возможностях.

• Удобная система управления и простота считывания результатов.
• Компактные габариты корпуса, упрощающие переноску и установку на рабочем месте.
• Стабильная работа при продолжительных измерениях благодаря продуманной конструкции.

Область применения

АСН-8323 применяют при наладке и ремонте радиотехнического оборудования; это позволяет проверять соответствие частотных параметров требуемым нормам. Кроме того, прибор востребован при поверках генераторов и в учебных лабораториях.

При необходимости возможна организация дискретных измерений и подключение к компьютеру через стандартные интерфейсы.

Описание частотомера АСН-8323.

Назначение портативного частотомера АСН-8323:

Универсальный частотомер АСН-8323, предназначен для измерения частоты, периода, длительности импульса и скважности сигнала. Прибор обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейса USB / LAN позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений. Старшие модели обеспечивают оценку мощности входного сигнала.

Портативный частотомер АСН-8323: измерение частоты по входам А и В 0,1 Гц ... 120 МГц, по входу С (опция) 1 МГц ... 8 ГГц; диапазон длительностей импульсов 10 нс ... 10 с; входной импеданс 1 МОм 20 пФ, 50 Ом; интерфейс связи с ПК (опция) USB 1.1 / LAN; питание + 5,5 ... 6 В / 220 В; габаритные размеры 260х210х70 мм; масса не более 2 кг.

Особенности портативного частотомера АСН-8323:

• Измерение частоты по входам А, B, С (опция);
• Измерение периода по входам А, B;
• Измерение уровня сигнала по входам А, B, С (опция);
• Измерение длительности импульсов по входам А и В;
• Измерение скважности импульсов по входам А и В;
• Измерение скорости вращения;
• Измерение интервала между импульсами по каналу А и каналу B;
• Измерение длительности импульса , в том числе с накоплением статистики (размер выборки устанавливается пользователем);
• Статистическая обработка результатов измерений (усреднение, медиана, девиация, среднеквадратическое, RMS), фиксация минимального, максимального и среднего значений;
• Математические функции для сигналов одного или двух каналов (что позволяет производить измерения параметров: скорость, давление или температура, индицируемых непосредственно в тех единицах, которые необходимы);
• Одновременный вывод двух показаний измерения;
• Удержание показаний;
• Режим относительных измерений (измеряется отклонение текущей частоты от начальной);
• Режим часов и секундомера;
• Внешняя синхронизация;
• Внешнее тактирование;
• Управляемый уровень переключения входных формирователей каналов А и В;
• Выход опорного генератора 5 МГц;
• Работа прибора в комплексе с компьютером со связью по USB;
• Удаленное управление и сбор данных с помощью специального программного обеспечения;
• Двухстрочный буквенно-цифровой дисплей;
• Графическое отображение уровня мощности входного сигнала;
• 2 основных канала измерения + дополнительной ВЧ канал;
• Интерфейс связи с ПК (опция) USB 1.1 / LAN.

Технические характеристики портативного частотомера АСН-8323:

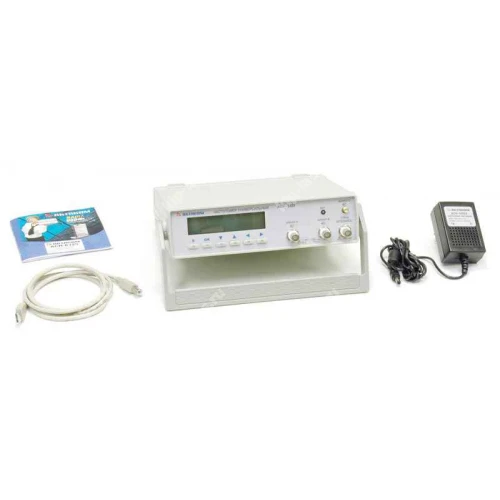

Комплект поставки АСН-8323
