- Производитель: АКИП
- Код товара: 13355
- Доступность: В наличии
-
458640₽
- С учетом НДС 458640₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: АКИП-5107/2

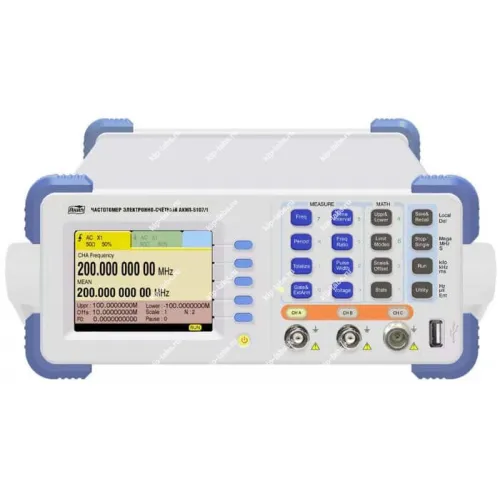

Описание электронно-счётного частотомера АКИП-5107/2
Частотомер электронно-счетный АКИП-5107/2 предназначен для измерения частоты, периода, временных интервалов, отношения частот, длительности и скважности (коэффициента заполнения) импульсов и фазового сдвига между сигналами, а также способен производить счет импульсов.
Отличительные особенности:
- Диапазон частот Канал 1 / Канал 2: 0,001Гц ... 225 МГц;
- Максимальное разрешение при измерени временных интервалов: 100 пс;
- Диапазон частот Канал 3: от 100 МГц до 1,5 ГГц;
- Погрешность опорного генератора: 1х10-7 (опция: менее 5х10-8 в год);
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
- Измерение пик. входного напряжения (Канал 1/ Канал 2);
- Математические функции для частотных измерений: "х (множитель), + (смещение)";
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений;
- Запуск измерений: внутренний (авто), внешний (Ext);
- Вход внешнего ОГ (5/ 10 МГц - автовыбор), выход ОГ;
- Высокое разрешение (10 разрядов/ секунда);
- Память: 9 профилей настроек (запись / вызов);
- Цветной графический ЖКИ (QVGA);
- Интерфейс: USB, RS-232C и LPT, опционально GPIB.
Технические характеристики частотомера АКИП-5107/2
| Параметр | Значения |
|---|---|
| Каналы 1, 2 | |
| Диапазон частот* | 0,001 Гц ... 225 МГц |
| Диапазон периодов | 4,44 нс ... 1000 с |
| Диапазон временных интервалов | 1 нс ... 1000 с (максимальное разрешение 100 пс) |
| Фазовый сдвиг | 0 ... 3600 |
| Длительность импульсов | 5 нс ... 1000с |
| Скважность | 0,1 ... 99,9 % |
| Счет импульсов | 0 ... 1х1015 |
| Входное напряжение (Uпиковое) | 5,00 В … +5,00 В (разрешение 10 мВ) |
| *- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции меньше/равно 30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности. | |
| Параметры входа канал 1/2 | |
| Входное сопротивление | 1 МОм //45 пФ и 50 Ом |
| Динамический диапазон | 30 мВ ... 1,5 Вскз (синусоидальный); 100 мВ ... 4,5 Вп-п (прямоугольный, импульс) |
| Связь по входу | Открытый и закрытый вход (DC, AC) |
| Тип соединителя | BNC |
| Канал 3 | |
| Диапазон частот | 100 МГц ... 1,5 ГГц |
| Параметры входа канала 3 | |
| Входное сопротивление | 50 Ом |
| Динамический дипапазон | 30 мВ…1,5 Вскз (синусоидный сигнал) |
| Связь по входу | Закрытый вход (АС) |
| Входной аттенюатор | Х1/ х10 |
| Тип соединителя | BNC |
| Измерительные функции | |
| Время счета | 1 мс - 500 с (+ t внеш. запуск) |
| Статистика | 2… 2000 (число выборок) |
| Отношение частот | Канал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1 |
| Внутренний опорный генератор | |
| Погрешность опорного генератора | +/- 1х10-7 (за 1 год) |
| Частота | 10 МГц (синус) |
| Амплитуда | 1 Вп-п |
| Общие характеристики | |
| Разрядность индикатора | Максимально 12 |
| Тип индикатора | Цветной графический ЖКИ (QVGA) |
| Интерфейс | RS-232C, USB (host), LPT |
| Напряжение питания | приблизительно 198-242 В; 50 / 60 Гц (35 ВА) |
| Габаритные размеры (ШхВхГ) | 240 х 105 х 380 мм |
| Масса | 2,5 кг |
Комплект поставки частотомера АКИП-5107/2
| № | Наименование | Количество |
|---|---|---|
| 1 | Частотомер электронно-счетный АКИП-5107/2 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Измерительный кабель (BNC) | 2 |
| 4 | Кабель USB | 1 |
| 5 | Кабель RS232 | 1 |
| 6 | Предохранитель | 1 |
| 7 | Руководство по эксплуатации на CD-диске | 1 |
Дополнительная комплектация:
- Интерфейс GPIB;
- Опция 101 - Термостатированный опорный генератор (ОГ) менее 5х10-8;
- Термостатированный опорный генератор (ОГ) 3х10-8.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 78953-20 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
