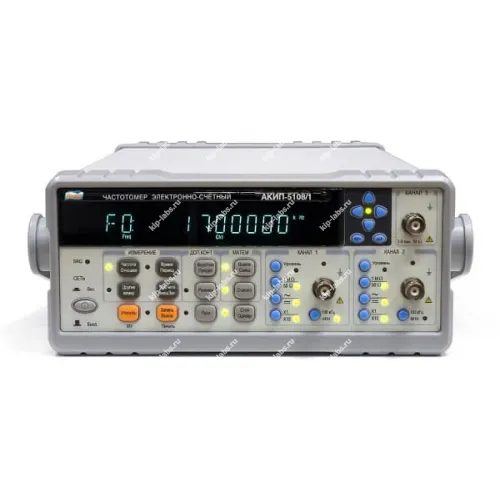

Частотомер АКИП-5108/1

Назначение и принцип: Частотомер АКИП-5108/1

Частотомер, выпускаемый АКИП, предназначен для определения частоты как синусоидальных, так и импульсных сигналов, при этом корпус и электроника спроектированы для непрерывной работы в составе лабораторных стендов и испытательных установок. При необходимости прибор интегрируют в автоматизированные измерительные комплексы, например в линейку частотомеры.

Аппарат выполняет подсчёт импульсов в заданные интервалы времени и отображает результаты на индикаторе, что позволяет оперативно получать измеренные значения. При эксплуатации предусмотрена синхронизация с внешними опорными сигналами и экспорт данных для последующей обработки.

Функциональные опции

• Реализованы различные режимы счёта: непрерывный подсчёт и режимы с усреднением.
• Пользователь может регулировать длительность временного окна и разрешающую способность; это позволяет подбирать компромисс между скоростью обновления показаний и точностью.
• Предусмотрена настройка входной развязки и адаптация под разные уровни сигналов для обеспечения стабильности съёма данных.
• Измеренные значения выводятся на индикатор и формируются в цифровом виде для передачи во внешние системы обработки.
• При необходимости доступна дискретность показаний, возможность самокалибровки и подключение по интерфейсу RS-232C.

Сферы использования

• На практике прибор применяют при наладке и диагностике радиочастотной аппаратуры, в том числе генераторов и приёмников.
• В испытательных и калибровочных лабораториях частотомер используют для контроля частоты опорных и тестовых сигналов.
• В составе измерительных стендов он выполняет автоматизированный сбор показаний и передачу результатов в систему учёта.

Описание частотомер АКИП-5108/1:

1 и 2 канал с диапазоном частот до 150 МГц (доступ к изм. Кан 2- только при управлении по интерфейсу ДУ). Канал 3 до 500 МГц (BNC типа). Разрешение при измерении временных интервалов 7 нс. Статистика для частотных измерений (среднее, минимум, максимум, относительные значения/PPM, СКО, девиация Аллана). Автоматический допусковый контроль для частотных измерений. Флуоресцентный VFD-дисплей. Входной импеданс 50 Ом/ 1 МОм (переключаемый)

Отличительные особенности:

• Высокопроизводительный частотомер с диапазоном измерений: до 500 МГц;
• Диапазон частот Кан 1: 0,14 мГц …150 МГц;
• Диапазон частот Кан 3: 100.. 500 МГц;
• Погрешность ОГ: ± 2х10-7 , (опция < 5x10-8 в год);
• Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
• 4 математических функции для частотных измерений;
• Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
• Автоматический допусковый контроль для частотных измерений;
• Высокое разрешение (9 разрядов/ секунда);
• Память: 9 различных профилей настроек;
• Интерфейс RS-232C, USB;
• Опции: GPIB.

Технические характеристики:

Комплект поставки:
