Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Pendulum
- Код товара: 13386
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
1 018 215₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: CNT-91R

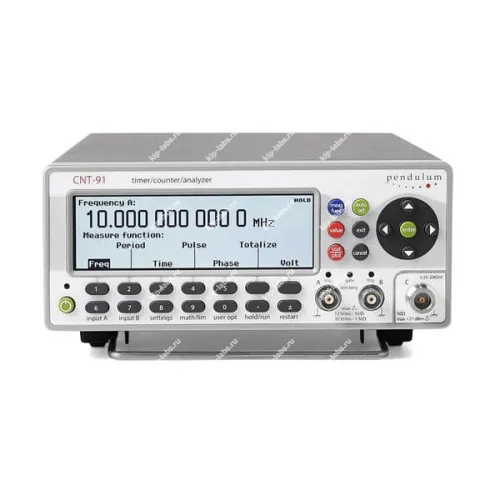

Описание модели: Частотомер CNT-91R
CNT-91R - первый частотомер серии «90» от Pendulum, оснащённый рубидиевым опорным генератором; модель является развитием частотомера CNT-91 и сочетает в одном корпусе продуманную конструкцию и высокую точность частотно‑временных измерений, что позволяет использовать его в задачах, требующих стабильного опорного сигнала.
Прибор располагает набором функций и технических параметров, открывающих различные варианты применения. При этом реализована интеллектуальная система запуска от входного сигнала; частотомер регистрирует широкий перечень типов входных сигналов, включая пакеты импульсов, модулированные сигналы (АМ, FM) и зашумлённые сигналы, а программируемый импульсный выход обеспечивает выдачу высокостабильного синхросигнала в диапазоне 0,5 Гц…50 МГц. Аппарат органично вписывается в класс частотомеры и нечувствителен к внешним электромагнитным помехам, что упрощает эксплуатацию.
Преимущества
Прибор может служить портативным образцовым средством в метрологических службах и лабораториях, при необходимости его используют в научно‑исследовательских институтах и на промышленных предприятиях радиоэлектронной отрасли. Небольшое время выхода на рабочий режим и быстрый прогрев делают CNT-91R пригодным для полевых работ, в том числе для калибровки опорных генераторов базовых станций GSM.
Дискретность показаний и наличие возможности сохранения настроек в памяти прибора упрощают повседневную эксплуатацию и обмен данными с внешними системами; кроме того, интерфейсы USB и КОП обеспечивают удобную передачу измерений на ПК для дальнейшей обработки.
Область применения
Частотомер используют в метрологических службах как портативный эталон и в научно‑исследовательских работах для анализа и отладки источников колебаний; при необходимости его применяют для калибровки основного опорного генератора в базовых станциях GSM и аналогичных системах. Также прибор целесообразен для сличения параметров различных источников опорной частоты и для частотного анализа при исследовании и настройке генераторов (ОГ, ЗГ и др.).
Ключевые особенности
- 2 канала: А, В (опция - канал С)
- Частотный диапазон 0,001 Гц … 300 МГц (опции до 3/ 8/ 14/ 20 ГГц)
- Высокая стабильность опорного генератора: 5x10-11 (рубидий)
- Скорость измерений: до 250 К в секунду, внутренняя память 3,5 М
- Разрешение: 12 разрядов при времени измерения 1 с
- Временное разрешение для однократного измерения 50 пс
- Программируемый импульсный выход: 0,5 Гц … 50 МГц
- Режим анализа джиттера частоты и модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)

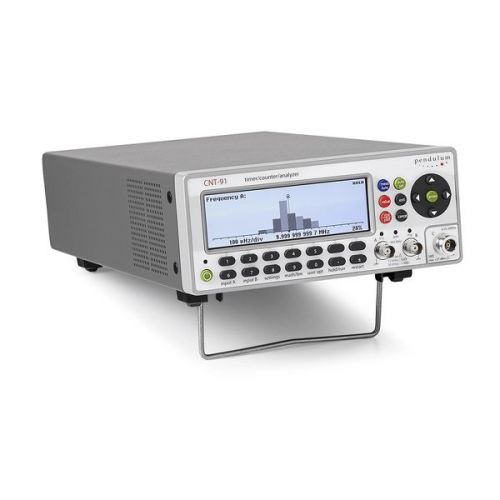

- Дисплей с возможностью числового (14 разрядов, разрешение 320x97) и графического представления результатов (статистика: уход, гистограммы, отклонение/девиация Аллана)
- Внутренняя память настроек прибора: 17 профилей (10 с защитой)
- Скорость передачи на ПК: 2600 измерений /сек (15000/сек в пакетном режиме с предварительной обработкой)
- Небольшое время прогрева (~12 мин до 5x10-10)

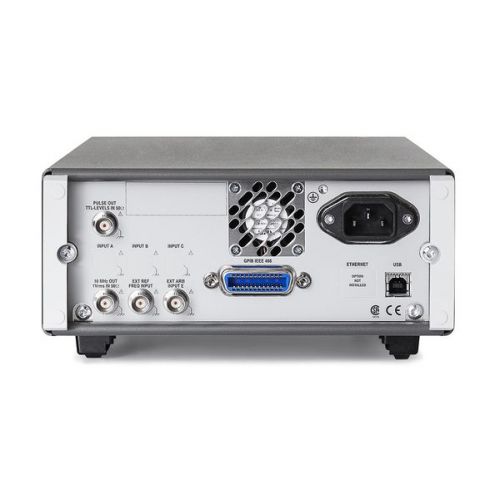

- Интерфейсы USB и КОП
Технические характеристики частотомера CNT-91R
| Параметр | Значения |
|---|---|
| Измерение частоты | Диапазон измерений: 0,001 Гц … 400 МГц Разрешение: 12 разрядов (при времени счета 1 с) |
| Измерение периода усредненного сигнала | Диапазон измерений: 3,3 нс … 1000 с Разрешение однократное измерение: 50 пс (12 азрядов за 1 с при усреднении) |
| ОТНОШЕНИЕ А/В, В/А, С/А, С/В | Диапазон измерений: 10-9 … 1011 |
| Измерение периода Back-to-back по входам А,B (CNT-91) | 4 мс - 500 с, разрешение 50 пс RMS |
| Длительность импульсов | Диапазон измерений: 3,3 нс … 106 с Минимальная длительность: 3,3 нс |
| Подсчет импульсов | Режимы: А, В, А+В, А-В, А/В Диапазон: До 10^10 |
| Коэффициент заполнения | Диапазон: 0,000001 … 0,999999 в диапазоне частот 0,1 Гц – 400 МГц |
| Интервал времени А-В, В-А, А-А, В-В | Диапазон: -5 нс…+106 с -106…+106 с при интеллектуальном расчете |
| Фазовый сдвиг «А относительно В» | Диапазон измерений -180°…+360° Разрешение 0,001° до 10 кГц, 1° свыше 10 МГц Диапазон частот До 160 МГц |
| Измерительный вход | Макс. входной уровень: 350 В (до 440 Гц), 12 В (до 1 МГц) при 1 МOм 12 В при 50 Ом Максимальная чувствительность: 10 мВ (до 50 МГц) 30 мВ (свыше 50 МГц) Входной импеданс: 1 МОм или 50 Ом Уровень запуска: Разрешение 2,5 мВ Ослабление х1, х10 Диапазон (х1): 30 мВ – 10 В Фильтр низких частот: 100 кГц – аналоговый 1 Гц - 50 МГц – цифровой |
Комплектация частотомера CNT-91R
| Наименование | Количество |
|---|---|
| Прибор | 1 |
| Сетевой шнур | 1 |
| Руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 70888-18 |
| Производитель | PENDULUM |
| Страна производитель | Польша |
| Гарантия (мес.) | 36 |
