- Производитель: АКИП
- Код товара: 13368
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
199 550₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ч3-85/7
Расширенное описание на Ч3-85-7 в формате PDF.pdf
Обновление серии электронно-счётных частотомеров АКИП Ч3-85.pdf
Назначение и принцип: Ч3-85/7 - Частотомер электронно-счётный
Частотомер электронно-счётный Ч3-85/7 используется для определения частоты электрических сигналов; при этом устройство выполняет подсчёт импульсов в заданный опорный интервал времени и производит цифровую обработку результатов, что упрощает считывание показаний. В описании производителя АКИП изложены основные методические подходы к конструированию подобных приборов.
В работе счётчик принимает внешний сигнал через входной тракт и формирует цифровую оценку частоты; отдельные узлы предварительной обработки отделены от блока счёта, что повышает устойчивость измерений и облегчает техническое обслуживание. Для соотнесения с аналогичными устройствами см. раздел частотомеры.
Функциональные опции
Прибор оснащён набором стандартных режимов измерения и средствами индикации. Ниже приведены основные возможности, доступные при эксплуатации.
- несколько режимов входного согласования и обработки сигналов;
- цифровая индикация результата с разрядностью, принятой для моделей данного класса;
- возможность работы с гармоническими и импульсными сигналами;
- опции синхронизации временной базы и внешней эталонной частоты;
- функции сохранения и отображения промежуточных результатов.
При калибровке прибор обеспечивает воспроизводимость показаний, что удобно при регулярной поверке и сверке с эталонными источниками.
Сферы использования
На практике Ч3-85/7 эксплуатируют в лабораториях, на производственных стендах и при наладке радиоаппаратуры. Это даёт возможность оперативно получать цифровые значения частоты для последующего анализа.
При эксплуатации допускается интеграция с внешними системами контроля и учёта, что облегчает включение прибора в технологические процессы. Поддержка дискретности показаний и возможности интеграции упрощают использование в автоматизированных комплексах.

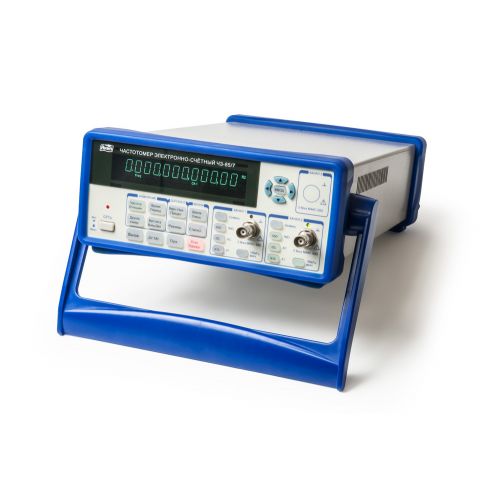

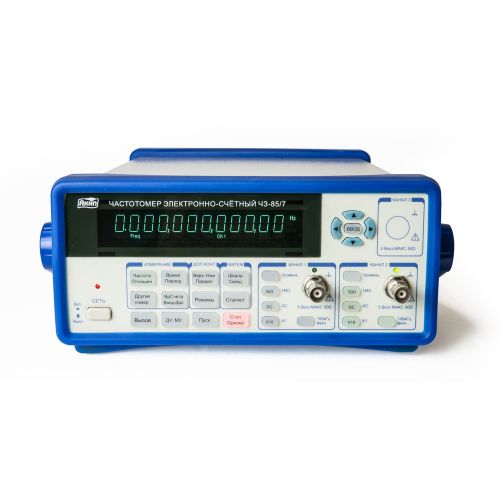

Описание электронно-счётного частотомера Ч3-85/7
Частотомер электронно-счётный Ч3-85/7 реализован на основе сверхбольших интегральных схем и ПЛИС. В приборе предусмотрены функции измерения частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз и отношения частот.
Устройство обладает перестраиваемым
| Параметр | Значения | |
|---|---|---|
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 5 нс … 1000 с | |
| Разрешение | однократное измерение - 150 пс | |
| 12 разрядов за 1 с при усреднении | ||
| Динамический диапазон | 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс) | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 5 нс … 1000 с | |
| Динамический диапазон | 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Диапазон частот | Опция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц; Опция 3: 6,5 ГГц … 12,4 ГГц; Опция 4: 6,5 ГГц … 16 ГГц | |
| Входное напряжение | Опция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм; Опция 3: -18 дБм …+10 дБм; Опция 4: 6,5 ГГц …12,4 ГГц ≤ -18 дБм…+10 Бм; 12,4 ГГц …16 ГГц ≤ -15 дБм…+10 дБм | |
| Вх. сопротивление | 50 Ом, (разъем тип N – розетка) | |
| Связь по входу | AC (закрытый вход) | |
| Аттенюатор | x1, x10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | |
| Защита по входу | 50 Ом: 5 Вскз
1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз; Опция 4: +25 дБм | |
| Диапазон измерений | ±1,999 В пост./ ±19,99 Впост / Авто | |
| Сопротивление входа | 1 МОм | |
| Погрешность измерения | ±0,6 %*Uконечное | |
| Врем. интервалы (кан. 1 и 2) | 0 – 10000 с | |
| Длит. импульса | 10 нс ... 5000 с | |
| Скважн. импульсов | 1 … 99 % | |
| Счет импульсов | 0 … 1х1013 | |
| Фазовый сдвиг | 0° … 360° | |
| Отношен. частот | Кан1/ Кан2 | |
| Тип ОГ | Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) | |
| Интерфейс | USB, RS-232 (GPIB - Опция 5) | |
| Память | 15 профилей настроек (запись/вызов) | |
| Напряжение питания | 100…240 В, 50 / 60 Гц; <35 ВА | |
| Габаритные размеры | 375 x 105 x 235 мм | |
| Масса | 4,2 кг | |
Комплект поставки частотомера Ч3-85/7
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронно-счётный частотомер Ч3-85/7 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель BNC | 1 |
| 4 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75631-19 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
