- Артикул: Ч3-85/5

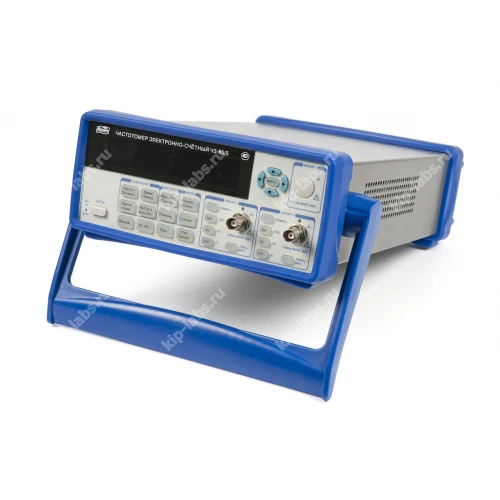

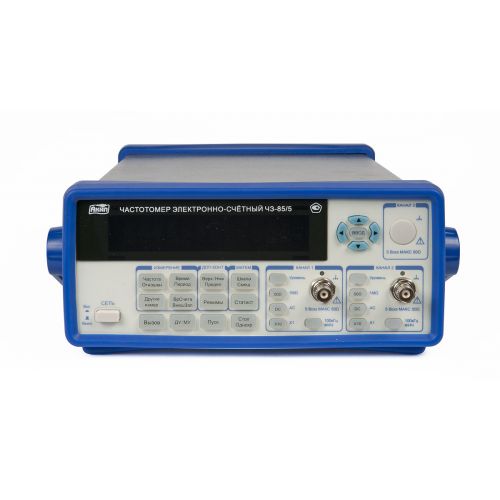

Описание электронно-счётного частотомера Ч3-85/5:
Электронно-счетный частотомер Ч3-85/5 построен на сверхбольших интегральных схемах и технологии ПЛИС, оснащен функциями измерения частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз, отношения частот.
Частотомер Ч3-85/5 имеет перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления, высокую производительность, широкий измерительный диапазон, высокую чувствительность и точность, малый размер, они просты в управлении. Эот частотомер можно применять для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.

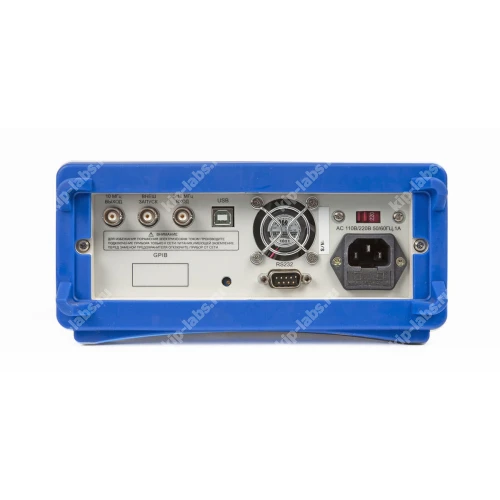

В частотомере предусмотрена возможность работы в составе автоматизированной системы измерений по стыкам RS-232, USB или GPIB/КОП.
Отличительные особенности частотомера Ч3-85/5:
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц);
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
- Стандартное число каналов (до 200 МГц): 1 изм. вход;
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
- Погрешность опорного источника: 2×10-7 /год, опции: 5×10-8, 5×10-10;
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
- Макс. разрешение индикатора: 12 разрядов;
- Память: 20 профилей настроек (запись/вызов);
- Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%);
- Интерфейсы USB, RS-232 (стандартно), GPIB (опция);
Технические характеристики Ч3-85/5:
| Параметр | Значения | |
|---|---|---|
| Канал 1 | ||
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 5 нс … 1000 с | |
| Вх. напряжение | 50 мВскз … 1 Вскз | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Канал 3 (опция) | ||
| Диапазон частот | Опция 1 | 100 МГц … 3 ГГц |
| Опция 2 | 200 МГц … 6,5 ГГц | |
| Опция 3 | 6,5 ГГц … 12,4 ГГц | |
| Опция 4 | 6,5 ГГц … 16 ГГц | |
| Период | Опция 1 | : 0,33 нс … 10 нс |
| Опция 2 | 0,15 нс … 1,6 нс | |
| Опция 3 | 0,08 нс … 0,15 нс | |
| Опция 4 | 0,0625 нс … 0,15 нс | |
| Входное напряжение | Опция 1 | -27 дБм …+19 дБм |
| Опция 2 | 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм | |
| 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм | ||
| Опция 3 | -18 дБм … +10 дБм | |
| Опция 4 | 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм | |
| 12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм | ||
| Вх. сопротивление | 50 Ом | |
| Связь по входу | AC (закрытый вход) | |
| Параметры входа | ||
| Аттенюатор | ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | |
| Защита по входу | 50 Ом: 5 Вскз | |
| 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик) | ||
| > 100 кГц – 5 Вскз | ||
| Опция 4: +25 дБм | ||
| Измерительные функции | ||
| Врем. интервалы (кан. 1 и 2) | 10 нс – 10000 с | |
| Длит. импульса | 10 нс ... 5000 с | |
| Скважн. импульсов | 1 … 99 % | |
| Счет импульсов | 0 … 1х1013 | |
| Фазовый сдвиг | 0° … 360° | |
| Отношен. частот | Кан1/ Кан2 | |
| Опорный генератор 10 МГц | ||
| Тип ОГ | Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7), | |
| Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) | ||
| Стандарт частоты рубидиевый | ||
| FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) | ||
| Общие данные | ||
| Максимальное разрешение | 10 разрядов | |
| Число каналов | 2 канала (до 200 МГц) | |
| 3 канал (опция) | ||
| Опции расширения частотного диапазона | для 3 канала | 100 МГц … 3 ГГц |
| 200 МГц … 6,5 ГГц | ||
| 6,5 ГГц … 12,4 ГГц | ||
| 6,5 ГГц … 16 ГГц | ||
| Измерение временных интервалов | Да | |
| Интерфейс | USB | |
| RS-232 (GPIB - Опция 5) | ||
| Память | 20 профилей настроек (запись/вызов) | |
| Напряжение питания | 220 В (1± 10%) частота (50 / 60 Гц); <35 ВА | |
| Габаритные размеры | 375 × 105 × 235 мм | |
| Масса | 3,7 кг | |
Принцип работы частотомера Ч3-85/5
В частотомерах реализован метод мультициклового синхронного преобразования, при котором частота тест-сигнала и частота тактовых импульсов подсчитываются и записываются в раздельные регистры. Все вычислительные функции запрограммированы в микроконтроллере. Благодаря синхронной функции управления (синхронизации времени счета с входным сигналом), нет ошибки квантования. На рисуке представлена блок-диаграмма работы частотомтера.
Комплект поставки частотомера Ч3-85/5:
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронно-счётный частотомер Ч3-85/5 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель BNC | 1 |
| 4 | РЭ | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 56478-14 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
