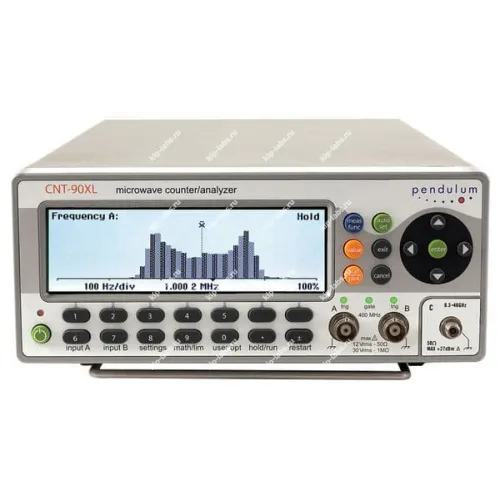

Частотомер CNT-90XL (60ГГц)

Кратко о модели: Частотомер CNT-90XL (60ГГц)

Прибор CNT-90XL-60ГГц предназначен для точного определения частоты, периода, фазы и рабочего цикла в диапазонах, задаваемых пользователем; он также выполняет анализ временных и частотных характеристик до 60 ГГц, статистическую обработку результатов и выполнение математических операций над полученными данными. Модель из семейства Pendulum комплектуется графическим интерфейсом и расширенным управлением измерительными процедурами, что позволяет интегрировать её в существующие измерительные комплексы.

Наличие интерфейсов GPIB/USB обеспечивает подключение к персональному компьютеру и совместную работу с программным обеспечением TimeView для регистрации, анализа и архивации измерений. За счёт этого обмен данными и последующая обработка результатов выполняются в удобном автоматизированном режиме.

Уместно отметить, что в ряде задач может потребоваться дискретный режим работы или функции самокалибровки; такие опции целесообразно использовать в зависимости от требований к точности. Также устройство подходит для интеграции в системы с интерфейсами обмена данных, включая стандартные компьютерные соединения.

Ключевые особенности

• Частотный диапазон: 0,002 Гц … 60 ГГц
• 3 канала: А, В, С
• Измерения частоты непрерывных колебаний (НГ), ИМ сигналов, в том числе с внутриимпульсной линейной частотной модуляцией (ЛЧМ)
• Встроенный измеритель СВЧ мощности (канал С)
• Анализ параметров ИМ-сигналов (опция 28): длительность импульса от 30 нс, длительность в паузе от 100 нс, частота заполнения до 60 ГГц, пиковая мощность до +13 дБмВт
• Высокая скорость измерений: до 250 К в секунду
• Объем внутренней памяти: 750 К
• Высокое разрешение по частоте: 12 разрядов при времени измерения 1 с, от 100 пс при временных измерениях
• Статистика (сред, мин, макс, отн. значения, СКО), построение гистограмм и трендов, автоматический допусковый контроль для частотных измерений
• Режим анализа модуляций (в т.ч. ЧМ), с помощью ПО TimeView (опция 29/90)
• 14-разрядный дисплей с возможностью графической визуализации результатов измерений, разрешение 320x97 точек
• Погрешность опорного источника (в год): ±2x10-7 (OCXO), до ±1,5x10-8 (опция 40/90)
• Батарейное питание (опция 23/90)
• Интерфейсы USB и КОП

Где применяется

Частотомер используют для метрологического контроля и испытаний в радиотехнических лабораториях, при разработке и настройке источников частоты, а также при проверке параметров передающих и приемных устройств; при этом он удобен для задач, требующих анализа временных и частотных характеристик до 60 ГГц. В итоге прибор может применяться в научно-исследовательских работах, производственном контроле и калибровочных процедурах, где важна статистическая обработка и архивирование данных с помощью ПО.

Технические характеристики частотомера CNT-90XL-60ГГц

Комплектация частотомера CNT-90XL-60ГГц
