- Производитель: ПрофКИП
- Код товара: 13378
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
225 000₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКиП Ч3-87

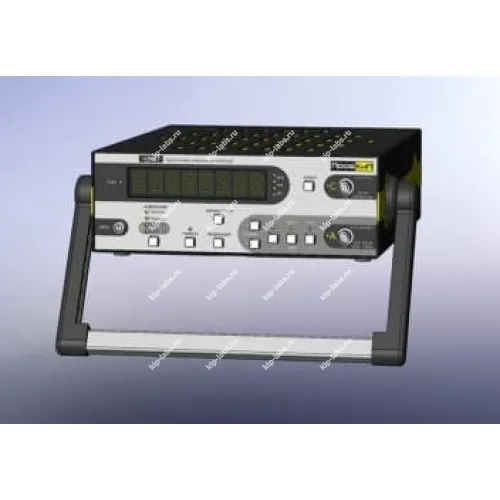

Описание модели: Частотомер электронно-счетный ПрофКиП Ч3-87
Частотомер электронно-счетный Ч3-87 используется для измерения частоты электрических сигналов, при этом прибор разработан и выпускается компанией ПрофКИП.
Отнесён к классу частотомеры, что позволяет приёму и преобразованию входных сигналов, а результаты выводятся на цифровой индикатор.
При необходимости обращают внимание на дискретность показаний и требования к подключению к внешнему оборудованию, при этом дополнительно оценивают потребность в самокалибровке и интерфейсах для обмена данными.
Также уместно оценивать дискретность показаний. При необходимости рассматривают опции самокалибровки и интерфейсы обмена данными.
Преимущества
Приведённые ниже свойства формируют общее представление о приборе. Это помогает быстро оценить его функциональные возможности.
- Цифровой индикатор для считывания показаний.
- Стабильность отсчётов при длительной работе.
- Функции фильтрации и коррекции входного сигнала.
- Удобство интеграции в стендовые измерения.
Область применения
Устройство используют при наладке, калибровке и контроле частоты генераторов, что позволяет применять его также при испытаниях электронных плат и модулей.
Полное описание универсального частотомера ПрофКИП Ч3-87:
Частотомер универсальный ПрофКИП Ч3-87 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса и временных интервалов, отношения частот двух сигналов, а также для счёта числа событий на заданном интервале времени. При этом прибор может работать как автономно, так и в составе информационно-измерительных систем.
Применяется при настройке, испытаниях и калибровке приёмопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств, тем самым наличие дистанционного управления и возможность передачи данных на внешние регистрирующие устройства обеспечивают использование прибора в измерительных и технологических системах, управляемых ЭВМ.
Технические характеристики частотомера универсального ПрофКиП Ч3-87:
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерений частоты, Гц | |
| - вход А | от 0,001 до 400·106 |
| - вход С | от 0,3·109 до 8·109 |
| Относительная погрешность измерений частоты | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входов А, В | |
| Относительная погрешность измерений частоты | df = ± (d0 + Dtp / tc) |
| для входов B*, C | |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±1×10-6 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±8×10-6 |
| Диапазон измерений периода, с | |
| - вход А | от 2,5·10-9 до 1000 |
| - вход С | от 150·10-12 до 3,3·10-9 |
| Относительная погрешность измерений периода | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входа А, В | |
| Относительная погрешность измерений периода | df = ± (d0 + Dtp / tc) |
| для входа B*, C | |
| Диапазон измерений длительности импульсов, с | от 5·10-9 до 1000 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 5·10-9 до 1000 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 |
| до 999 999 999 999 | |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора | 0,3 |
| на нагрузке 50 Ом, В, не менее | |
| Входное сопротивление каналов А, В, Ом | 1·106; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
| Электропитание: | |
| напряжение сети питания, В | 220±22 |
| частота сети питания, Гц | 50±0,5 |
| Условия эксплуатации: | |
| – температура окружающей среды, ºС | от +15 до +25 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры прибора (ш×в×г), мм, не более | 280´340´90 |
| Масса прибора, кг, не более | 5,5 |
Комплект поставки частотомера универсального ПрофКиП Ч3-87:
| Характеристики | Значения |
|---|---|
| Частотомер универсальный ПрофКиП Ч3-87 | 1 шт. |
| Руководство по эксплуатации ПРШН.411142.003-2020 РЭ | 1 экз. |
| Формуляр ПРШН.411142.003-2020 ФО | 1 экз. |
| Методика поверки РТ-МП-7871-551-2020 | 1 экз. |
| Шнур питания SCZ-1 | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
