- Производитель: АКИП
- Код товара: 13365
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
106 675₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-5105/1

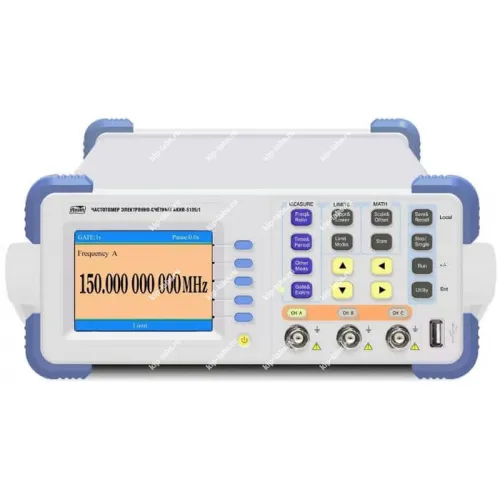

Кратко о модели: АКИП-5105/1 - Частотомер электронно-счётный
Устройство АКИП-5105/1 предназначено для выполнения измерений частоты электрических сигналов и рассчитано на эксплуатацию в лабораторных и технологических условиях. Производитель - АКИП, а модель относится к группе частотомеры.
В основе прибора лежит электронно-счётный метод регистрации импульсов, что позволяет определять частоту по числу зафиксированных сигналов. Благодаря этому достигается точный подсчёт событий при измерениях.
За счёт прочного корпуса прибор годится для работы вне стерильной лабораторной среды, поэтому его можно применять и в полевых условиях. При планировании замеров следует учитывать дискретность показаний; вопросы самокалибровки уточняются в сопроводительной документации.
Интеграция с системами учёта реализуется через стандартные интерфейсы, что упрощает передачу данных на внешние устройства. Вопросы о самокалибровке и дополнительных опциях содержатся в паспорте прибора.
Ключевые особенности
- электронно-счётный метод измерений
- регистрация импульсов с последующим вычислением частоты
- адаптация для эксплуатации в лабораториях и технологических помещениях
- возможность передачи результатов на внешние приборы
Где применяется
- проведение лабораторных измерений и стендовых испытаний
- наладка и проверка радиоэлектронной аппаратуры
- производственный контроль параметров сигналов
- использование в телекоммуникационных и измерительных комплексах
Описание: АКИП-5105/1 - электронно-счётный частотомер
Прибор АКИП-5105/1 выполняет измерения частоты, периода и временных интервалов, а также позволяет определять отношение частот и длительность сигналов. Кроме того, устройство фиксирует фазовый сдвиг между сигналами, определяет скважность (коэффициент заполнения) и осуществляет счёт импульсов.
Интерфейсы стандартизированы для удобства обмена данными с внешними системами; при необходимости возможна подробная настройка профилей измерений.
Отличительные особенности:
- Диапазон частот Канал 1/ Канал 2: 0,14 мГц …150 МГц;
- Диапазон частот канала 3: 100…500 МГц;
- Расширение частотного диапазона канала 3: до 1,5 ГГц …9 ГГц (в зависимости от опции);
- Погрешность опорного генератора: +/- 1х10-7;
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
- Математические функции для частотных измерений: х (множитель), + (смещение);
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений;
- Запуск измерений: внутренний (авто), внешний (Ext);
- Вход внешнего опорного генератора (5/ 10 МГц - автовыбор), выход опорного генератора;
- Высокое разрешение (9 разрядов/ секунда);
- Память: 9 различных профилей настроек;
- Цветной графический ЖКИ (QVGA);
- Интерфейс: USB, RS-232C и LPT;
- Опции: №2-6 (1,5/ 2,5/ 3 / 6/ 9 ГГц), GPIB (КОП).
Технические характеристики частотомера АКИП-5105/1
| Параметр | Значения |
|---|---|
| Каналы 1, 2 | |
| Диапазон частот | 0,14 мГц ... 150 МГц (каналы 1, 2); Канал 2: 100 МГц ... 1,5 ГГц (с опцией 6) |
| Диапазон периодов | 7 нс ... 7000с (0,7 нс ... 10 нс - с опцией 6) |
| Диапазон временных интервалов | 20 нс ... 7000 с |
| Фазовый сдвиг | 0 ... 360° |
| Длительность импульсов | менее 20 нс при периоде следования не более 100 с |
| Скважность | 1 ... 99 % при периоде следования не более 100 с |
| Счет импульсов | 0 … 1х1012 |
| Канал 3 | |
| Диапазон частот | 100 МГц ... 500 МГц |
| Параметры входа | |
| Входное сопротивление | 1 МОм / 45 пФ и 50 Ом (каналы 1 и 2) |
| Динамический диапазон | 30 мВ ... 1,5 В - диапазон частот до 100 МГц; 50 мВ ... 1,5 В - диапазон частот 100 МГц ... 1,5 ГГц; 30 мВ ... 1 В - диапазон частот 1,5 ГГц ... 9 ГГц; |
| Связь по входу | Каналы 1 и 2: открытый и закрытый вход (DC/AC); Канал 3: закрытый вход, 50 Ом |
| Внутренний опорный генератор | |
| Погрешность | +/- 1х10-7 (за 1 год) |
| Частота | 10 МГц (синус) |
| Амплитуда | 1 Вп-п |
| Общие характеристики | |
| Разрядность индикатора | Максимально 12 |
| Тип индикатора | Цветной графический ЖКИ (QVGA) |
| Интерфейс | RS-232C, USB (host), LPT |
| Напряжение питания | приблизительно 198 ... 242 В; 50 / 60 Гц (35 ВА) |
| Габаритные размеры (ШхВхГ) | 240 х 105 х 380 мм |
| Масса | 2 кг |
Комплект поставки частотомера АКИП-5105/1
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронно-счётный частотомер АКИП-5105/1 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Измерительный кабель | 2 |
| 4 | Кабель RS232 | 1 |
| 5 | Руководство по эксплуатации на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 78953-20 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
