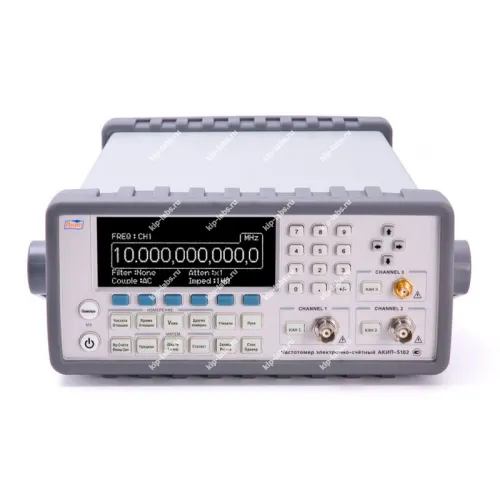

АКИП-5102 - Частотомер электронно-счётный

Назначение и принцип: АКИП-5102 - Частотомер электронно-счётный

Электронно-счётный частотомер АКИП-5102 используют для измерения частоты периодических сигналов в лабораторных и стендовых испытаниях, при этом прибор может быть встроен в оборудование производителя АКИП.

Аппарат подсчитывает количество импульсов за заданный интервал времени и на этой основе вычисляет значение частоты. Устройство принимает синусоидальные и прямоугольные сигналы, что позволяет интегрировать его с приборами из группы частотомеры.

При эксплуатации задают время счета и пороговые уровни входа, тем самым упрощая подстройку прибора под различные амплитуды сигналов.

На практике дискретность измерений определяется настраиваемым временем счета; при калибровке возможна программная корректировка параметров.

Функциональные опции

• Режимы прямого подсчёта и усреднения результатов;
• Параметризуемое время счета для управления дискретностью измерений;
• Совместимость с различными типами входных сигналов и внешним опорным генератором;
• Вывод данных во внешние системы и возможность встраивания в автоматизированные стенды.

Сферы использования

В работе прибор применяют в лабораторных исследованиях, приёмно-испытательных комплексах и сервисных мастерских. При этом АКИП-5102 используют для проверки частоты и диагностики сигналов; кроме того, устройство может входить в состав систем сбора и обработки данных для радиоизмерительные приборы.

Дополнительная комплектация АКИП-5102:

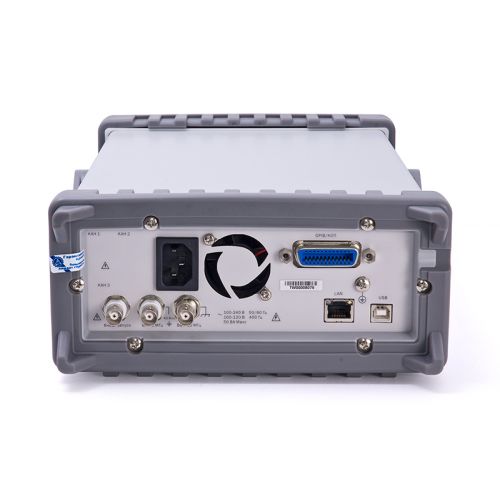

• Дополнительные входы (CH1/CH2/CH3) на тыльной панели;
• Рубидиевый опорный генератор;

Описание электронно-счётного частотомера АКИП-5102:

Электронно-счётный частотомер АКИП-5102 предназначен для измерения частоты, отношения частот между каналами, периода, фазового сдвига между сигналами, пикового напряжения, счета импульсов, длительности и скважности импульсов, временных интервалов в диапазоне от 0,5 наносекунд до 100 000 секунд, а также времени спада или нарастания импульсов (длительность фронта). Кроме этого, доступна возможность подсчета количества импульсов за определенный промежуток времени или непрерывный управляемый счет.

При помощи АКИП-5102 можно проводить большое количество измерений в разных метрологических, измерительных и исследовательских приложениях в диапазоне до 6 ГГц. В основе работы частотомера АКИП-5102 лежит технология цифровой обработки сигнала в режиме реального времени. Она обеспечивает единовременный анализ потока входных сведений, вычисление и получение новых данных индикатора.

При выполнении измерений обеспечивается математическая и статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана.

Отличительные особенности частотомера АКИП-5102:

• Измерение частоты до 6 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов, пикового напряжения, счет импульсов;
• 3 измерительных входа: канал 1, канал 2, канал 3, вход и выход опорной частоты (опция: три дополнительных входа на задней панели);
• Погрешность опорного генератора: ±2×10-6, опционально ±2×10-8/±5×10-10;
• Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);
• Автоматический допусковый контроль для частотных измерений;
• Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;
• Память на 20 профилей настроек (запись/вызов);
• Программная калибровка;
• Интерфейсы USB, LAN, GPIB;
• Совместим с протоколом LXI;

Технические характеристики АКИП-5102:

Комплект поставки частотомера АКИП-5102:
