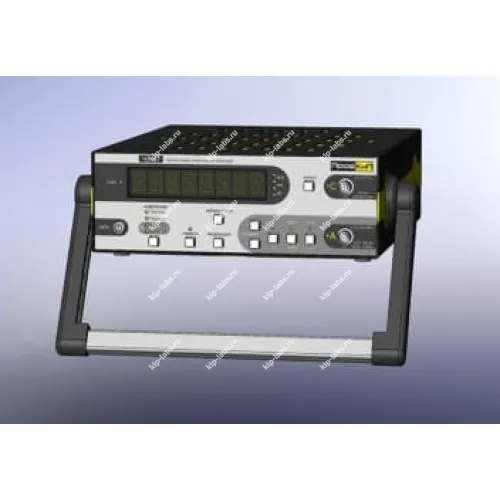

Назначение и принцип: Частотомер электронно-счетный ПрофКиП Ч3-87-101
Прибор используют для определения частоты периодических электрических сигналов; конструкция рассчитана на эксплуатацию как в лабораторных условиях, так и в полевых работах, при этом изделие выпускается производителем ПрофКИП.
Устройство применяется в процедурах контроля частоты и относится к семейству частотомеров. При калибровке уместно учитывать дискретность показаний. В работе бывает полезна организация передачи данных и сохранения результатов.
Функциональные опции
Прибор имеет основной набор функций, что позволяет его включать в типовые измерительные цепи и использовать совместно с другими средствами автоматизации.
- электронно-счетный принцип регистрации сигналов
- цифровое отображение результатов
- несколько режимов измерения для разных типов сигналов
- портативная конструкция для работы на выезде
- возможность использования в составе автоматизированных систем
Сферы использования
Частотомер применяют при наладке и диагностике радиочастотного оборудования. На практике его используют в учебных лабораториях, сервисных центрах и метрологических подразделениях.
При эксплуатации необходимо учитывать влияние внешних факторов на точность получаемых результатов, что снижает риск получения искажённых показаний.
Описание частотомера универсального ПрофКиП Ч3-87-101:
Модель Ч3-87-101 предназначена для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов; кроме того, устройство измеряет длительность импульса, временные интервалы, отношение частот двух сигналов и считает количество событий за заданный интервал времени. Прибор может использоваться как автономно, так и в составе информационно-измерительных систем.
Устройство применяется при настройке, испытаниях и калибровке приёмо-передающих трактов, фильтров, генераторов, синтезаторов частоты и систем связи, а также в других задачах метрологического контроля; наличие дистанционного управления и возможности вывода данных на внешние регистрирующие устройства делает прибор пригодным для интеграции в информационно-измерительные и технологические комплексы, управляемые ЭВМ. В работе может быть полезна организация передачи результатов и удалённого контроля.
Технические характеристики частотомера универсального ПрофКиП Ч3-87-101:
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерений частоты, Гц | |
| - вход А | от 0,001 до 400·106 |
| - вход С | от 0,3·109 до 8·109 |
| Относительная погрешность измерений частоты | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входов А, В | |
| Относительная погрешность измерений частоты | df = ± (d0 + Dtp / tc) |
| для входов B*, C | |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±5×10-8 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±8×10-6 |
| Диапазон измерений периода, с | |
| - вход А | от 2,5·10-9 до 1000 |
| - вход С | от 150·10-12 до 3,3·10-9 |
| Относительная погрешность измерений периода | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входа А | |
| Относительная погрешность измерений периода | df = ± (d0 + Dtp / tc) |
| для входа B опция 101 | |
| Диапазон измерений длительности импульсов, с | от 5·10-9 до 1000 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 5·10-9 до 1000 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 |
| до 999 999 999 999 | |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора | 0,3 |
| на нагрузке 50 Ом, В, не менее | |
| Входное сопротивление каналов А, В, Ом | 1·106; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
| Электропитание: | |
| напряжение сети питания, В | 220±22 |
| частота сети питания, Гц | 50±0,5 |
| Условия эксплуатации: | |
| – температура окружающей среды, ºС | от +15 до +25 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры прибора (ш×в×г), мм, не более | 280´340´90 |
| Масса прибора, кг, не более | 5,5 |
Комплект поставки частотомера универсального ПрофКиП Ч3-87-101:
| Наименование | Кол-во |
|---|---|
| Частотомер универсальный ПрофКиП Ч3-87 с опцией 101 | 1 шт. |
| Руководство по эксплуатации ПРШН.411142.003-2020 РЭ | 1 экз. |
| Формуляр ПРШН.411142.003-2020 ФО | 1 экз. |
| Методика поверки РТ-МП-7871-551-2020 | 1 экз. |
| Шнур питания SCZ-1 | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
