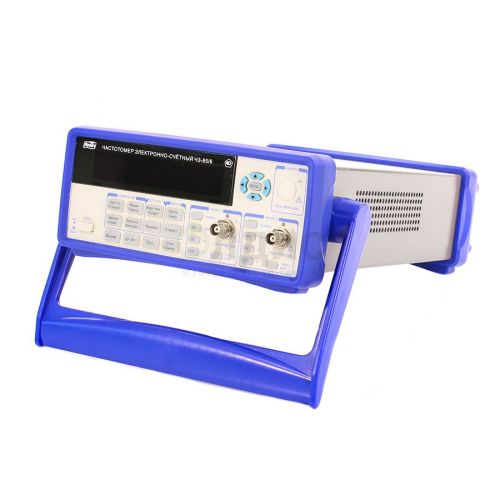

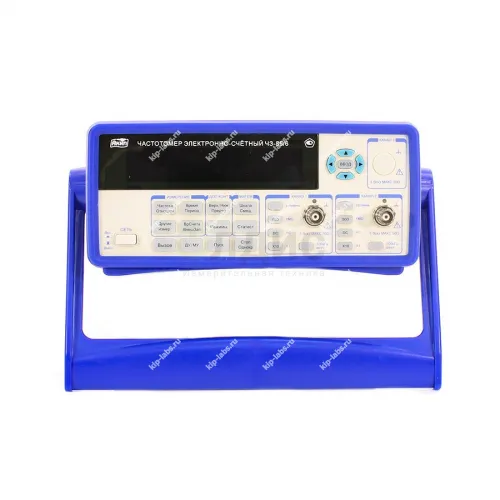

Ч3-85/6 - Частотомер электронно-счётный

Назначение и принцип: Ч3-85/6 - Частотомер электронно-счётный

Ч3-85/6 представляет собой электронно‑счётный частотомер, рассчитанный на измерение частоты электрических сигналов. При этом устройство сконструировано для работы в составе измерительных систем и лабораторных стендов производителя АКИП.

Принцип действия прибора базируется на подсчёте входных импульсов за заранее заданный временной интервал, что позволяет получить величины частоты. В работе такие частотомеры используют для контроля параметров сигналов и для проверки генераторов; обзор модельного ряда доступен в разделе частотомеры.

Функциональные опции

• определение частоты подаваемого сигнала;
• замер периода и учёт числа импульсов;
• режимы усреднения с возможностью выбора длительности измерения;
• вывод результатов на цифровой индикатор;
• возможность включения в автоматизированные стенды.

Сферы использования

На практике Ч3-85/6 применяют в лабораторных исследованиях и при наладке радиотехнических узлов. При этом устройство помогает быстро фиксировать изменения частоты сигнала.

При калибровке обычно контролируют дискретность индикации и стабильность отсчётов. Наличие каналов передачи данных упрощает сбор результатов на удалённой станции. Рамочно: вопросы дискретности показаний и реализации интерфейсов (USB, RS-232, GPIB) учитывают при проектировании измерительных схем.

Описание электронно-счётного частотомера Ч3-85/6

Частотомер Ч3-85/6 выполнен на базе сверхбольших интегральных схем и ПЛИС; прибор оснащён наборами функций для измерения частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз и отношения частот.

Устройство имеет перестраиваемый измерительный частотный диапазон, компактные размеры и простую схему управления; при этом оно характеризуется высокой скоростью обработки, широким измерительным диапазоном, чувствительностью и заявленной точностью. Частотомер применяют для настройки, испытаний и калибровки приёмопередающих трактов, фильтров, генераторов, а также при наладке систем связи и прочих устройств.

Реализована возможность включения частотомера в автоматизированные измерительные комплексы по интерфейсам RS-232, USB или опционально GPIB/КОП.

Принцип работы частотомера Ч3-85/6

В приборе использован метод мультициклового синхронного преобразования: частота тестового сигнала и частота тактовых импульсов подсчитываются и записываются в отдельные регистры, что снижает погрешности измерения. Все вычислительные процедуры выполняются микроконтроллером. Благодаря синхронному управлению - синхронизации времени счёта с входным сигналом - устраняется ошибка квантования. На схеме приведена блок‑диаграмма работы частотомера.

Отличительные особенности частотомера Ч3-85/6:

• Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц);
• Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
• Стандартное число каналов (до 200 МГц): 1 изм. вход;

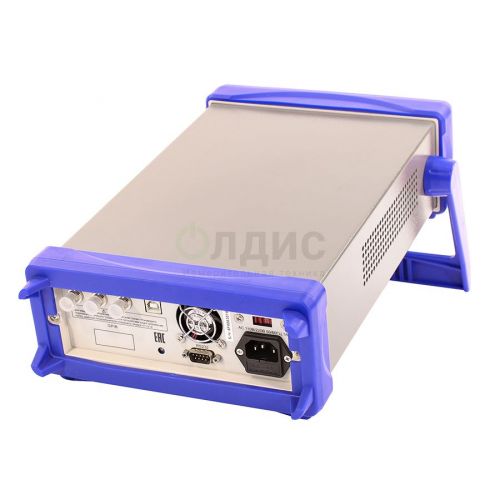

• Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
• Погрешность опорного источника: 2×10-7 /год, опции: 5×10-8, 5×10-10;
• Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
• Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
• Макс. разрешение индикатора: 12 разрядов;
• Память: 20 профилей настроек (запись/вызов);
• Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%);
• Интерфейсы USB, RS-232 (стандартно), GPIB (опция);

Технические характеристики Ч3-85/6:

Комплект поставки частотомера Ч3-85/6
