Дефектоскоп ультразвуковой А1550 IntroVisor

Описание модели: Дефектоскоп ультразвуковой А1550 IntroVisor

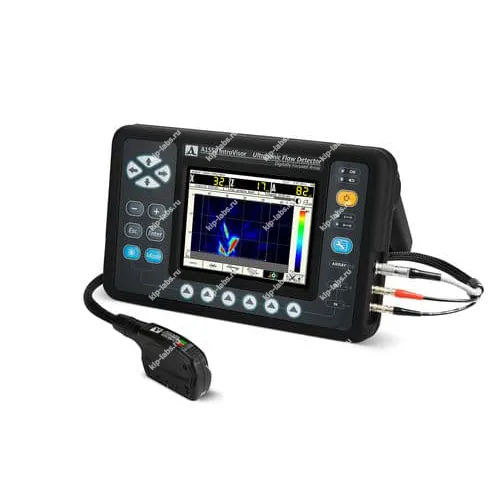

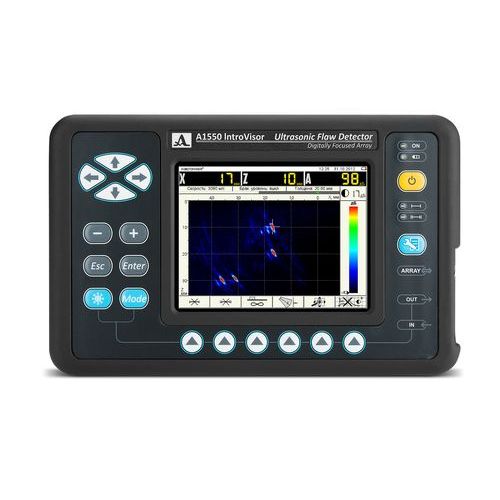

А1550 IntroVisor - компактный универсальный ультразвуковой томограф с цифровой фокусировкой антенной решетки, который формирует изображение внутренней структуры контролируемого объекта в виде сечения в реальном времени; при этом устройство позиционируется как современное представление Ультразвуковые дефектоскопы от АКС ООО, совмещая компактность и функциональность.

Прибор рассчитан на решение большинства задач ультразвуковой дефектоскопии для металлов и пластмасс. Это устройство легкое и удобное в обращении; кроме того, оно упрощает интерпретацию результатов по сравнению с классическими дефектоскопами, так как отображает внутреннюю структуру объекта в режиме реального времени.

Специализированное программное обеспечение ADM - IntroVisor обеспечивает передачу сохранённых данных на внешний ПК для последующей обработки и документирования; что позволяет формировать томограммы и сохранять эхо-сигналы вместе с параметрами контроля для архивирования и дальнейшего анализа.

К прибору предусмотрен набор антенных решёток (АР), адаптированных под разные задачи контроля. Ниже приведён перечень доступных АР, используемых с дефектоскопом-томографом А1550 IntroVisor:

• М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций;
• М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы;
• Решетка антенная M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм;
• Решетка антенная M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.

Конструкция антенных решёток предполагает замену акустического модуля при износе рабочей поверхности, что даёт возможность пользователю самостоятельно менять изношенные элементы без проведения сложных операций и тем самым уменьшать простой при ультразвуковом контроле. Кроме того, допускается притирка сменного модуля под разные диаметры труб, что расширяет диапазон применимых задач контроля.

Преимущества

• Быстрый и производительный поиск дефектов в сварных швах и в деталях из металлов, пластмасс и композитов с подробным документированием результатов контроля;
• Отображение внутренней структуры контролируемого объекта в реальном времени с частотой обновления изображения 25 кадров в секунду;
• Возможность проводить ультразвуковой контроль вдоль сварного шва без поперечного сканирования за счёт большой апертуры антенных решёток и сканирования виртуальным фокусом на дальние расстояния, что сокращает подготовку околошовной поверхности и повышает производительность;
• Высокая частота смены изображений на экране позволяет достигать скорости продольного сканирования до 50 мм/с;
• Формирование В-томограммы в реальном времени с удобными линейками расстояния и глубины для упрощения интерпретации полученных данных;
• Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран;
• Автоматические и ручные измерения уровней сигналов, координат дефектов и их размеров;
• Возможность определения реальных размеров обнаруженных дефектов;
• Измерение расстояний между проявлениями несплошностей по экрану;
• Работа дефектоскопа-томографа основана на цифровой (вычислительной) фокусировке антенной решётки (ЦФА) с построением томограмм, сфокусированных в каждую точку сечения, что обеспечивает оптимальное пространственное разрешение и высокую чувствительность по всей визуализируемой области;
• Чувствительность к различным типам несплошностей;
• Отображение образов вертикально ориентированных дефектов;
• Простое меню основных настроек облегчает оперативный выбор конфигурации под конкретный объект контроля;
• Интуитивный интерфейс с клавишами быстрого доступа к основным параметрам позволяет быстро освоить работу с прибором;
• Прибор можно эксплуатировать специалистам разного уровня подготовки, включая пользователей без предварительного обучения;
• Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с возможностью замены антенной решётки на классический преобразователь;
• Сменные акустические модули антенных решёток;
• Возможность работы как в режиме томографа (В-СКАН), так и в режиме классического дефектоскопа (А-СКАН);
• Поддержка режима сканирования вдоль сварного шва (С-СКАН) с записью результатов в память прибора;
• Компактные габариты;
• Масса прибора - 1,9 кг;
• Быстросъёмный литиевый аккумулятор обеспечивает до 8 часов работы;
• Большой цветной дисплей отображает графическое сечение и результаты измерений координат и уровней сигналов;
• Защитный чехол и комплект ремней «hands free» повышают удобство эксплуатации в труднодоступных местах;
• Рабочий температурный диапазон от –10° до +55 °С обеспечивает эксплуатацию в цеховых, лабораторных и полевых условиях;
• Энергонезависимая память для записи томограмм и эхо-сигналов с возможностью просмотра на ПК без специализированного ПО;
• Соединение по USB для вывода записанных данных на внешний компьютер;
• Специализированное ПО для приёма данных из прибора, дальнейшей обработки, документирования и архивирования.

При необходимости устройство может использоваться как автономно, так и вписываться в существующий рабочий процесс с передачей данных на ПК по USB; это делает прибор удобным для документирования и последующего анализа.

Область применения

Прибор применяется для контроля основного тела конструкций и сварных соединений в деталях из металлов и пластмасс. Также он пригоден для инспекции сварных швов, включая аустенитные соединения, и для задач, требующих оперативного документирования результатов.

Базовый комплект поставки А1550 IntroVisor:

1. А1550 IntroVisor - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором (ультразвукового томографа с цифровой фокусировкой антенной решетки)
2. Цифрофокусируемая Решетка антенная М9065 4.0V60R40X10CS
3. Цифрофокусируемая Решетка антенная M9170 4.0V60R26X10CS
4. Цифрофокусируемая Решетка антенная М9060 4.0V0R40X10CL
5. Кабель LEMO-LEMO одинарный 1,2 м
6. Преобразователь S3568 2.5A0D10CL
7. Преобразователь S5182 2.5A65D12CS
8. Преобразователь S5096 5.0A70D6CS
9. Сетевой адаптер с кабелем 220В-15В
10. Кабель USB A-Micro B
11. Компакт-диск с документацией и ПО
12. Чехол Е14
13. Гель УЗ -30°C...+100°C, 0,1 кг
14. Калибровочный образец V2/25
15. Жесткий кейс М20.

Технические характеристики дефектоскопа-томографа А1550 IntroVisor:
