Назначение и принцип: Дефектоскоп вихретоковый промышленный Вектор-60П

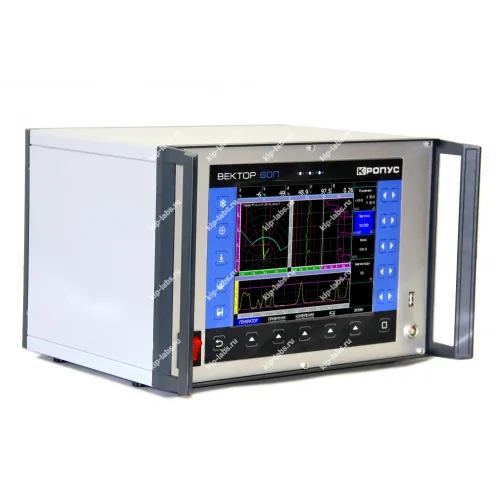

Устройство ВЕКТОР версии 60П - промышленный вихретоковый дефектоскоп, разработанное для автоматизации вихретокового контроля на производственных линиях, предложено компанией Кропус, при этом прибор рассчитан на высокоскоростной автоматизированный контроль и оснащён необходимым функционалом.
Система совместима с накладными и проходными вихретоковыми преобразователями - дифференциальными и абсолютными - работающими на частотах от 10 Гц до 20 МГц. В работе дефектоскоп синхронизирует измерения с прохождением контролируемых изделий через измерительную систему, включающую преобразователь и вспомогательное оборудование, например систему намагничивания и механизмы прижима; подробнее о подобных решениях можно посмотреть на странице дефектоскопы.
Дефектоскоп ВЕКТОР прошёл сертификацию в Федеральном Агентстве по Техническому Регулированию и Контролю. Он внесён в Государственный реестр средств измерений под №33845-12.
Функциональные опции
- Два варианта зон контроля - коробка и сегмент; предусмотрена настройка АСД как по дефекту, так и по отрыву.
- Возможность формирования различных наборов отображаемых графиков на экране.
- Опция выбора видимой области графика для удобного масштабирования сигнала.
- Отображение состояния входных сигналов автоматики в окне результатов контроля.
- Режим работы «электронный самописец».
Сферы использования
На практике прибор используют для интеграции в автоматизированные линии контроля при серийном производстве, что позволяет организовать синхронный осмотр изделий и автоматическую фильтрацию бракованных позиций.
При эксплуатации важна дискретность представления данных и удобство интеграции в верхние уровни управления. Это облегчает подключение к существующим средствам автоматики и настройку оперативного контроля.
Технические характеристики Вектор-60П:
| Характеристики | Значения |
|---|---|
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | от 100 Гц до 10 МГц, с шагом 1, 10,100 и 1000 Гц |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы вектора | 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхрорежим |
| Вид графика | XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный |
| Экран | цветной TFT 800х600 с регулируемой яркостью. |
| Интерфейс | USB, Ethernet |
| Дискретный ввод-вывод | 6 дискретных входов, 4 дискретных выхода, 2 выхода АСД |
| Параметры входных сигналов автоматики | оптопара, 24 В, 10 мА |
| Параметры выходных сигналов автоматики | твердотельное реле, максимум 60 В, 300 мА |
| Разъемы преобразователей | 1 x Lemo 10pin |
| Внешнее питание | 220В, 50Гц |
| Диапазон рабочих температур | от 5º C до +50° C |
| Размер (Д x В x Ш) | 355 мм x 300 мм x 288 мм |
| Масса | не более 5 кг |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 33845-13 |
| Производитель | Кропус |
| Страна производитель | Россия |
