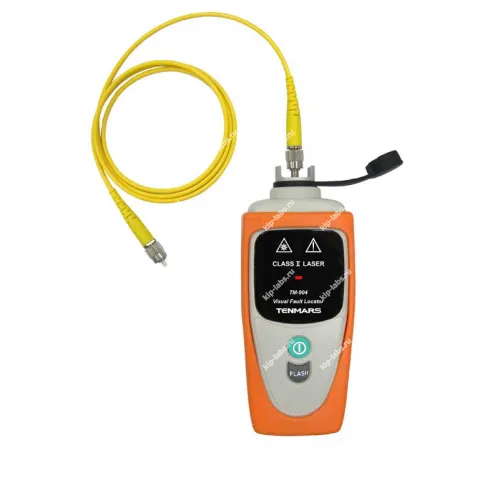

Дефектоскоп TM-904

Описание модели: Дефектоскоп TM-904

TM-904 - оптический дефектоскоп для определения мест повреждений ВОЛС; прибор от Tenmars предназначен для визуального поиска неисправностей в одномодовых (Single-mode/SM) и многомодовых (Multi-mode/MM) волоконных линиях связи.

Лазерный источник может работать как в непрерывном режиме, так и в импульсном (flash/стробоскоп), что позволяет оперативно локализовать дефекты ВОЛС; при этом прибор относится к классу дефектоскопы и применим как при проверке вновь проложенных трасс, так и при диагностике эксплуатируемых сетей.

Если в светопроводящей жиле появляется заметная оптическая неоднородность, лазерный луч, проходя по волокну с прозрачным покрытием, формирует локальную засветку оболочки.

Это проявляется в местах обрывов, брака сварки или дефектов стыка.

Корпус выполнен с прочной защитой от пыли и влаги, а внешний резинопластиковый чехол снижает воздействие ударов и механических нагрузок, тем самым увеличивая стойкость прибора к повреждениям.

Быстросъемный оптический соединитель типа FC в круглом исполнении (ферула 2,5 мм) обеспечивает надежную фиксацию внешнего штекера; конструкция этого коннектора устойчива к вибрациям и ударам, что важно при прокладке на подвижных объектах и в местах с высокой вибрационной нагрузкой.

Корпус оснащён съемной крышкой для защиты рабочей кромки оптического выхода от загрязнений и механических воздействий.

Даже незначительная грязь или жировая пленка от пальцев способны заметно снизить качество сигнала, увеличив потери и отражения на разъеме.

При необходимости целесообразно периодически проверять и очищать оптические соединения перед измерениями.

Преимущества

• Портативный оптический дефектоскоп (тестер);
• Длина волны лазерного источника 630нм, мощность 1 мВт;
• Режим генерации сигнала: непрерывный или импульсный (2 Гц);
• Обнаружение дефектов в местах соединения и сварки оптического кабеля, поиск мест повреждений одно- и многомодовых ВОЛС (LAN, ISDN, FDDI, SONET, Telecom, сети КТВ, линии ДС);
• Длина тестируемой ВОЛС: 4 км – одномодовые (SM), 3 км – многомодовые (MM) волокна;
• Универсальный оптический разъем FC-типа (с ферулой 2,5 мм);
• Для первичного контроля вновь проложенных каналов и обслуживания уже существующих оптических линий;
• Прост в эксплуатации (всего 2 кнопки);
• Батарейное питание (9В, Крона).

Область применения

Устройство применяется для поиска дефектов в местах соединений и сварки оптического кабеля, а также для обнаружения повреждений в одно- и многомодовых ВОЛС в сетях LAN, ISDN, FDDI, SONET, Telecom, в сетях КТВ и на линиях ДС; Кроме того, его используют для первичного контроля вновь проложенных каналов и для обслуживания уже эксплуатируемых линий.

Технические характеристики:

Комплект поставки TM-904:
