- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15832
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: М42200
Справочно Формула для определения потребляемой мощности аналоговых приборов.pdf
Свидетельство о типовом одобрении Российского морского регистра судоходства.pdf
Руководство по эксплуатации М42200, М42201.pdf
Свидетельство об утверждении типа М4247, М4248, М42200, М42201.pdf

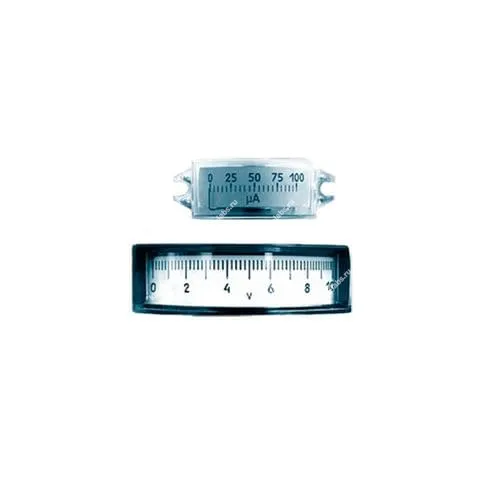

Описание модели: Амперметр и вольтметр М42200
Модель М42200 сочетает в одном щитовом исполнении функции амперметра и вольтметра, что позволяет контролировать токовые и напряженческие параметры электрических цепей.
Прибор выпускает Электроприбор (г. Чебоксары). Он входит в число стрелочные приборы и рассчитан на визуальное считывание показаний; при необходимости уточняйте информационные параметры в паспорте изделия.
Преимущества
- Совмещённая индикация тока и напряжения в одном корпусе
- Корпус рассчитан на щитовой монтаж, что упрощает установку и замену
- Простая схема подключения и удобный доступ для сервисного обслуживания
- Стойкость к механическим воздействиям в стандартных монтажных условиях
Область применения
М42200 применяют для оперативного наблюдения за электрическими параметрами в распределительных щитах и электрощитовых системах, при этом прибор также используют на стендах наладки и в технологических линиях, где требуется постоянный визуальный контроль; интеграцию с другими системами при необходимости согласуют по паспортным данным.
Сведения о дискретности, самокалибровке и интерфейсах содержатся в паспорте изделия. При необходимости уточнения настроек обращайтесь к документации производителя.
Комплект поставки М42200
- Щитовой прибор
- Паспорт с первичной поверкой
- Комплект монтажных частей
- Упаковка
Описание стрелочного амперметра, вольтметра М42200
Щитовой амперметр М42200 выпускается в стандартном корпусе с габаритными размерами 100х32 мм и классом точности 1,5 или 2,5. Степень защиты лицевой панели IP50, для токоведущих частей – IP00. Прибор внесен в Госреестр средств измерений Р.Ф. Рабочее положение прибора вертикальное или горизонтальное.
Амперметр М42200 поставляется с первичной метрологической поверкой, межповерочный интервал два года.
Шкалы прибора выполняются с нулевой отметкой в начале или в середине шкалы, а также возможно изготовление шкалы в любых единицах измерения, со специальными надписями и другими пределами измерений по специальному заказу.
Технические характеристики М42200
| Параметр | Значения |
|---|---|
| Размеры лицевой панели, мм | 100х32 |
| Вырез в щите, мм | 80,5х28,5 |
| Длина шкалы, мм, не менее | 60 |
| Класс точности | 1,5(кромк мкА); 2,5 |
| Степень защиты IP | пылезащ. IP50 |
| Масса, кг, не более | 0,25 |
| Диапазон измерени | Способ включения | Условия эксплуатации |
|---|---|---|
| мкА – 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000 | Непосредственно | Температура -50...+60 С, относительная влажность 95 % при температуре +35 С. Виброустойчивость: ускорение 5...20 м/с2, частота 10...120 Гц. Вибропрочность: ускорение 5...30 м/с2, частота 10...120 Гц. Удароустойчивость: ускорение 30 м/с2, частота 10...50 ударов в мин. Ударопрочность: ускорение 100 м/с2, частота 10...50 ударов в мин. |
| мA – 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600 | ||
| А – 1; 2; 3; 5; 10 | ||
| А – 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 6000 | С наружным шунтом 75 мВ, калиброванными проводами сопротивлением 0,035 Ом | |
| А – 7500; 10000; 12500; 15000 | С наружным шунтом 100 мВ, калиброванными проводами сопротивлением 0,035 Ом | |
| В – 2; 3; 7,5; 10; 15; 30; 50; 75; 100; 150; 250; 300; 450; 500; 600 | Непосредственно | |
| В – 1000; 1500; 3000 | С внешним добавочным сопротивлением с номинальным током 5 мA |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 37622-17 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
