- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15805
- Доступность: Снят с производства
- Оптовая цена: по запросу
-
Розничная цена:
7 038₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Ц42496
Свидетельство о типовом одобрении Российского морского регистра судоходства.pdf
Руководство по эксплуатации Ц42408, Ц42412, Ц42496.pdf
Свидетельство об утверждении типа на Ц42408, Ц42412, Ц42496.pdf
Назначение и принцип: Амперметр и вольтметр Ц42496
Приборы Ц42496 предназначены для визуального контроля силы тока и напряжения в электрических цепях; показания фиксируются по угловому смещению стрелки относительно шкалы, при этом производитель Электроприбор (г. Чебоксары) выпускает типовую конструкцию, рассчитанную на панельный монтаж.
Индикация выдается на градуированной шкале, что упрощает оперативную оценку параметров без дополнительной обработки данных. На практике при калибровке стоит учитывать условия установки, и при эксплуатации уместна дискретность показаний, что снижает влияние мелких флуктуаций; для поиска аналогичных решений можно свериться с стрелочные приборы.
Функциональные опции
- Индикация токовых и напряженческих параметров с помощью стрелочного указателя.
- Градуированная шкала обеспечивает прямое считывание значений.
- Корпус и исполнение рассчитаны на стандартную установку в панель или щитовую поверхность.
- При эксплуатации допустима некоторая дискретность показаний, что уменьшает влияние мелких колебаний.
Сферы использования
- Мониторинг параметров электроснабжения в распределительных щитах и электрических шкафах.
- Применение в лабораториях и на наладочных стендах для оперативного контроля.
- Интеграция в технологические линии и приборные панели для визуальной индикации рабочих величин.
Габаритный чертеж

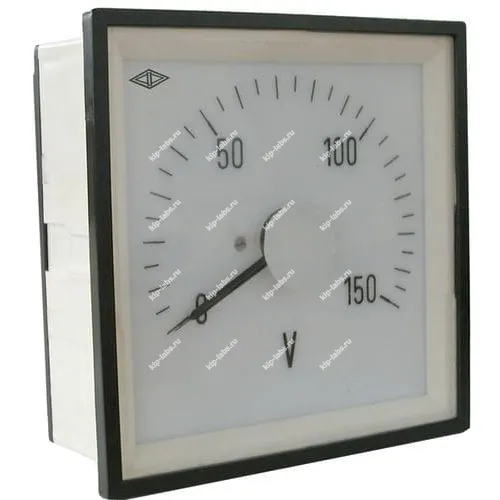

Описание вольтметра переменного тока Ц42496
Приборы предназначены для измерения напряжения в однофазных цепях переменного тока частотой 50 Гц в различных областях промышленности и на железнодорожном транспорте.

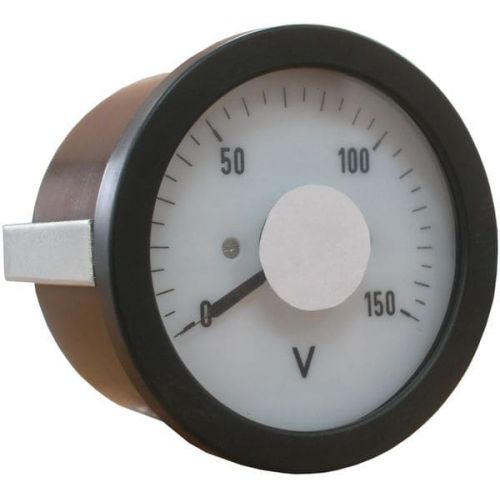

Приборы изготавливаются в пластмассовом корпусе, являются вибро- и ударопрочными. Циферблаты и шкалы приборов в габаритах 120х120, 96х96, 85 мм выполняются в соответствии с Din 43802.
Приборы имеют степень защиты от воздействия окружающей среды IP53 (по передней панели).
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы Ц42496 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
Технические характеристики Ц42496
| Параметр | Значения |
|---|---|
| Размер лицевой панели, мм | 96х96 |
| Длина шкалы, мм | 150 |
| Вырез в щите, мм | 92х92 |
| Класс точности | 2,5 |
| Степень защиты корпуса (по лицевой панели) | IP53 |
| Масса прибора, кг | 0,36 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| В – 10; 20; 30; 50; 75; 100; 150; 250; 300; 400 | Непосредственно | Температура -50...+60 С. Относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 10 м/с2, частота 10...100 Гц. Ударопрочность: ускорение 30 м/с2, длительность 6-20 мс. |
| кВ – 1; 1,5; 2; 3; 4; 7,5; 10; 12; 15; 30 | Через трансформатор напряжения со вторичным напряжением 100 В | |
| кВ – 30 | Через трансформатор напряжения со вторичным напряжением 100 В, коэффициентом трансформации 25000/100 В |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP53 |
| Номер в госреестре СИ | 57444-14 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
