Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Электроприбор (г. Чебоксары)
- Код товара: 15823
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
4 398₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: М4272
Свидетельство о типовом одобрении Российского морского регистра судоходства.pdf
Руководство по эксплуатации М4272, М4276, М4278.pdf
Свидетельство об утверждении типа на М4272, М4276, М4278.pdf

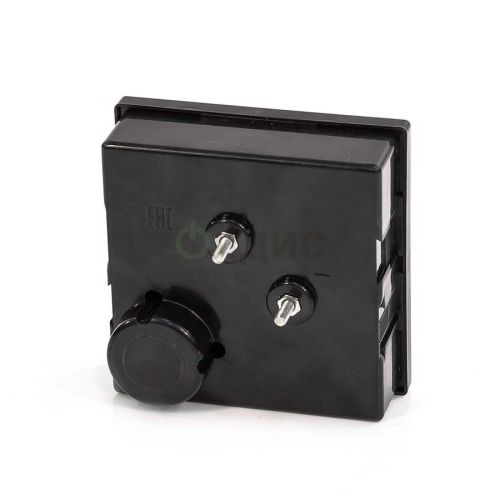

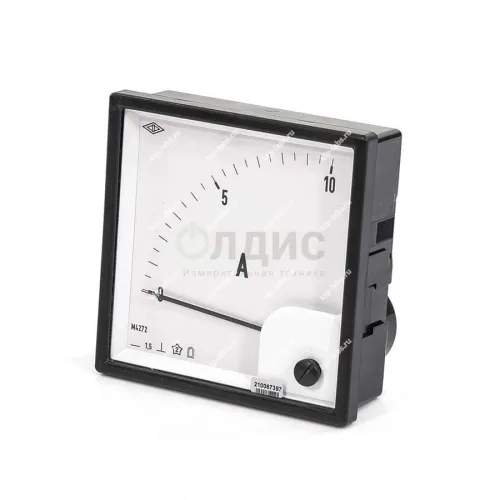

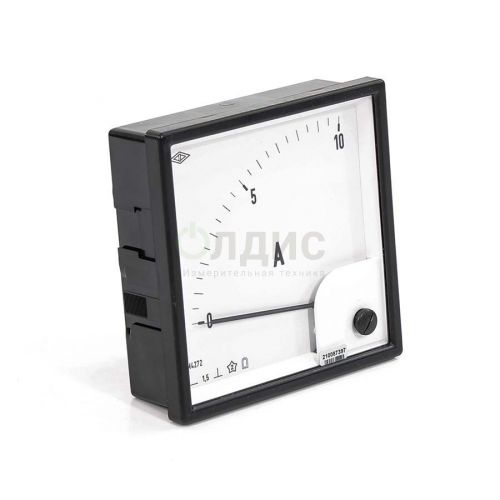

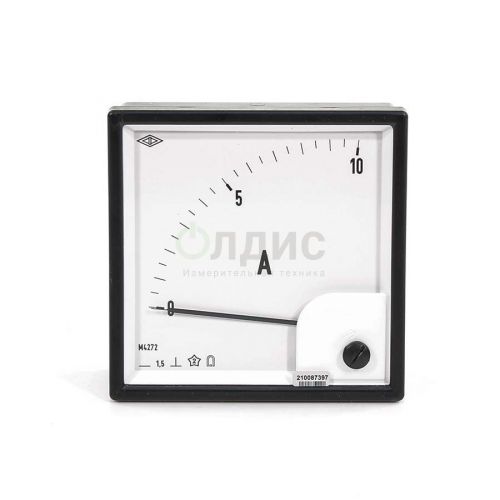

Кратко о модели: Амперметр и вольтметр М4272
М4272 предназначен для панельного контроля тока и напряжения в распределительных щитах и пультах оперативного наблюдения. Производителем прибора является Электроприбор (г. Чебоксары) , благодаря этому устройство интегрируется в типовые щитовые решения.
Прибор относится к классу стрелочных приборов и оснащён стрелочной индикацией для визуального контроля показаний. За счёт компактной панельной конструкции монтаж в щитах выполняется быстро и просто.
Ключевые особенности
- Панельный корпус предназначен для встраивания в контрольно-измерительные щиты; при этом упрощается организация отображения параметров.
- Стрелочная шкала обеспечивает наглядное считывание показаний, что позволяет оперативно оценивать состояние контролируемой цепи.
- Указательная система выполнена на прочной механической основе, тем самым показания остаются стабильными при длительной эксплуатации.
- Прибор имеет унифицированные монтажные размеры и выводы; благодаря этому его просто заменять и обслуживать в составе щита.
Где применяется
М4272 применяют в системах распределения электроэнергии и на объектах промышленной автоматики; при этом прибор осуществляет контроль рабочих токов и напряжений в линиях и узлах. Прибор находит применение в промышленных щитах управления и в энергетических пунктах ввода-распределения.
Дискретность индикации может быть полезна при интеграции с цифровыми системами мониторинга. Также стоит учитывать возможности самокалибровки и совместимость с распространёнными интерфейсами при проектировании щитов.
Габаритный чертеж
Описание амперметра, вольтметра переменного тока М4272
С квадратными лицевыми панелями и квадратными корпусами. Данные приборы амперметр М4272, вольтметр М4272, миллиамперметр М4272, килоамперметр М4272, киловольтметр М4272 имеют квадратные лицевые панели и квадратные корпуса с угловым расположением измерительного механизма.
Приборы М4272 выпускаются со сменными шкалами, при заказе к обозначению приборов добавляется буква (с). Приборы могут изготавливаться со степенью защиты от воздействия окружающей среды IP54 по передней панели (кроме М4272(с)).
Технические характеристики М4272
| Параметр | Значения |
|---|---|
| Размеры лицевой панели, мм | 96х96 |
| Вырез в щите, мм | 92х92 |
| Длина шкалы, мм, не менее | 93 |
| Класс точности | 1,5 |
| Степень защиты IP | пылезащ. IP50 или пылебрызгозащ. IP54 |
| Масса, кг, не более | 0,28 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| мA – 0,5; 1; 1,5; 2,5;3; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500; 600 | Непосредственно | Температура -30...+50 С, относительная влажность 90 % при температуре +30 С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10...50 ударов в мин., 2000 ударов. |
| А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10 | ||
| А – 15; 20; 25; 30 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750 | С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кA – 1; 1,5; 2,5; 4; 6; 10; 15 | ||
| А – 200; 600 | С наружным шунтом на 150 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кA – 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30 | ||
| В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 | Непосредственно | |
| кВ – 1; 1,5; 2,5; 3; 4; 6; 10; 15 | С внешним добавочным сопротивлением с номинальным током 1 мA |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 68770-17 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
