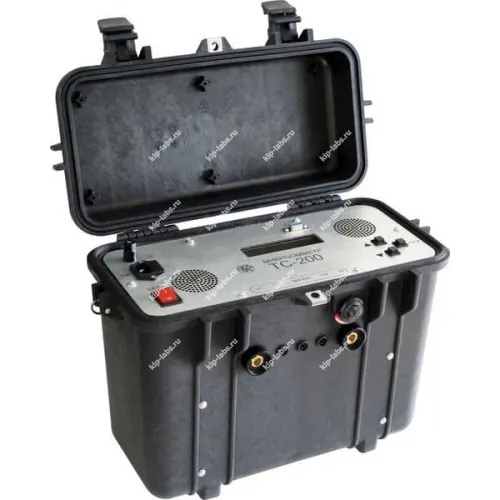

Микроомметр ТС-200

Кратко о модели: Микроомметр ТС-200

ТС-200 применяют для определения переходного электрического сопротивления контактных соединений в цепях энергосистем - например, контактов воздушных и масляных выключателей, а также болтовых и паяных стыков; при этом прибор сохраняет работоспособность в условиях электрических помех напряжённостью до 30 кВ/м (подстанций до 750 кВ).

Рабочий принцип микроомметра основан на амперметр‑вольтметрном методе: фиксируют падение напряжения, возникающее при протекании постоянного измерительного тока через контролируемый объект, и выполняют измерение по четырехпроводной схеме. При разработке и выпуске участвует НИИЭМП АО, изделие относится к сегменту омметры.

Дискретность показаний и наличие функций для поверки могут быть важны при выборе прибора; такая рамочная информация не добавляет новых технических характеристик.

Ключевые особенности

• возможность выполнения измерений на измерительном токе до 200 А;
• внесён в Госреестр средств измерений РФ.

Где применяется

Прибор используют при контроле сопротивления переходов в элементах распределительных сетей и на подстанциях, что позволяет оценивать надёжность контактных соединений. В итоге ТС-200 уместен при обслуживании воздушных и масляных выключателей, а также при проверке болтовых и паяных стыков.

Расположение органов управления и разъёмов

На лицевой панели омметра расположены:

• 1 – выключатель сетевого питания;
• 2 – колодка с предохранителем 10 А для подключения сетевого кабеля;
• 3 – клемма защитного заземления;
• 4 – цифровой индикатор;
• 5 – разъем для дистанционного управления внешним вольтметром в режиме триггера (при поверке);
• 6 – кнопки управления режимами и пределами измерений


На боковой панели омметра расположены:

• 1 – токовые клеммы;
• 2 – потенциальные клеммы;
• 3 – клемма «Экран»

Технические характеристики микроомметра ТС-200:

Комплект поставки микроомметра ТС-200:
