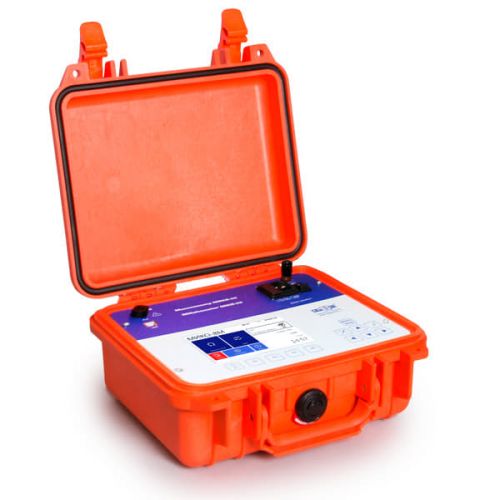

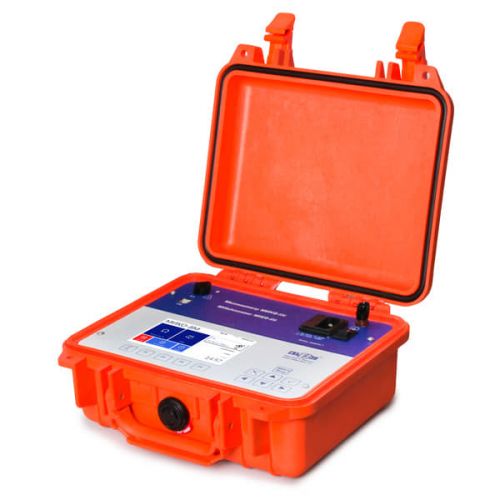

Миллиомметр МИКО-8МА

Кратко о модели: Миллиомметр МИКО-8МА

Миллиомметр МИКО-8МА применяется для определения электрического сопротивления по постоянному току обмоток силовых трансформаторов, измерительных трансформаторов напряжения и тока, электродвигателей и электромагнитов, а также кабелей и иных цепей как с индуктивностью, так и без неё; при этом прибор рассчитан на безразборную проверку устройств регулирования напряжения силовых трансформаторов под нагрузкой.

Рабочие принципы устройства основаны на формировании встроенным генератором измерительного тока и параллельном определении падения напряжения на проверяемом объекте, что позволяет вычислять сопротивление по закону Ома. Благодаря этому прибор органично вписывается в набор измерительной техники производителя СКБ ЭП и может рассматриваться вместе с аналогами в разделе омметры.

В режиме безразборной проверки РПН принцип работы заключается в регистрации изменения нестабилизированного измерительного тока, которое возникает при переключении отводов и сопровождается мгновенным изменением сопротивления обмотки. Таким образом регистрируются переходные изменения, позволяющие оценить состояние контактов и переходных соединений.

Ключевые особенности

1. Измерение сопротивления в индуктивных и безиндуктивных цепях от 10 мкОм до 10 кОм при токах до 10А

Прибор обеспечивает измерения как в цепях с высокой индуктивностью, так и в тех, где индуктивность отсутствует; это достигается за счёт адаптации режимов измерения к типу объекта.

• Обмотки силовых и измерительных трансформаторов, обмотки электродвигателей, генераторов, линейных компенсаторов и иного оборудования с большой индуктивностью;
• Контакты выключателей, резисторы, шины и прочие цепи, не содержащие индуктивность;
• Контакты избирателя устройств РПН, заземлители, разъединители и иные разъёмные и неразъёмные контактные соединения.

2. Специализированные режимы измерений для различных типов объектов

Прибор предоставляет набор режимов, ориентированных на особенности конкретных объектов: резистивные и индуктивные цепи, трансформаторы напряжения и тока, силовые трансформаторы, генераторы, двигатели, компенсаторы, фильтры подключения и магниты. В результате пользователь получает оптимизированные алгоритмы для каждой группы измеряемых устройств.

3. Стабильная точность в лабораторных и полевых условиях

Точность сохранается как в лаборатории, так и на подстанции в условиях промышленных помех за счёт того, что для каждого измеряемого сопротивления рассчитывается и задаётся максимально возможный измерительный ток. За счёт этого отношение полезного сигнала на сопротивлении обмотки к амплитуде помех остаётся высоким при любых значениях сопротивления.

4. Повышенная защита от ЭДС самоиндукции и безопасность

При разрыве измерительной цепи, например при отсоединении кабеля от ввода трансформатора или от прибора, может возникать э.д.с. самоиндукции - величиной до нескольких киловольт, сопровождающаяся образованием электрической дуги в месте разрыва. Это может создать риск для оператора и привести к повреждению оборудования.

В МИКО-8МА реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает персонал от поражения электрическим током и снижает вероятность вывода прибора из строя.

5. Интерактивное управление и передача данных на ПК

Цветной сенсорный графический дисплей с высокой яркостью обеспечивает хорошую читаемость на ярком солнце, а удобный интерфейс упрощает работу с прибором; при этом управление возможно как с помощью пленочной клавиатуры, так и через сенсор.

Связь с персональным компьютером реализована через USB или Bluetooth, что позволяет работать с прибором дистанционно, систематизировать результаты и формировать отчётную документацию.

• Управлять прибором с помощью ПК;
• Систематизировать и сохранять результаты на компьютере;
• Формировать отчеты измерений.

Для выгрузки данных и ведения внешнего архива измерений применяется специальное программное обеспечение производителя.

Поддержка дискретности показаний и возможность внешней архивации делают прибор удобным для длительного ведения журналов измерений; такая функциональная гибкость часто оказывается уместной при планировании технического обслуживания.

Где применяется

Миллиомметр МИКО-8МА используют при диагностике и обслуживании силовых и измерительных трансформаторов, при проверке электродвигателей и генераторов, а также при контроле кабельных линий и контактных соединений в электроустановках. Благодаря этому прибор подходит для применения как в полевых условиях на подстанциях, так и в условиях заводских лабораторий.

Технические характеристики миллиомметр МИКО-8МА:

Комплект поставки миллиомметр МИКО-8МА:

Дополнительная комплектация миллиомметр МИКО-8МА
