АКИП-8603 - Измеритель сопротивления изоляции

Кратко о модели: АКИП-8603 - Измеритель сопротивления изоляции

АКИП-8603 - портативный прибор для определения сопротивления изоляции; используют его при проверках состояния изоляции кабелей, электрических двигателей и прочего электрооборудования. Аппарат рассчитан как на полевую эксплуатацию, так и на работу в ремонтных мастерских.

Производитель АКИП включает эту модель в серию мегаомметры, при этом прибор применяют для плановых проверок и при приёмно‑сдаточных испытаниях, что позволяет интегрировать его в различные регламенты контроля. Благодаря продуманной компоновке органов управления инструмент удобен при серийных измерениях.

Параметры дискретности показаний и опции самокалибровки зависят от исполнения конкретной модели, поэтому их целесообразно уточнять в спецификации поставки, что позволяет избежать несогласованностей при подготовке к испытаниям. Наличие интерфейсов передачи данных (например, RS-232C) отражено в технической документации. Такая детализация характеристик уместна при планировании работ.

Ключевые особенности

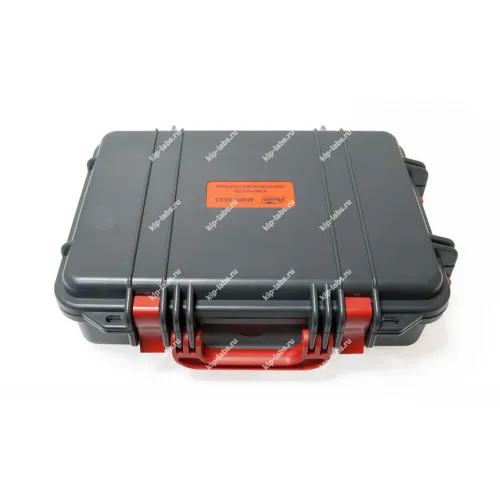

• Портативная конструкция с удобной рукояткой для транспортировки.
• Поддержка стандартных испытательных напряжений, применяемых для контроля изоляции.
• Защита от перегрузок и короткого замыкания на входе для повышения надёжности при эксплуатации.
• Наличие индикации результатов и функций удержания показаний для удобства оператора.
• Возможность хранения результатов измерений и последующего их просмотра.
• Питание от автономного источника и/или стационарной сети, что расширяет варианты применения.
• Эргономичный интерфейс и простая система управления, благодаря этому сокращается время на проведение испытаний.

Где применяется

• Контроль состояния изоляции кабельных линий и соединений в энергетике.
• Диагностика изоляции электрических машин и трансформаторов в ремонтных мастерских.
• Проверки при приёмке и периодические испытания в промышленных и коммерческих предприятиях.
• Использование в лабораториях для контроля качества и при поверочных работах.

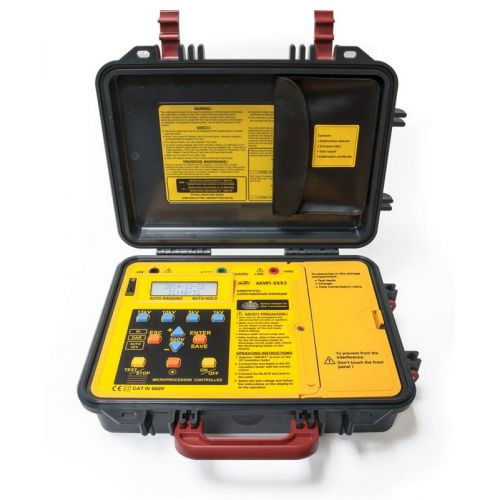

Описание высоковольтного измерителя сопротивления изоляции АКИП-8603

АКИП-8603 - высоковольтный Измерители сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 0,001 ГОм…3 ТОм (погрешность ± 5%). Тестер изоляции обеспечивает автоматическое измерение коэф. абсорбции (DAR), коэф. поляризации (PI) при постоянном напряжении (тест по таймеру). Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона.

Принцип действия измерителя основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управлениепроцессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания.

Отличительные особенности:

• 30 номиналов Uисп + 5-ти фикс. значений (клавиши на панели: 1/ 5/ 10/ 15 кВ);
• Шаг перестройки выходного U исп ± 500 В;
• Встроенный вольтметр (пост./ перем.);
• Рабочий ток 0,5 нА – 0,55 мА (ток КЗ до 5 мА);
• Граф. линейная шкала (нарастание / спад тестового напряжения), подсветка дисплея;
• Автоматический разряд накопительного конденсатора;
• Индикация времени продолжительности теста;
• Автоматический выбор пределов измерения;
• Автоматическое прерывание теста в случае пробоя изоляции;
• ЖКИ с наклонным расположением экрана (2 строки х 16 знаков);
• Функция удержания показаний на дисплее (Auto-Hold);

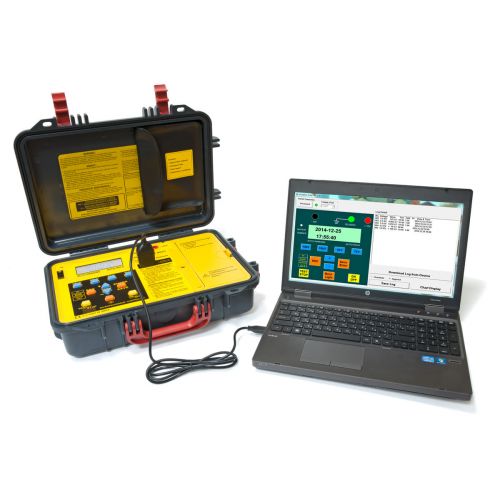

• Оптоизолированный интерфейс (USB х RS-232);
• Внутренняя память (200 ячеек);
• Система энергосбережения, контроль состояния источников питания;
• Автоматическое выключение питания;
• Категория защиты: ЭУ до 600 В/ кат IV;
• Высокие эргономические показатели;

Технические характеристики измерителя АКИП-8603

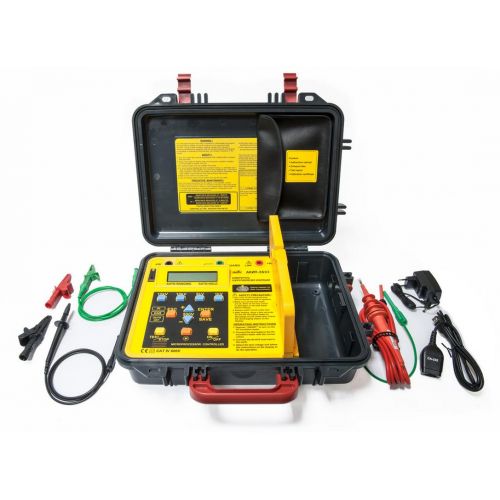

Комплектация АКИП-8603
