Мегаомметр Радио-Сервис Е6-24/1

Описание модели: Мегаомметр Радио-Сервис Е6-24/1

Компания Кип-Лабс предлагает мегаомметр Е6-24/1 производства Радио-Сервис, предназначенный для проверки сопротивления изоляции в обесточенных электрических сетях, с рабочим диапазоном от 10 кОм до 10 ГОм; при этом прибор выдает четыре фиксированных значения испытательного напряжения: 100, 250, 500 и 1000 В.

Особенности и техническая информация модели Е6-24/1

Прибор работает автономно от пяти элементов формата AA и имеет массу 800 г, что облегчает его хранение и транспортировку, а также применение в полевых условиях; кроме того, Е6-24/1 разработан для эксплуатации в составе инструментов категории мегаомметры.

Устройство оснащено защитной схемой, исключающей подачу испытательного напряжения в цепь, которая не была ранее обесточена, и одновременно отображает величину присутствующего в контролируемой цепи напряжения на индикаторе, при этом диапазон отображаемых значений составляет от 40 до 400 В.

Также среди возможностей и особенностей модели Е6-24/1:

• Автоматический расчет коэффициента абсорбции изоляции испытуемой цепи. Он определяется в случае, если измерение занимает от 60 секунд.
• Схемы, защищающие устройство от помех и наведенных токов промышленной частоты в контролируемых цепях.
• Автоматическое выключение. Активируется в случае бездействия прибора на протяжении двух минут.
• Пыле- влагозащищенный корпус. Уровень защиты от внешних факторов IP42 по ГОСТ 14254.
• Компоновка органов управления и корпуса, обеспечивающие защиту устройства от несанкционированного включения при хранении и транспортировке.
• Память для записи результата последнего произведенного прибором измерения.
• Индикация уровня заряда батареи.

Преимущества

Компактные габариты и масса 800 г упрощают переноску прибора и его использование в полевых работах, что позволяет оперативно проводить контроль изоляции на различных объектах.

Наличие защитной схемы предотвращает подачу испытательного напряжения в не обесточенные цепи; кроме того, встроенный индикатор напряжения облегчает оценку состояния контролируемой сети перед началом измерений.

Автономное питание от 5 элементов AA и функция автоматического отключения продлевают срок службы батарей и снижают необходимость частого обслуживания, также устройство хранит результат последнего измерения в памяти, что упрощает документирование.

Область применения

Прибор предназначен для измерения сопротивления изоляции в обесточенных электрических системах различных объектов - от распределительных щитов до кабельных линий - и используется при планово-предупредительных проверках и при эксплуатационных осмотрах.

Кроме того, устройство уместно в ситуациях, где требуется быстрый контроль состояния изоляции с возможностью определения коэффициента абсорбции; при необходимости результаты последнего замера доступны в памяти мегаомметра для оперативного повторного анализа.

Нейтральная рамка: дискретность показаний и встроенные функции самоконтроля соответствуют задачам оперативной диагностики; также возможна интеграция в процедурные алгоритмы контроля без внесения изменений в методику измерений.

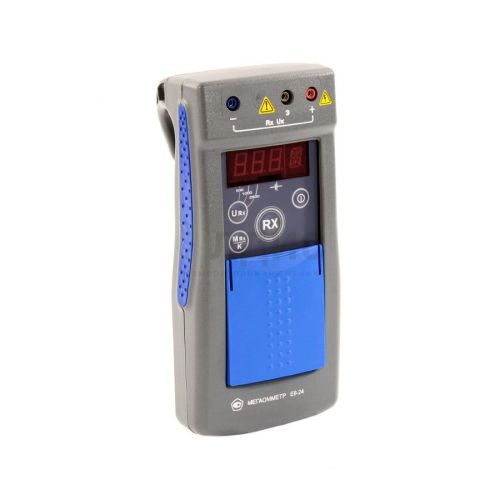

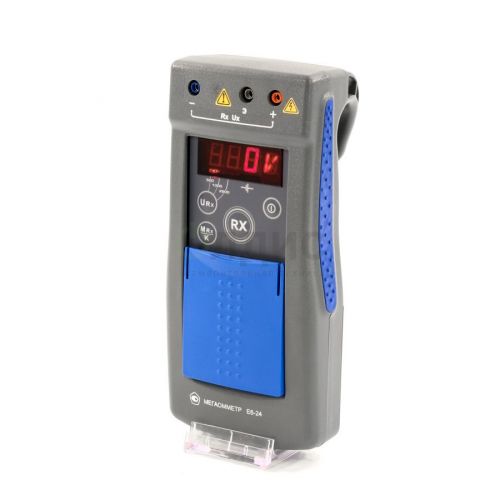

Внешний вид и основные элементы мегаомметра Е6-24/1:

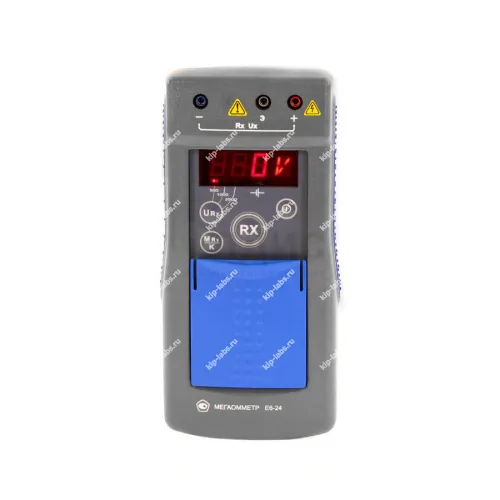

Внешний вид передней панели мегаомметра Е6-24/1:

1…3 – гнезда для подключения кабелей;
4 – индикатор измеренного значения и единиц измерения: «V» – Вольт, «M» – МОм,
«G» – ГОм;
5 – кнопка – включение и выключение мегаомметра;
6 – кнопка «Rx» – измерение сопротивления;
7 – кнопка «MRx/К» – вывод на индикацию результатов последнего измерения из
памяти мегаомметра и вычисление коэффициента абсорбции по п. 2.2.2;
8 – кнопка «URx» – установка испытательного напряжения;
9 – индикаторы испытательных напряжений, в вольтах (слева направо,
соответственно, – «100», «200», «500», «1000»).

Технические характеристики мегаомметра Е6-24/1:

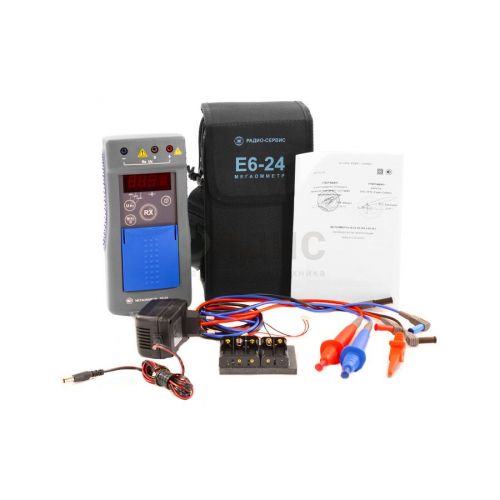

Комплект поставки мегаомметра Е6-24/1:
